Монтаж и техническое обслуживание беговых дорожек модели TRM 800
5. Вставьте остальные шпонки на заднем щитке с
соответствующими разъемами на корпусе пульта.
6. Аккуратно надавите на грани заднего щитка до
щелчка.
7. В случае необходимости установите на место все
снятые с основания аппарата панели.
Укладка жгута кабелей (P30 и P10)
Ранее при установке через отверстие в основании
аппарата и отверстие в монтажной рейке консоли были
протянуты необходимые кабели. При сопоставлении
заднего щитка на консоли с монтажной рейкой консоли
необходимо удостовериться, что жгут кабелей правильно
проходит через отверстия обеих частей.
Важно! Перед выполнением описанных ниже действий
снимите монтажные винты с монтажной рейки консоли и
заднего кожуха консоли. Отложите на время кожух и его
крепежные приспособления.
Протягивание жгута кабелей
1. Каждый кабель должен по максимальной длине
проходить через отверстие в середине монтажной
рейки консоли, расположенной на основании
аппарата.
2. Расположите консоль над монтажной рейкой консоли.
3. Поместите консоль на монтажную рейку пульта так,
чтобы нижняя часть заднего щитка консоли
совместилась с прямоугольным зацепом на нижней
части монтажной рейки (см. иллюстрацию ниже).

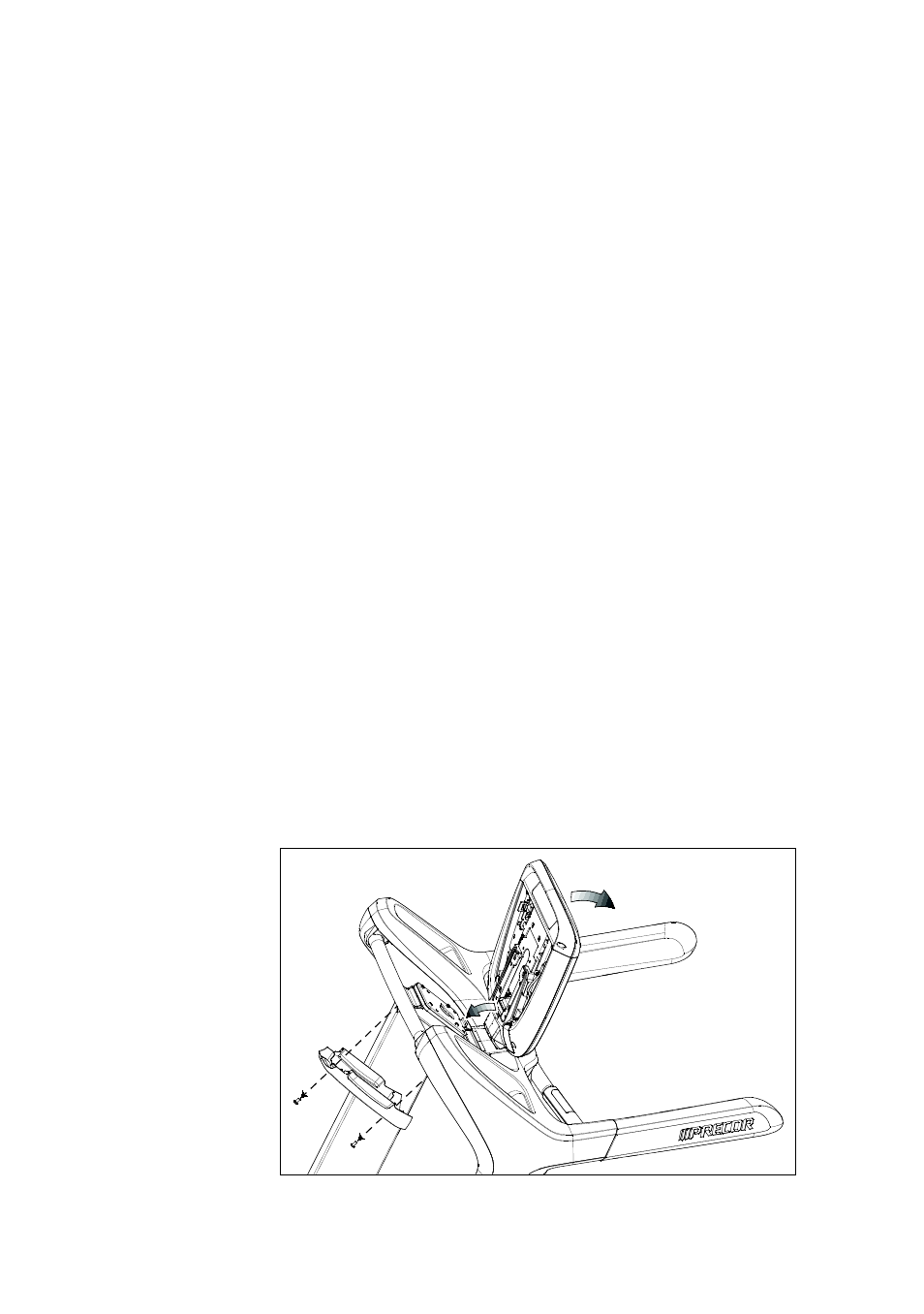

Рис. 23: Размещение консоли на базе
