Установка пульта управления
43
3. Подключите разъем кабеля к разъему кабеля тюнера
и надежно закрепите их с помощью двух
⁷ ₁₆
-дюймовых открытых гаечных ключей. Установите
оба разъема над верхним правым углом заднего
щитка.
4. С помощью пластиковых креплений привяжите
разъемы к верхней части заднего щитка. Протяните
концы крепления сквозь два небольших отверстия
рядом с правым верхним углом заднего щитка, а
затем оберните вокруг разъемов и надежно скрепите.
Отрежьте и удалите высовывающийся конец
крепления.

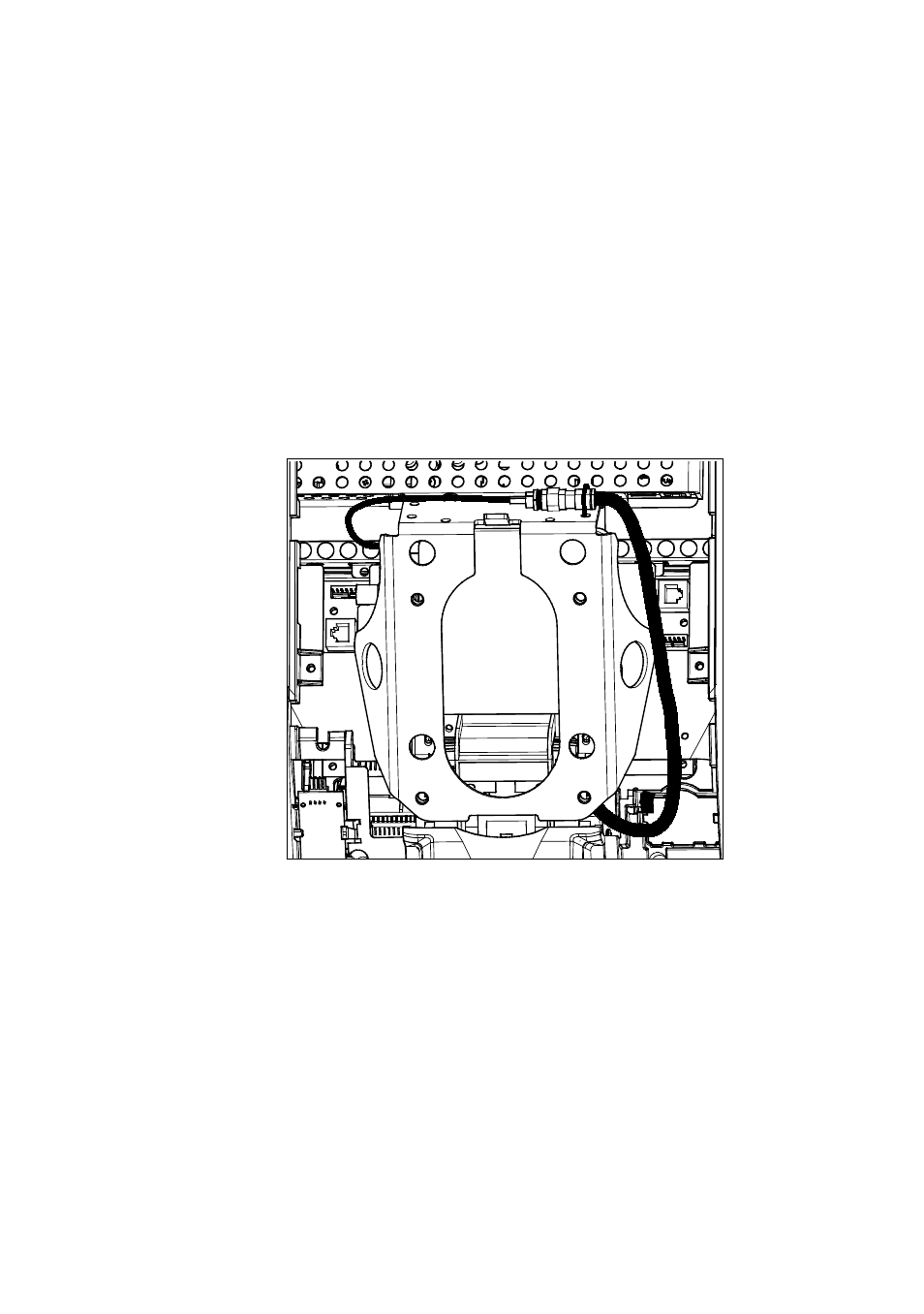

На иллюстрации ниже показано, как должен
располагаться установленный кабель.
Рис. 19: Подключение телевизионного кабеля
Подключение кабелей передачи данных Ethernet и основания
аппарата
Протяните оба кабеля — Ethernet и основания аппарата —
сквозь два небольших отверстия в правом верхнем углу
заднего щитка и подсоедините их к ближайшему
модульному разъему консоли. В виду вышеизложенного
необходимо проявлять осторожность при подключении
кабелей. Черный кабель Ethernet подключается к разъему,
расположенному прямо под перфорированной
металлической скобой в самой верхней части отверстия
консоли. Серый кабель передачи данных основания
