44
Монтаж и техническое обслуживание беговых дорожек модели TRM 800
аппарата подключается к разъему, расположенному
ниже, рядом с задним щитком.
Правильное положение обоих кабелей приведено на
иллюстрации ниже.
ВНИМАНИЕ! Если вы подключите кабель передачи данных
основания аппарата к другому разъему, оборудование
работать не будет.

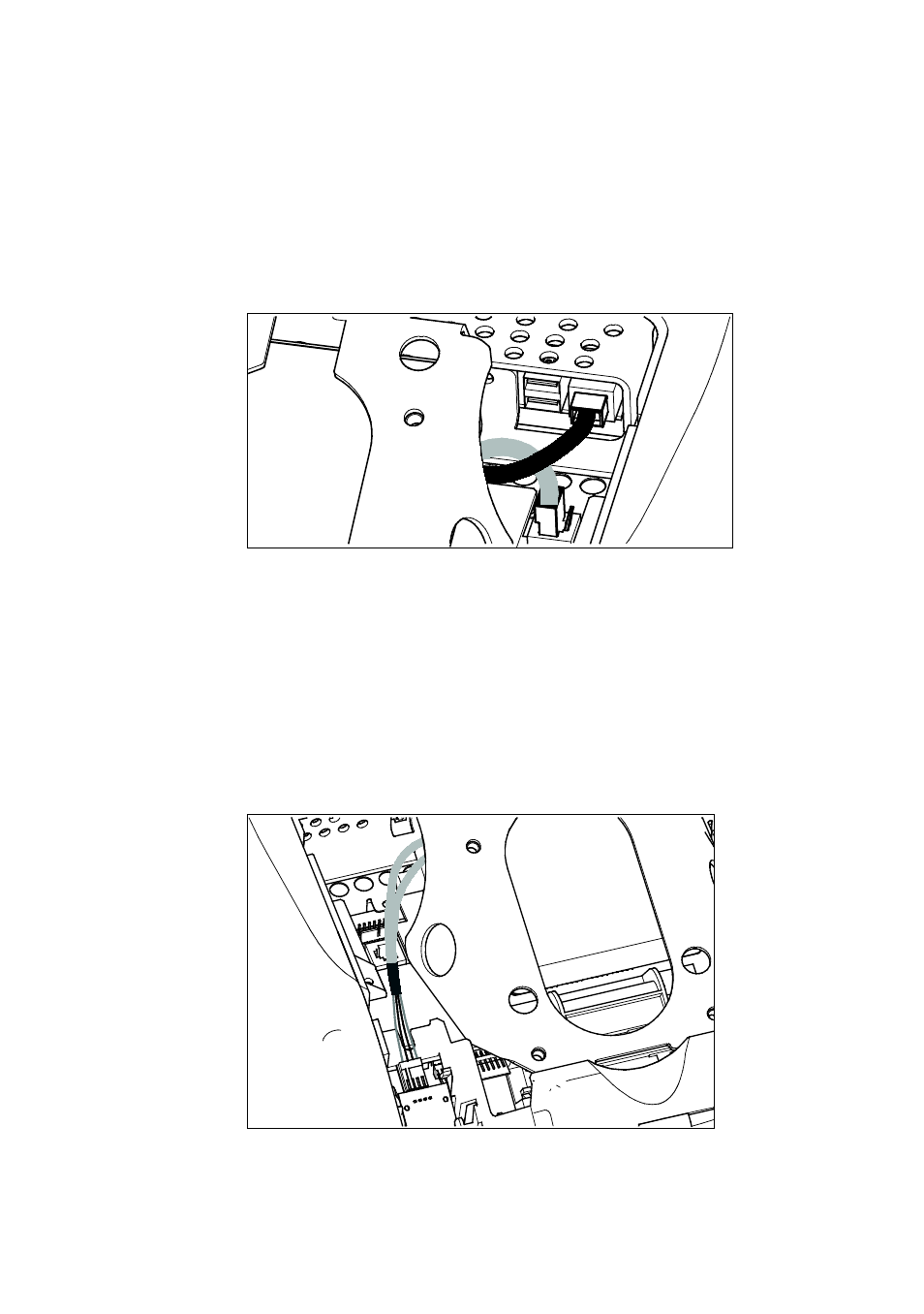

Рис. 20: Подключение кабелей передачи данных Ethernet и
основания аппарата
Подключение кабеля датчика пульса
Кабель датчика пульса проходит сквозь прорезное
отверстие в левом верхнем углу заднего щитка, затем
вниз к небольшой печатной плате слева внизу от консоли.
На иллюстрации ниже показано, каким должно быть
расположение установленного кабеля.
Рис. 21: Подключение кабеля датчика частоты сердцебиения
