Установка пульта управления
45
Подключение кабеля электропитания
Протяните кабель электропитания сквозь прорезное
отверстие в левом верхнем углу заднего щитка. В
ближайшем отверстии на стальной раме консоли
установите розетку, которая будет соответствовать
разъему кабеля электропитания, и подключите к ней
кабель электропитания.
Примечание. Зафиксируйте крышку разъема на розетке.

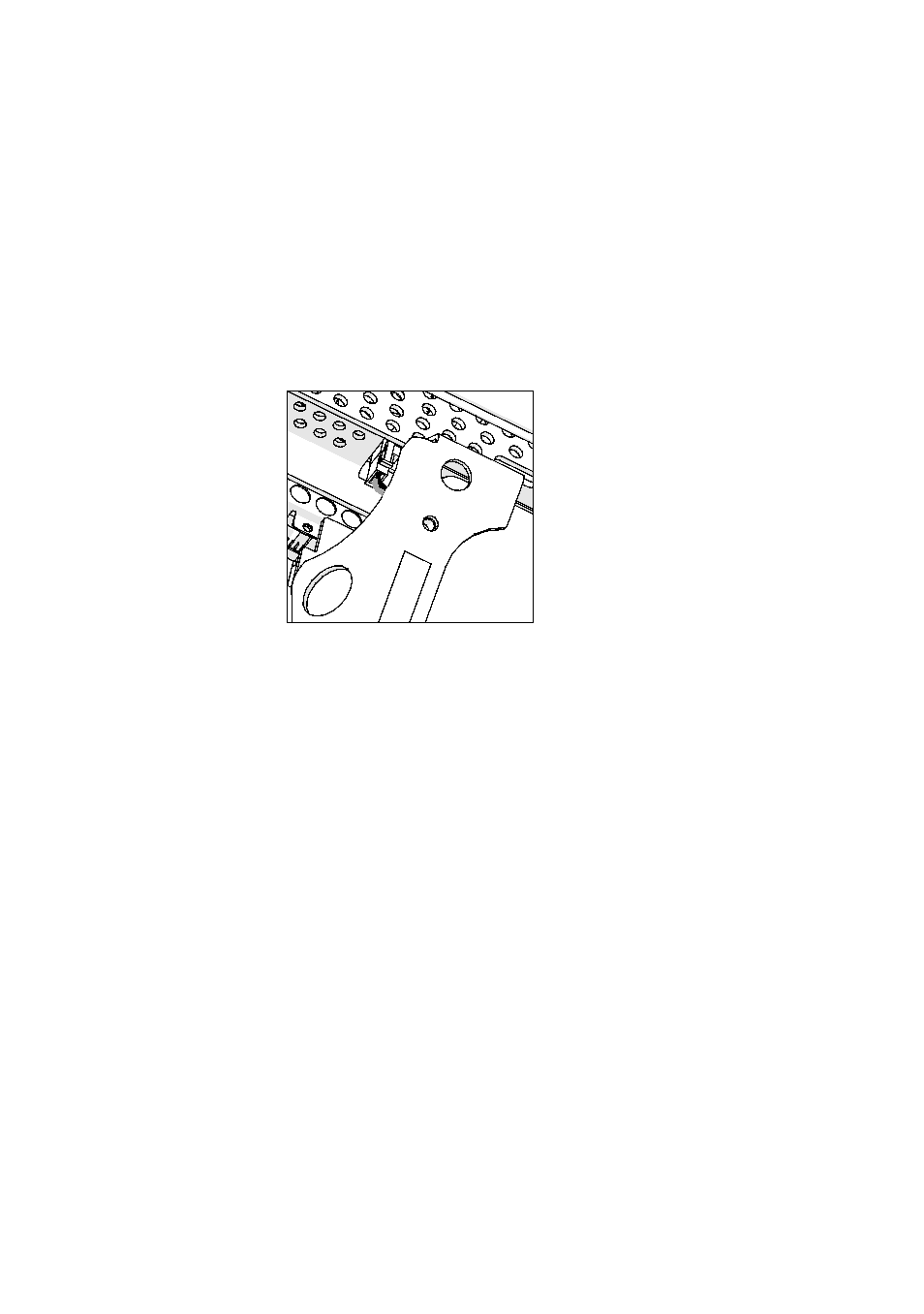

На иллюстрации ниже показано, каким должно быть
расположение установленного кабеля.
Рис. 22: Подключение кабеля электропитания
Завершение установки пульта (P80)
Перед выполнением последних шагов установки еще раз
проверьте сделанные вами подключения. Убедитесь, что
все кабели надежно и полностью подключены, и что все
ненужные кабели правильно извлечены.
Завершение установки:
1. Протяните дополнительный кабель назад в трубку
горловины.
2. Отклоните консоль управления назад (на себя), пока
метка на верхней грани заднего щитка не
переместится вдоль верхней грани монтажной рейки,
а отверстия винтов не будут сопоставлены.
3. Вставьте четыре винта размером B|, дюйма с
плоскими головками в отверстия на монтажной рейке
и продвиньте их в отверстия на заднем щитке пульта.
Частично затяните винты торцевым ключом B|cx
дюйма.
4. Сопоставьте две маленькие шпонки на верхней части
заднего щитка консоли с выемками в верхней части
отверстия ее корпуса. Вставьте шпонки в выемки.
