Глава
2
Установка пульта управления
Для упрощения установки все консоли Precor Experience
Series оснащены по возможности унифицированными
средствами монтажа и подключения. Порядок установки
любого из них описан ниже:
 Укладка жгута кабелей
 Подключение кабелей
 Завершение установки (затяжка монтажных винтов и
установка заднего кожуха)
В следующих разделах приведено описание выполнения
этих задач.
Укладка жгута кабелей (P80)
Ранее при установке через отверстие в основании
аппарата и отверстие в монтажной рейке консоли были
протянуты необходимые кабели. При сопоставлении
заднего щитка на консоли с монтажной рейкой консоли
необходимо удостовериться, что жгут кабелей правильно
проходит через отверстия обеих частей.
Важно! Перед выполнением описанных ниже действий
снимите монтажные винты с монтажной рейки консоли и
заднего кожуха консоли. Отодвиньте ногтем нижний край
кожуха, а затем расшатайте кожух вверх и вниз, как
показано на иллюстрации ниже, и снимите его.

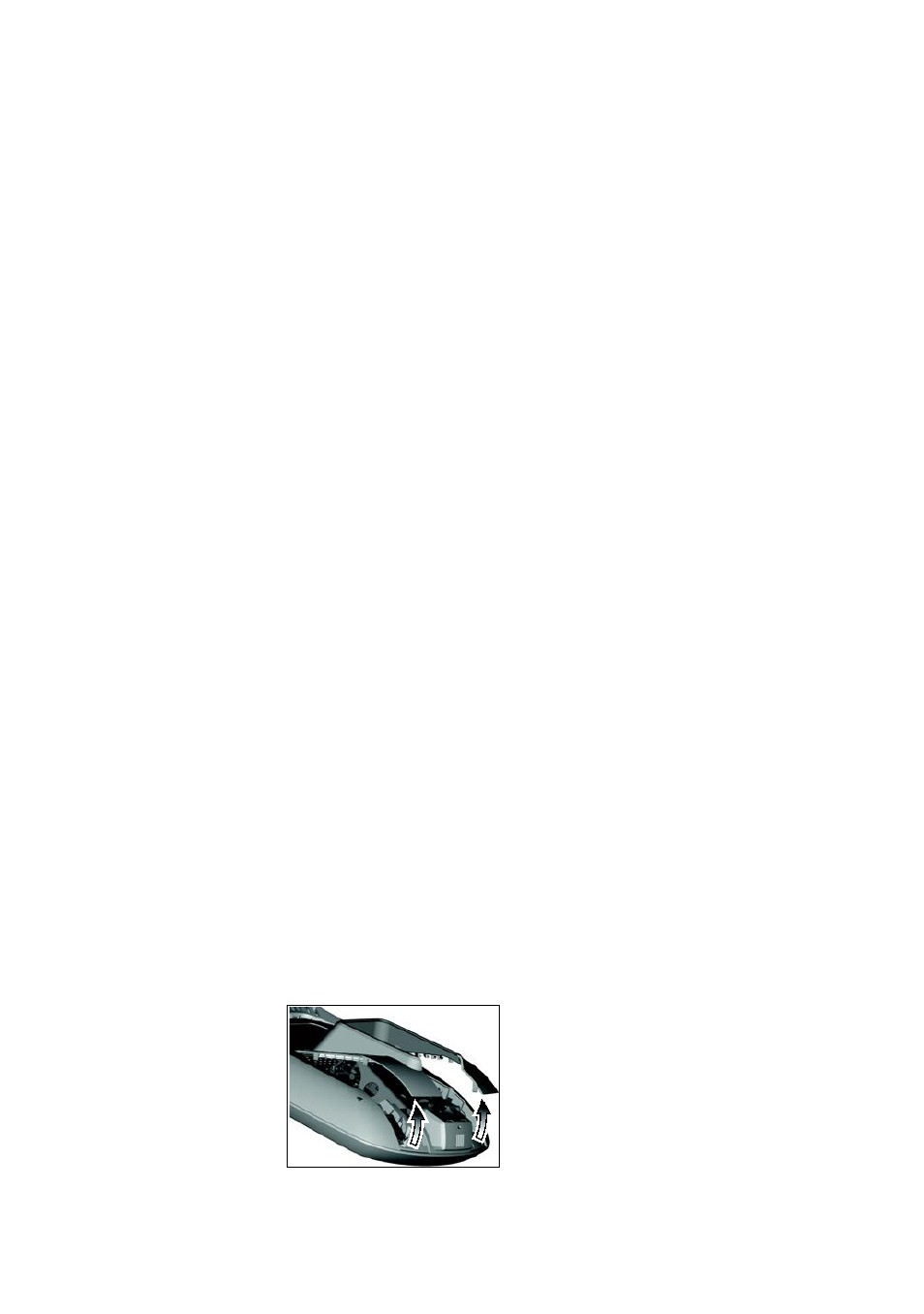

Рис. 24: Снятие кожуха доступа с консоли P80
