Инструкция по эксплуатации Precor EXPERIENCE SERIES_AMT 885
Страница 104
26
Монтаж и техническое обслуживание тренажеров Adaptive Motion Trainers серии AMT 800

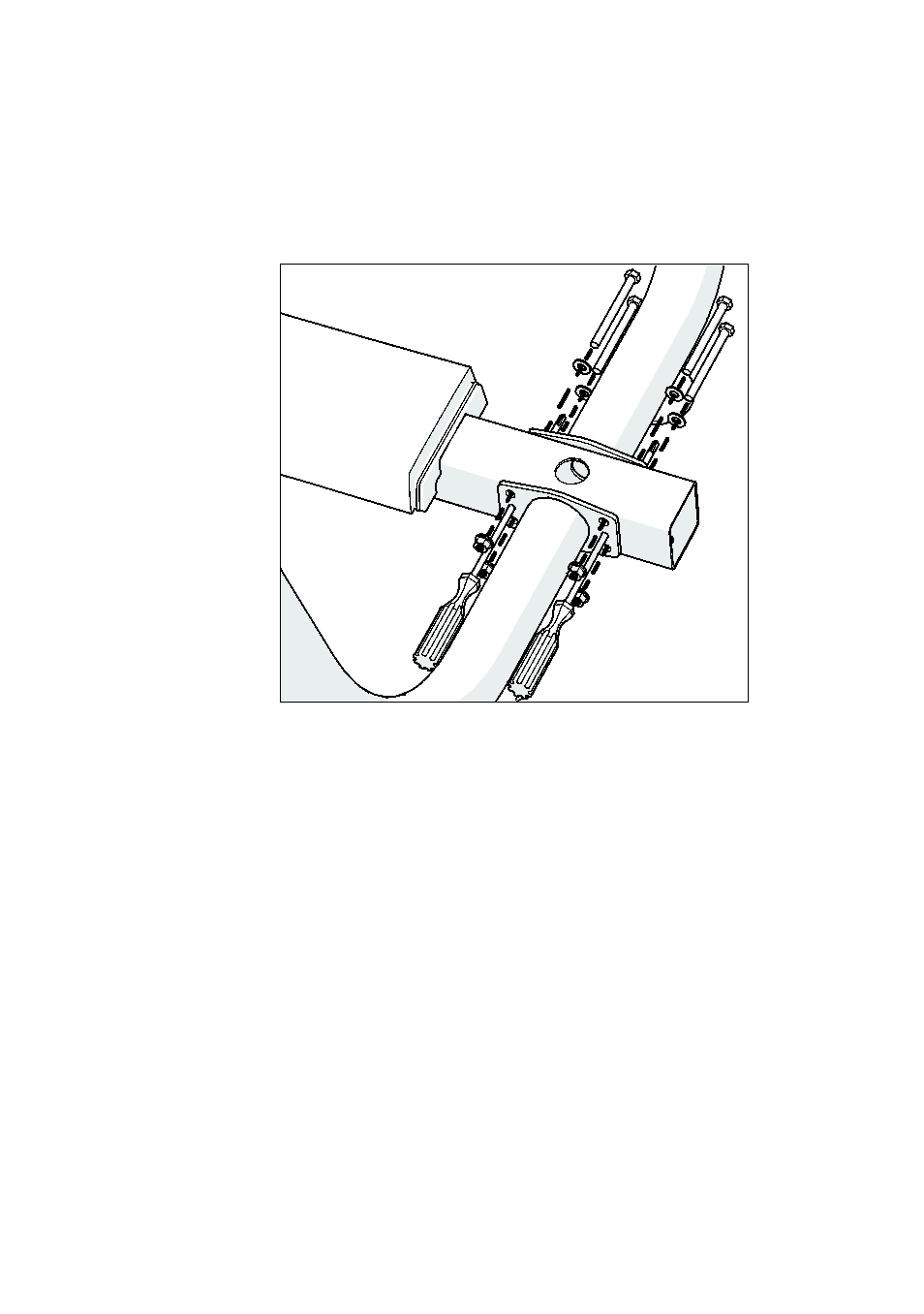

8. С обратной стороны центральной опоры по
отношению к рукояткам отверток вставьте четыре
болта с шестигранными головками B|zn x 3Z|x дюйма.
На каждый болт наденьте полиамидную стопорную
гайку размером B|zn дюйма. Неплотно затяните
болты, удалите отвертки.
Рис. 6: Установка нижних боковых опор
9. При необходимости отрегулируйте положение
боковых опор, затем затяните все болты с крутящим
моментом 160 дюйм-фунт.
10. Вытяните регулируемые опоры на боковых опорах
таким образом, чтобы они коснулись пола, затем
удалите промежуточный блок из-под задней части
тренажера AMT.
Примечание. Если необходимо, с помощью ключа с
открытым зевом размером >|zn дюйма ослабьте
зажимные гайки на регулируемой опоре.
