24
Монтаж и техническое обслуживание тренажеров Adaptive Motion Trainers серии AMT 800
4. Установите болт с шестигранной головкой B|zn x 3Z|x
дюйма с шайбой и муфтой в отверстие для винтов на
внутренней части правой боковой опоры. Наденьте
полиамидную гайку размером B|zn дюйма на конец
болта и неплотно затяните.
Важно! Вставьте болт в отверстие на внутренней
стороне боковой опоры, а гайку зафиксируйте на
внешней, как показано на изображении. Если вставить
болт в другом направлении, крышки боковой опоры не
установятся надлежащим образом. Не затягивайте
крепления полностью, если это не предусмотрено
инструкцией.

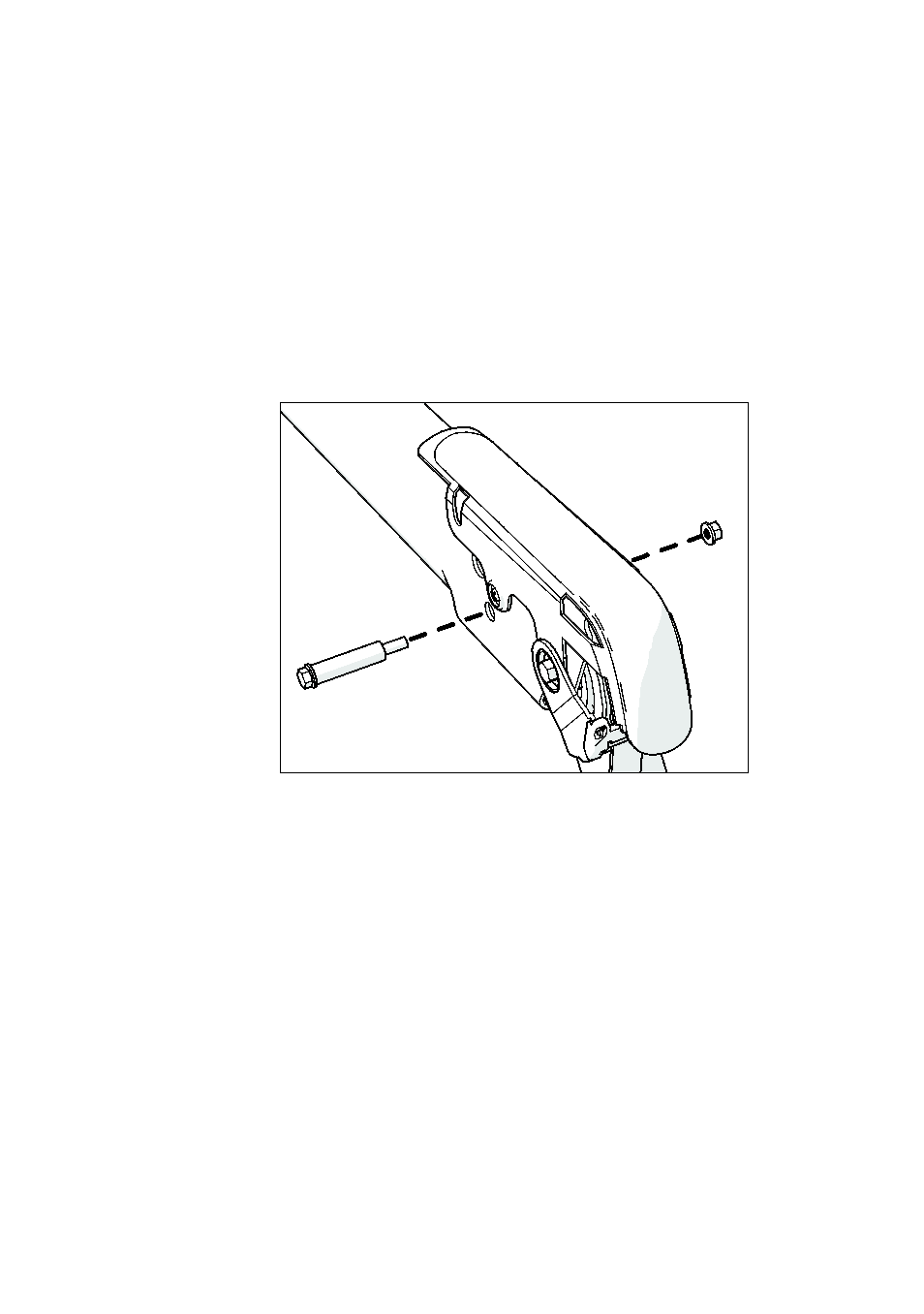

Рис. 4: Крепление винта и муфты для установки боковой
опоры
5. Повторите шаги 1–4, чтобы установить левую часть
боковой опоры.
