32
Монтаж и техническое обслуживание тренажеров Adaptive Motion Trainers серии AMT 800
Проводка кабелей пульта
Прежде чем приступить к работе, убедитесь в том, что вы
получили все приведенные ниже детали пульта.
Кабельный ответвитель (CAT 5) и кабель для Ethernet
(только модели с пультами P80)
Телевизионный ответвитель и кабель (только модели
с пультами P80 или системами персонального
видеонаблюдения)
Шнур питания пульта (только модели с пультами P80
или системами персонального видеонаблюдения)
Важно! Убедитесь в том, что все кабели проходят через
соответствующие зажимы.
Не допускайте провисания
кабелей рядом с подвижными деталями.
Для проведения кабелей пульта выполните
приведенные ниже действия.
Важно! Если следующим действием вы проводите
кабель питания и телевизионный кабель, протяните
кабель питания пульта через отверстие первым,
затем телевизионный кабель. Проведите оставшиеся
кабели согласно размеру соединителя.
1. Проведите все концы кабелей в отверстие в верхней
части кабельного желоба над панелью гнезд, затем
протяните кабели по желобу.

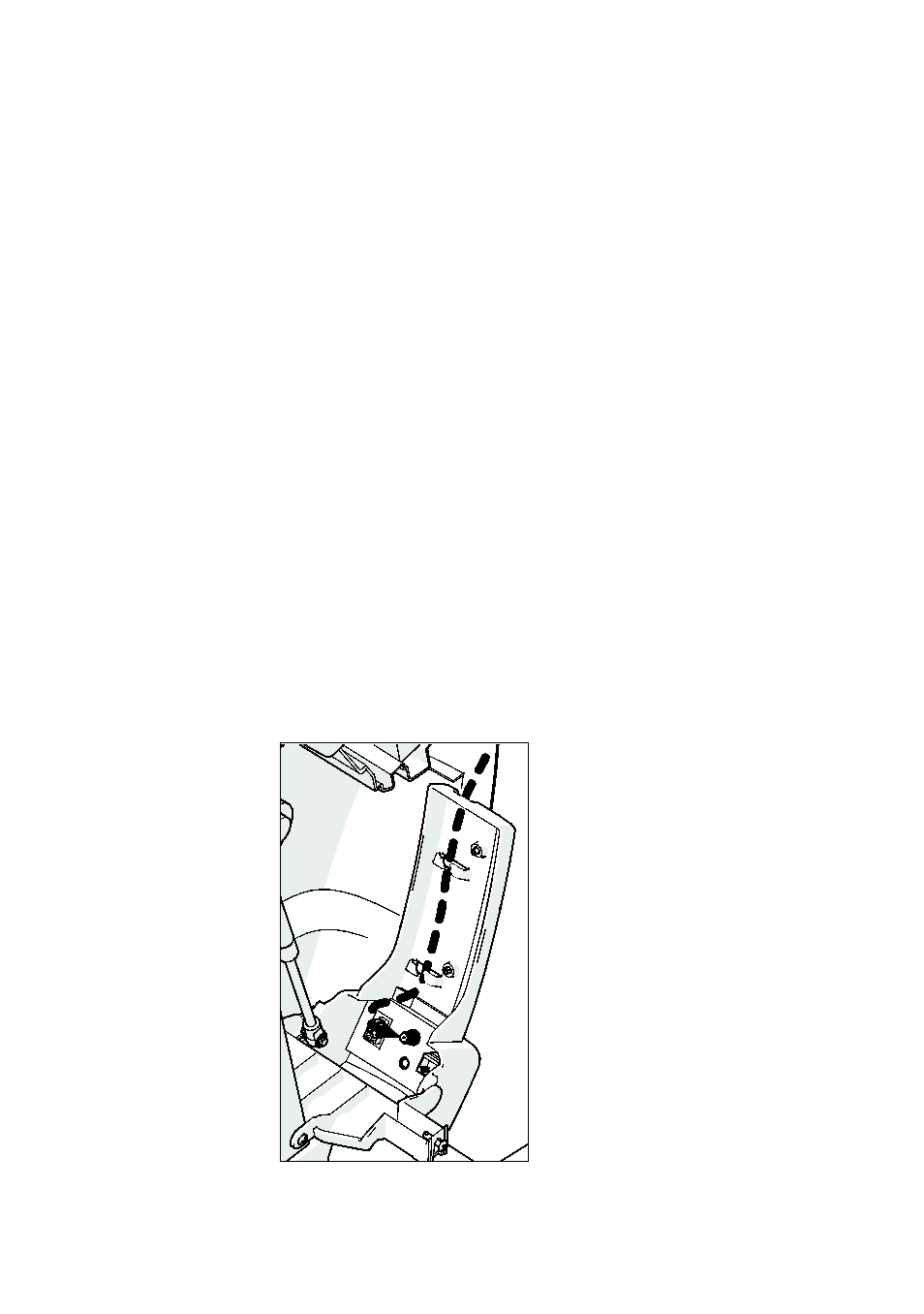

Рис. 14: Прокладка кабеля в кабельном канале
