Монтаж AMT
27
11. Удалите два винта №10 x C\v дюйма с головкой
Phillips, крепящие верхний задний угол внутренней
пластиковой формы к концу правой опоры.

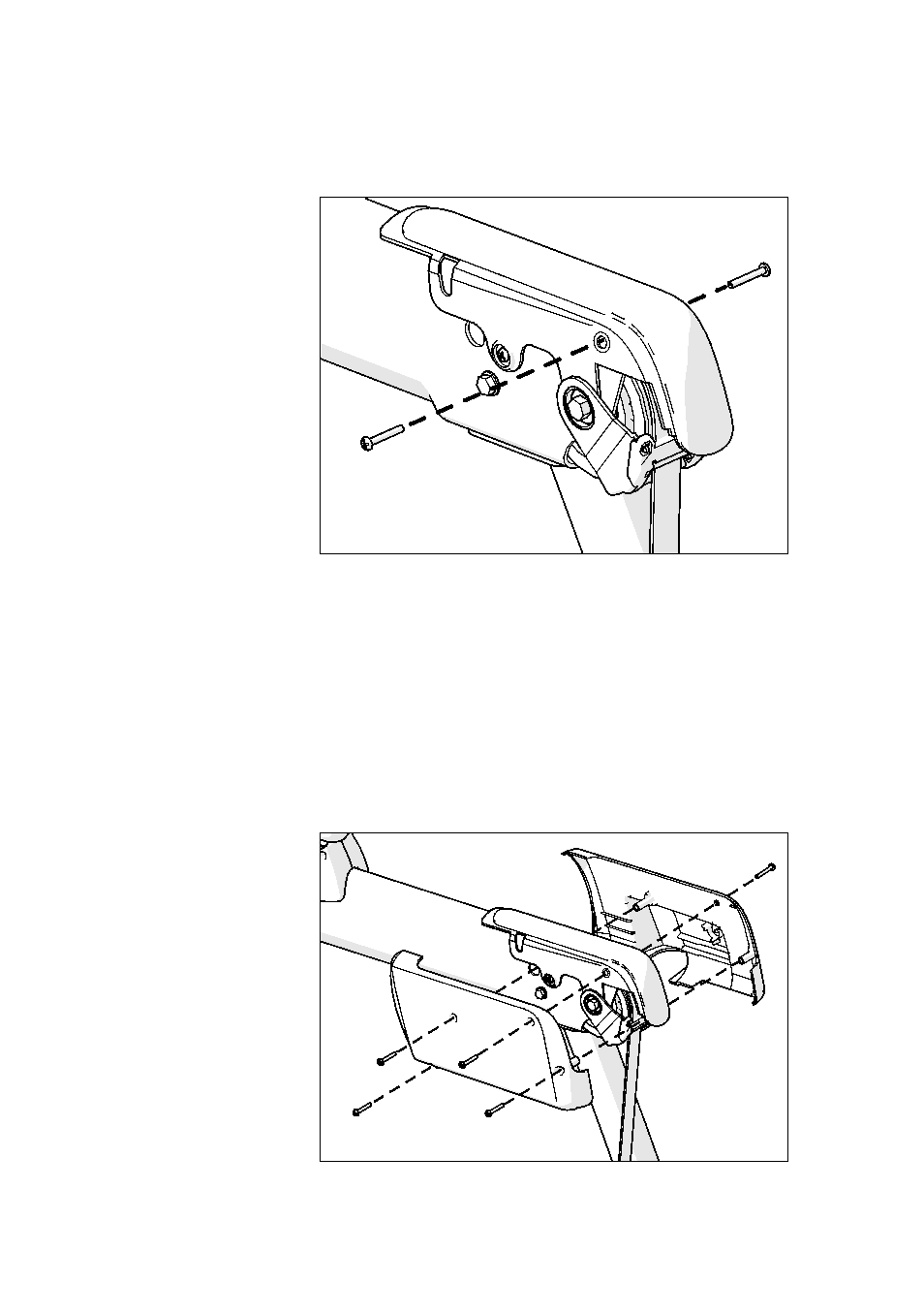

Рис. 7: Removal of screws from inner plastic molding
12. Закрепите правую внутреннюю и внешнюю крышку
боковой опоры на правой боковой опоре. Вставьте три
самонарезающих винта №10 x 1Z|v дюйма и два винта
№10 x C|v дюйма, удаленных на предыдущем шаге, и
плотно затяните их с помощью отвертки №2 Phillips.
Примечание. Затяните винты с моментом 8–12
фунт-дюйм. Также болты можно затянуть до полного
соприкосновения двух боковых опор, а затем
повернуть их еще на четверть оборота.
Рис. 8: Side arm cover attachment
