159
6.7 АВ-кодер HCS-8316AV
(AV Encoder)
АВ-кодер является специализированным аппаратным
устройством для кодирования SD видео сигнала (CIF
/ 4CIF)
, а также для его передачи по сети. Устройство
оборудовано высокопроизводительным DSP чипом и
встроенной операционной системой, обладает
высокой стабильностью и надежностью.
Поддерживается управление через веб-интерфейс.
Кодер может быть использован в приложениях для
захвата и передачи по IP-сети SD видео сигнала в
соответствие с требованиями к SD (видео)
конференциям.
Кодер HCS-8316AV поддерживает стерео аудио вход
и использует самые передовые алгоритмы
кодирования, среди которых H.264 для видео и AAC-
LC для аудио. В результате пользователи
обеспечиваются видео и звуком более высокой
четкости.
6.7.1 Функции и элементы управления
Лицевая панель
Задняя панель

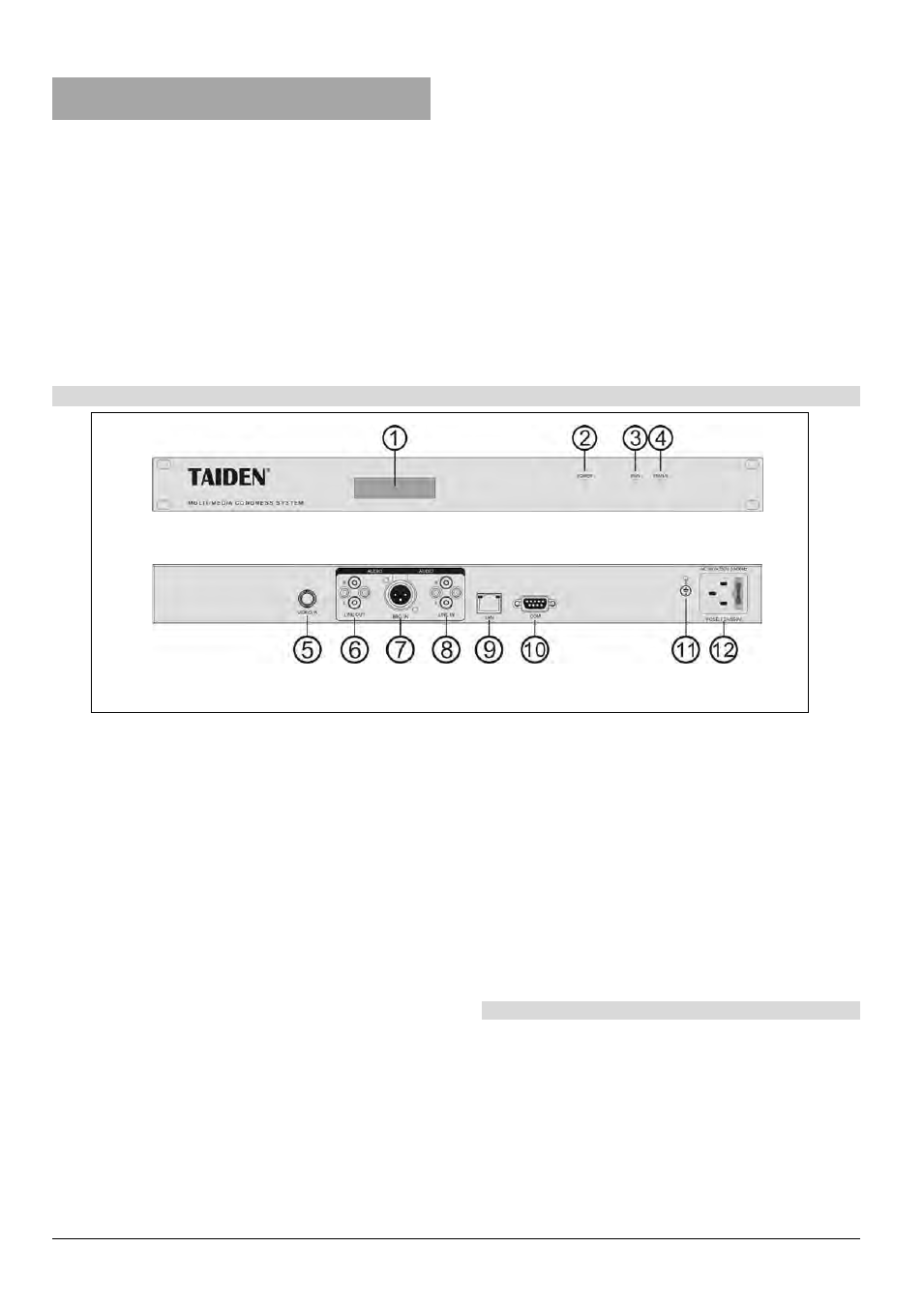

Рис. 6.12 АВ-кодер HCS-8316AV
Рис. 6.12
1. ЖК-дисплей
■ Отображает состояние устройства и
соответствующую информацию во время
работы.
2. Индикатор питания (Pow)
■ Горит, если устройство работает нормально.
3. Индикатор работы (Run)
■ Медленно и ритмично мигает при работе
системы
4. Индикатор состояния (Status)
■ Горит, если система работает нормально.
5. Видео вход (BNC)
6. Линейный аудио выход (RCA)
7. Микрофонный вход (XLR)
8. Линейный аудио вход (RCA)
9. Разъём Ethernet (RJ45)
10. Интерфейс управления (RS232)
11. Заземление (GND)
12. Разъем кабеля электропитания (Power input)
6.7.2 Соединение
См. схему подключения 1.4b конгресс-терминалов
серии HCS-8318 (два центральных блока с горячим
резервированием + соединение «замкнутая петля»
