Раздел 6. Периферия и Аксессуары
6.1 8-канальный блок аудио выходов
(Audio Output Device)
8-
канальный блок аудио выходов HCS-8300MO
a)
Преобразует цифровые аудио сигналы
конгресс-системы в аналоговое аудио;
b)
Передает аналоговые аудио сигналы
одновременно на инфракрасную систему
языковой трансляции для синхронного
перевода или на рекордер.
6.1.1 Функции и элементы управления
6.1.1.1 Лицевая панель

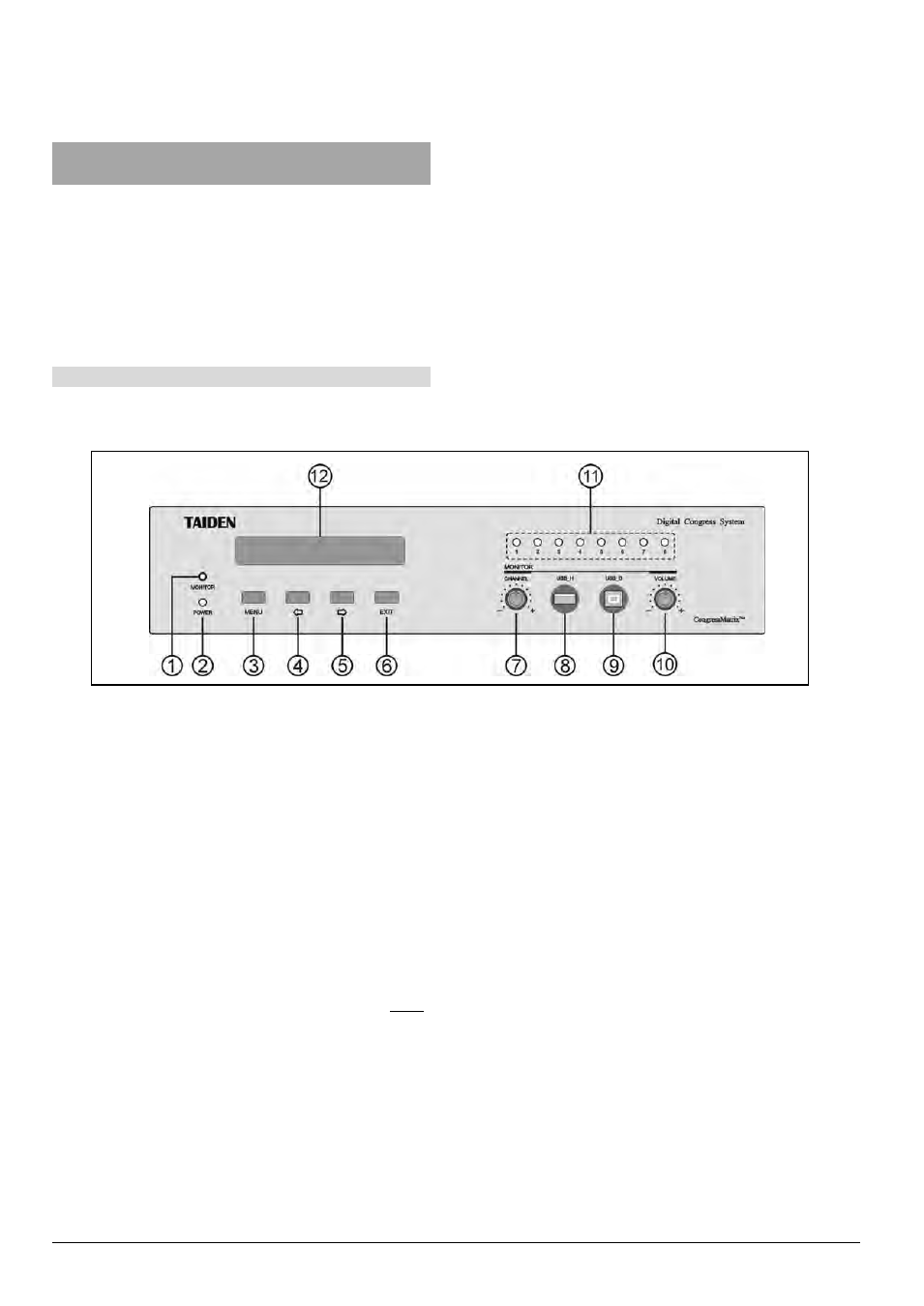

Рис. 6.1 Лицевая панель
8-
канальный блок аудио выходов HCS-8300MO
Рис. 6.1
1. Гнездо для мониторных наушников (Headphone
monitoring jack)
Ø 3,5
мм моно джек для наушников
2. Индикатор питания (Power)
а. Горит красным, если устройство не подключено
к центральному блоку;
b
. Горит синим в рабочем режиме.
3. Кнопка «MENU» (меню)
а. Если ЖК-дисплей отображает начальный (initial
b
. В режиме меню: нажмите на кнопку «MENU»
для выбора выделенного пункта меню и перехода
в меню следующего уровня;
)
вид: нажмите на кнопку «MENU», чтобы войти в
режим работы с меню;
c
. В сетевой конфигурации, нажмите на кнопку
«MENU»
для выбора/отмены значения.
4. Кнопка «« (влево)
5. Кнопка «« (вправо)
6. Кнопка «EXIT» (выход)
7. Селектор выбора мониторного канала
8. Интерфейс USB тип A
■ Для подключения USB диска.
9. Интерфейс Mini USB
■ Для подключения к PC.
10. Регулятор громкости мониторного выхода
(Monitoring output volume)
11. Светодиоды рабочего статуса выходных
каналов (Input channel working status LED (1~8)
12. ЖК-дисплей для вывода меню
■ ЖК-дисплей 256 × 32, отображает состояние
блока аудио выходов и рабочие меню
настройки.
