118
 Нагрузка и длина кабелей зависят друг от
друга, в связи с чем максимально возможное
количество терминалов в системе является
функцией длины кабелей и наоборот. Тем не
менее, длина кабеля между двумя последними
конгресс-терминалами наименее важна, т.к по
нему идет ток только для одного терминала.
4).
Необходимое питание
(
суммарная
потребляемая мощность терминалов и
удлинительных кабелей, подключенных к
одному гнезду)
a.
Найдите потребляемую мощность каждого
терминала в таблице (см. таблицу 5.1),
сложите мощности всех компонентов. В
результате будет получена суммарная
потребляемая энергия терминалов,
подключенных к разъему;
b
. Сложите длины всех кабельных удлинителей
в самой длинной цепочке;
c
. Найдите значение общего энергопотребления
по вертикальной оси (Y) графика коррекции
мощности (например, 50 Вт).
По горизонтальной оси (X) найдите длину
самой длинной цепочки удлинительных
кабелей (см. п. b), например, 60 м. На
пересечении двух значений вы увидите
необходимую мощность (в данном примере 59
Вт).
d.
Терминалы HCS-8300M или HCS-4100M/50
могут работать только при значениях,
отмеченных белым.
e.
Терминалы HCS-8300ME и/или HCS-
8300ME/F
могут работать при значениях,
отмеченных как белым, так и серым.

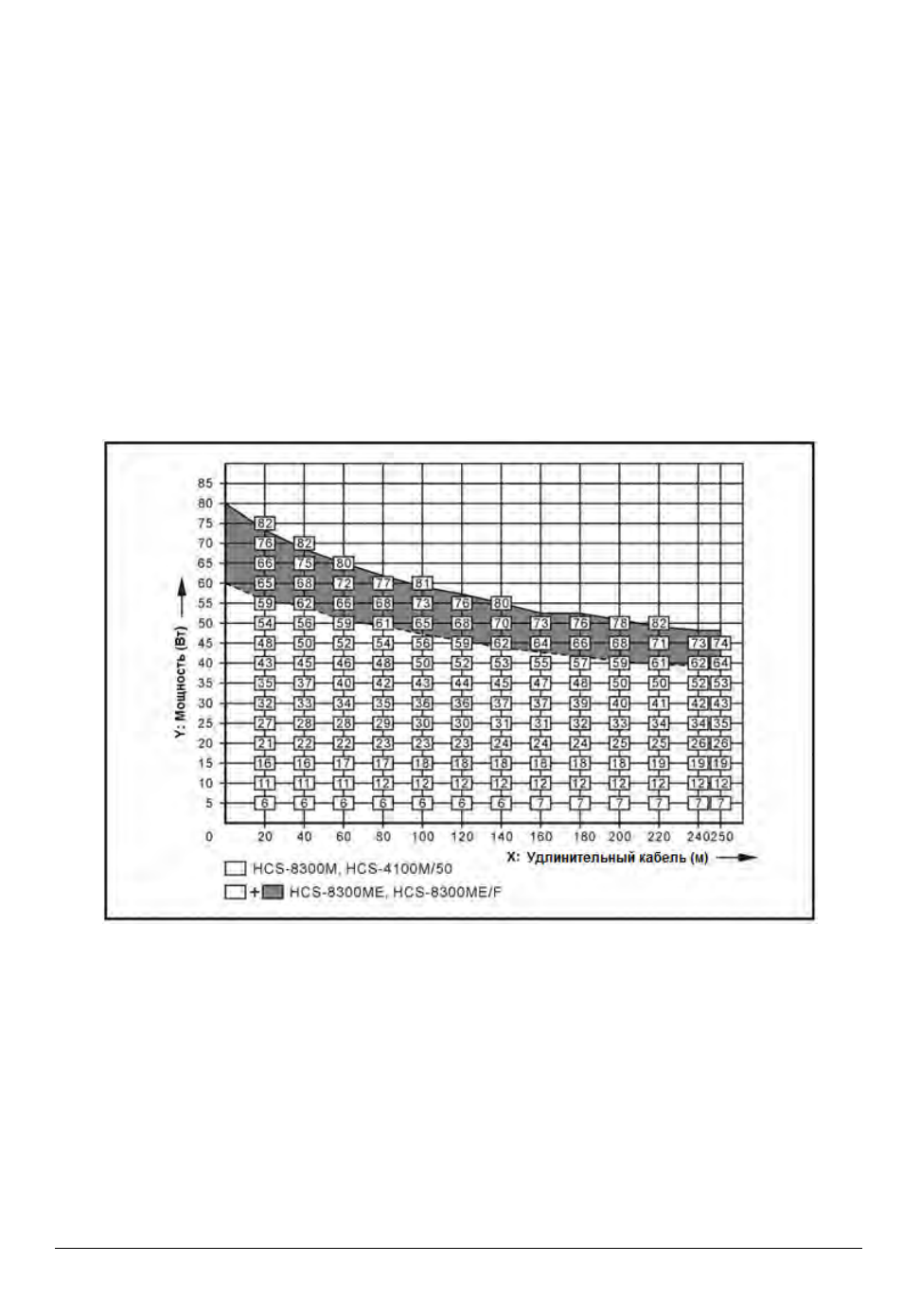

Таблица 5.1 График коррекции мощности
