108
4.3 Подключение
4.3.1 Соединение с центральным блоком (CMU)
или блоком расширения (EMU)
Терминалы переводчиков HCS-4385K2/50 оснащены
1,5-
метровыми кабелями со стандартным разъемом
6P-DIN «
папа». Для подключения к центральному
блоку (ЦБ) или блоку расширения (БР) просто
подключите разъем первого переводческого
терминала к выходу центрального блока.
Если между терминалом переводчика и ЦБ или БР
большое расстояние, можно использовать
удлинитель CBL6PS. Один его конец оснащен
разъемом 6P-DIN «папа», а противоположный –
разъемом 6P-DIN «мама». Просто подключите
разъем «мама» кабеля к следующему терминалу
переводчика, а разъем «папа» — к выходу
центрального блока.

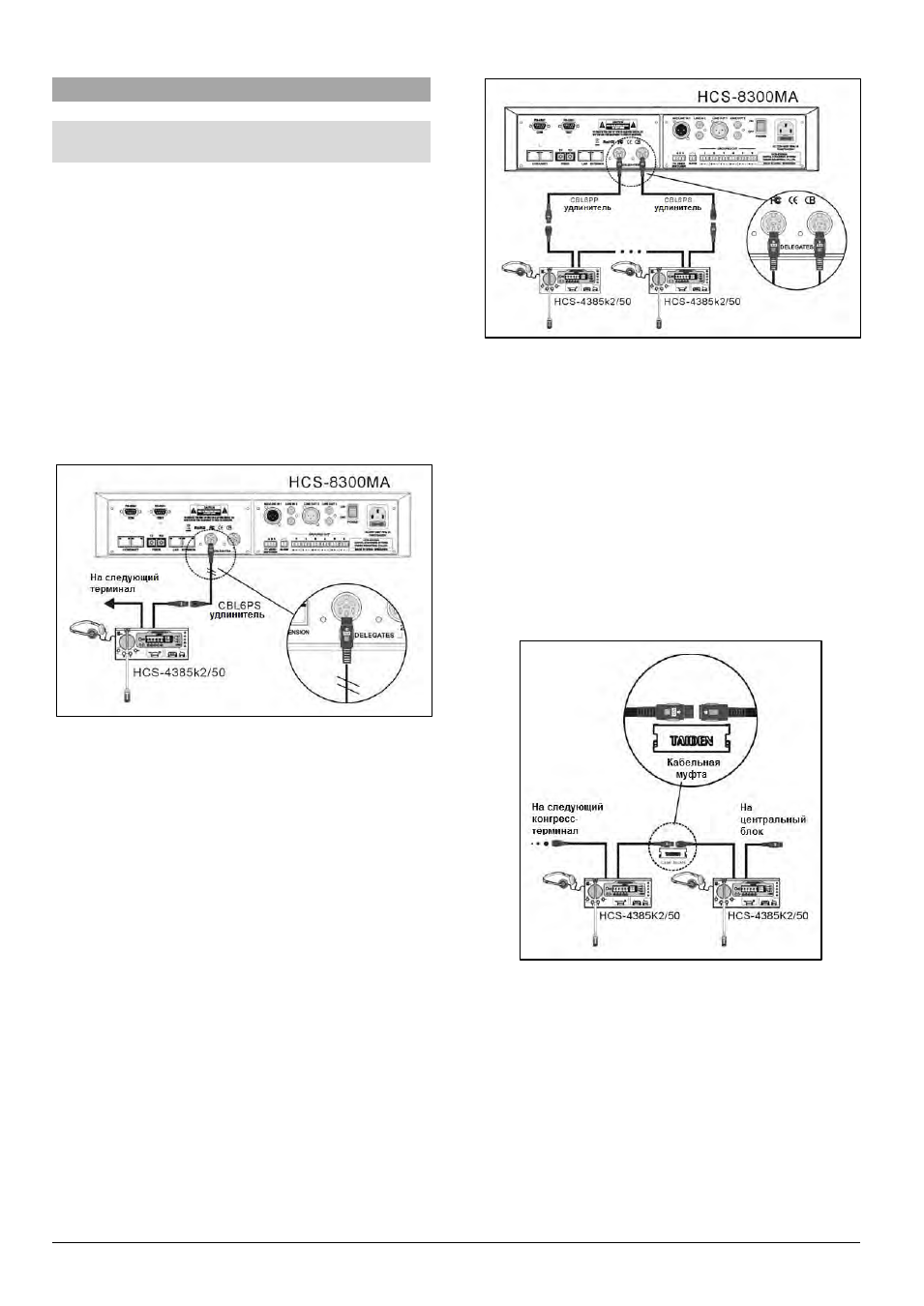

Рис. 4.3 Подключение терминалов переводчика HCS-
4385K2/50 к центральному блоку или блоку
расширения
Ни замена терминала переводчика, ни повреждение
кабеля не влияют на другие компоненты системы при
выборе топологии соединения «замкнутой петлёй».
Замкнутое соединение повышает надежность
системы. Для получения соединения петлёй просто
подключите последний терминал переводчика к ЦБ
или БР с помощью кабеля расширения CBL6PP
(
кабель оборудован разъемами 6P-DIN с обоих
концов). (В безбумажной мультимедийной конгресс-
системе HCS-8300 соединение «замкнутой петлёй»
может быть реализовано только через центральный
блок и только одной петлёй. Соединение не может
быть реализовано через блок расширения).
Рис. 4.4 Соединение «замкнутой петлёй» между ЦБ
(CMU
) и терминалами переводчиков HCS-4385K2/50
3.2.2.2 Соединение между терминалами
переводчиков
Все терминалы переводчиков системы HCS-8300
соединяются цепочкой с помощью специальных
кабелей 6P-DIN.
Для коммутации с другим терминалом просто
соедините стандартное гнездо 6P-DIN «мама» на 0,6-
метровом кабеле одного терминала со стандартным
разъем 6P-DIN «папа» на 1,5-метровом кабеле
следующего терминала.
Рис. 3.4 Соединение «замкнутой петлёй» между
терминалами переводчиков HCS-4385K2/50
