Инструкция по эксплуатации Planet Technology VIP-157S
Страница 74
PLANET VoIP адаптеры серии VIP-156/156PT/157//157S с прошивкой версии 3. Инструкция по эксплуатации
ПРИМЕЧАНИЕ: Если запрос кода доступа отключен, то соединение с линией IP произойдет сразу, по
истечении времени задержки, и вы услышите сигнал "Ответ Станции" (постоянный тон).

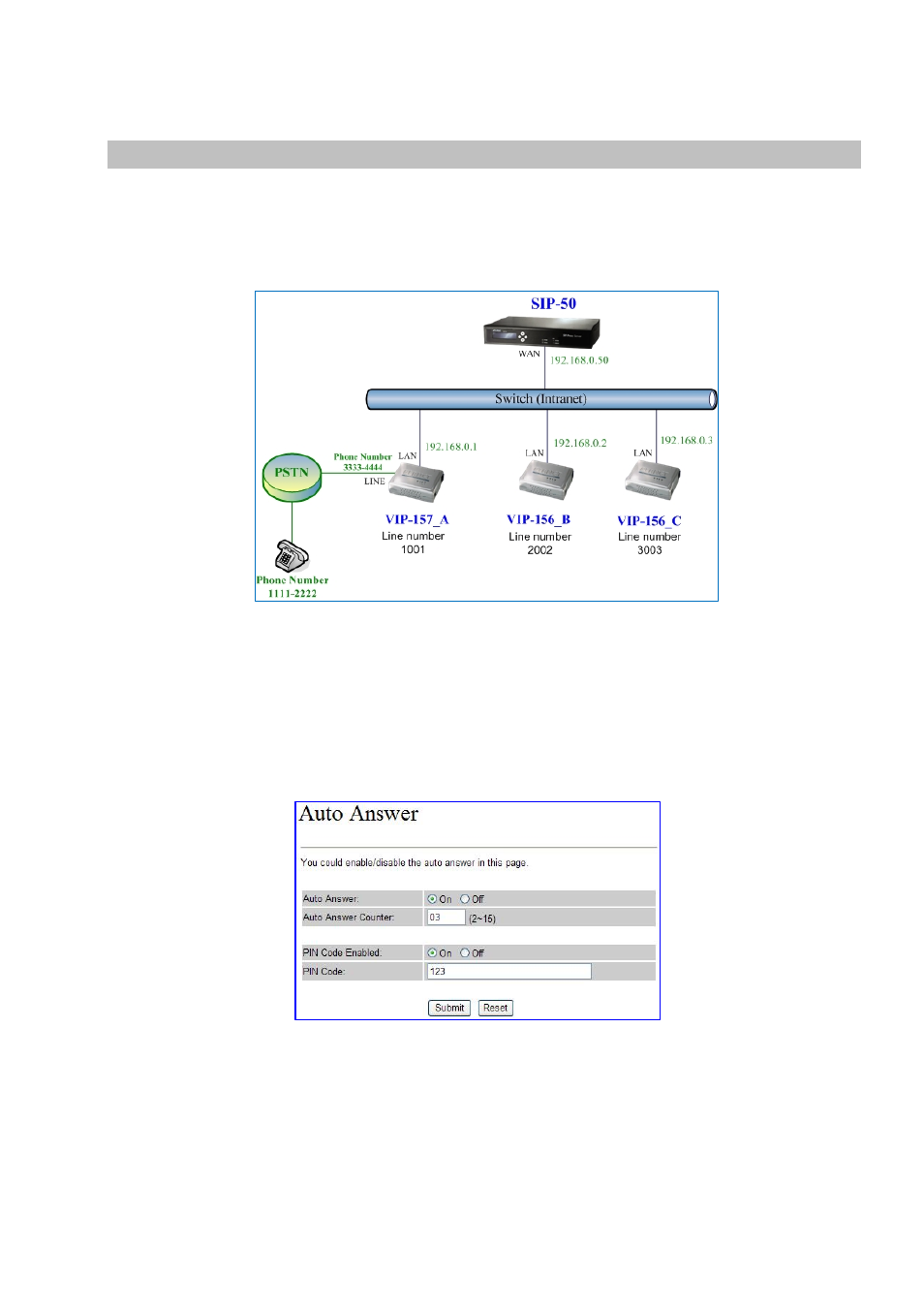

Пример 12: Настройка Режима Автоответа (режим PROXY)
Например, все АТА VIP-157 и VIP-156 зарегистрированы на SIP-50. Мы настроим функцию Автоответа
на VIP-157_A для перенаправления входящих ТФОП вызовов на любой IP номер, зарегистрированный
на SIP-50. И наоборот, любой IP абонент, зарегистрированный на SIP-50, сможет, воспользовавшись
этой функцией, позвонить абоненту ТФОП. VIP-157_A, при отсутствии ответа в течение заданного
интервала времени, переключит вызов, пришедший с любого из направлений, на другое (IP в ТФОП
или наоборот) и запросит PIN код (код доступа). При правильном вводе кода линия будет подключена
(
абонент услышит сигнал «Ответ Станции» и сможет вызвать нужного абонента).
Настраиваем VIP-157_A:
ШАГ 1: Подключитесь к WEB интерфейсу АТА А и откройте меню Phone Settings Æ Call Forward.
На этой странице отключите использование всех вариантов перенаправления (off), и сохраните
настройку, нажав Submit.
ШАГ 2: Откройте меню Phone Settings Æ Auto Answer. Включите Auto Answer (On) установите
требуемое количество вызывных сигналов до срабатывания (Auto Answer Counter)* и включите Запрос
кода доступа (PIN Code On). После этого введите код доступа, например 123**.
Нажимаем Submit и затем Save & Reboot
* - Реально число сигналов КПВ (длинных гудков) будет несколько больше, чем установленное значение. Связано
это с тем, что VIP-157 не реагирует на первый (короткий) звонок и имеется определенная задержка при
включении функции. Как правило, разница составляет 1-2 сигнала КПВ в большую сторону.
** - код доступа может содержать только цифры!!!
Проверяем:
Звонок из ТФОП в IP
1.
Снимаем трубку на телефоне ТФОП (номер 1111-2222), и набираем номер 3333-4444
2.
Телефон, имеющий номер ТФОП 3333-4444 (подключен к порту line VIP-157_A), зазвонит, а по
истечении времени задержки вы услышите в трубке короткий сигнал, означающий, что необходимо
74
