VLAN Settings (
Настройки VLAN)
только для версии RU!!!
АТА поддерживает работу с тегированными VLAN на основе протокола IEEE 802.1Q и назначение
приоритета трафику с использованием протокола IEEE 802.1P. Этот раздел меню позволяет выполнить
необходимые настройки.
Теория
Понятия приоритезации IEEE 802.1p
Теги приоритета определены в спецификации IEEE 802.1p и подразумевают управление продвижения трафикоа сети в
зависимости от приложений или установленных администратором приоритетов. Использование приоритезации оправдано и
необходимо в высоконагруженных сетях с возможными ограничениями полной пропускной способности, а так же при работе
важнейших приложений для исключения задержки такого трафика в сети.
Сетевые устройства, совместимые с IEEE 802.1p имеют возможность распознавать специальные теги приоритета пакета. Кроме
этого, коммутаторы могут перемаркировывать пакеты с изменением тега приоритета, удаление или назначение. Значение тега
определяет соответствующую очередь обработки такого трафика данным коммутатором.
Значение тега изменяется от 0 до 7, при этом 0 означает минимальный приоритет, 7 - максимальный. Высший приоритет 7 в
основном назначается потоковым данным типа видео и аудио трафика и означает минимально возможные задержки при
движении в сети. Так же высший приоритет может быть назначен пользователем для важных сетевых приложений.
Коммутатор имеет возможность управлять приоритетами и использование данной функции поможет максимально комфортно
использовать ресурсы сети. Кроме непосредственно приоритезации трафика коммутатор может объединять в группы
однотипных очередей обслуживания трафик с несколькими различными приоритетами. Однако рекомендуется очередь с
высшим приоритетом обслуживания резервировать исключительно для высшего 7 приоритета трафика. Пакеты, не имеющие
тегов приоритезации удобно размещать в нулевой очереди обслуживания, имеющей низший приоритет.
Весовые значения обслуживания очередей определяются для порядка обслуживания пакетов из разных очередей. Для примера,
при некорректной конфигурации сети с малой пропускной способностью и большого трафика с высшим приоритетом может
сложится ситуация, когда очередь с низшим приоритетом вообще не будет обслуживаться. Это не правильно. Поэтому полезно
настроить весовое значения обслуживания. Например, при установке значения 4:1 на каждые 4 обработанных пакета их высшей
очереди приходится один обработанный пакет низшей очереди.
Помните, необдуманное использование назначаемых приоритетов может привести к перегрузке сети или к некорректной работе
важных приложений.
Определение VLAN
Виртуальные частные сети (VLAN) это настраиваемая топология сети, позволяющая управлять трафиком на физическом уровне.
VLAN
использует логическое разделение трафика сети на сегменты и обособленное управление этим трафиком. Изначально
использование VLAN оправдывалось локализацией широковещательных доменов в рамках большой сети и существенно
снижало трафик. Кроме этого, использование VLAN удачно вписалось в концепцию сетевой безопасности. Типичное
использование VLAN разбивает локальную сеть на несколько логических сегментов.
VLAN
повышает пропускную способность общей локальной сети, а так же повышает безопасность.
VLAN
подразумевает группировку конечных пользователей пологическому принципу в рамках общей сети. Пользователи,
находящиеся в одной и той же VLAN логически общаются только между собой. Таким образом, широковещательный домен
сужается до уровня VLAN.

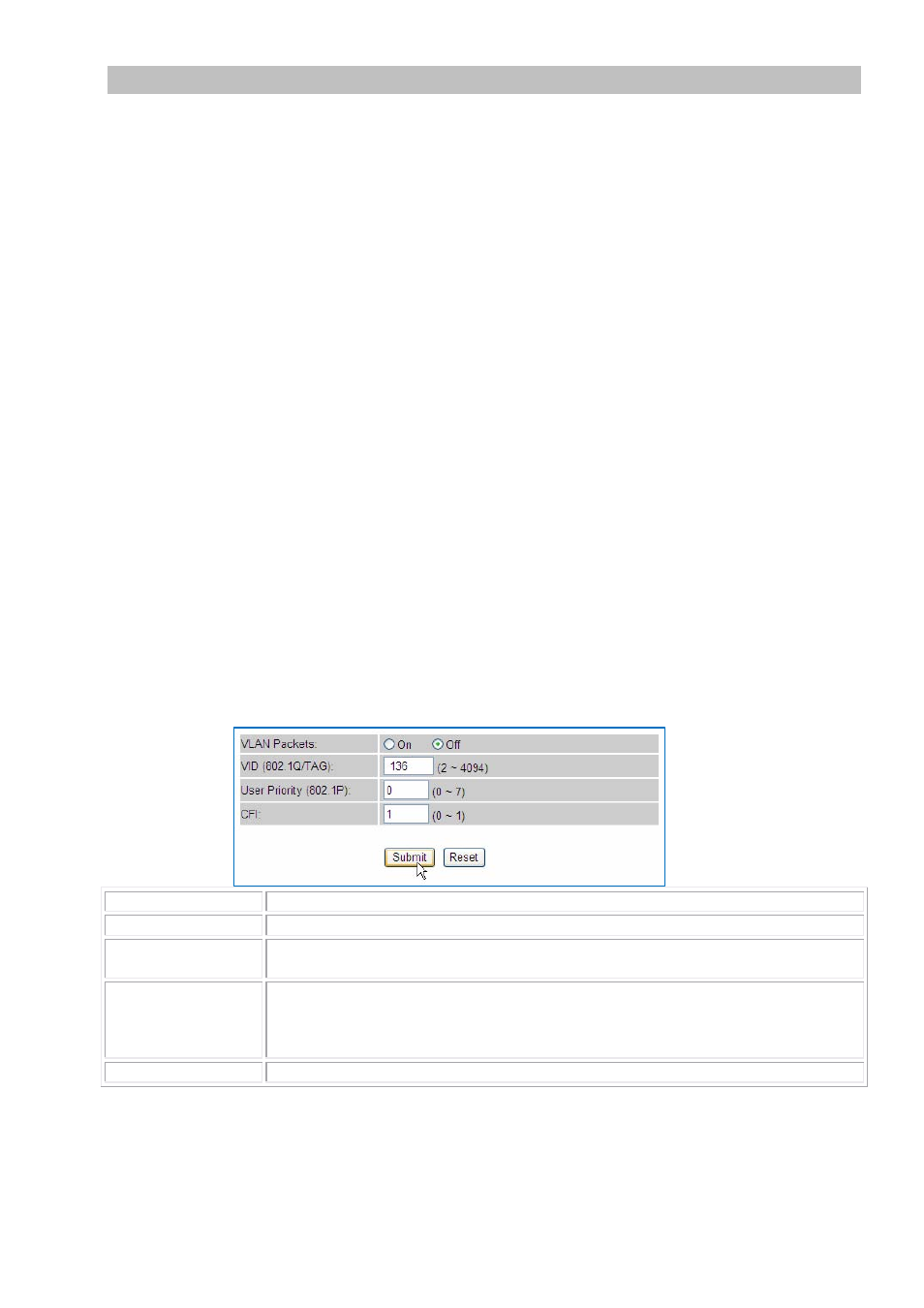

Параметр
Описание
VLAN Packets
Включить или выключить поддержку VLAN
VID (802.1Q/TAG)
VID –
это идентификатор который передается в составе измененного кадра и
идентифицирует пакет с определенным номером VLAN
User Priority
(802.1P)
Приоритет, который присваивается исходящему пакету, принимает значение от
0
до 7. Высшим приоритетом является 7. Нулевой приоритет – низший,
соответствующий отсутствию тега приоритета. Пользователь может сам
настроить соответствие приоритета COS и классификатором трафика.
CFI 1-
битовое поле CFI (Типовой Идентификатор Формата)
"
Внимание!
После завершения настройки не забудьте нажать
Submit,
а после этого сохранить
настройки и перезагрузить АТА нажав Save Change или Save&Reboot (в зависимости от модели и
версии ПО) и подтвердить выбранное действие.
