PLANET VoIP адаптеры серии VIP-156/156PT/157//157S с прошивкой версии 3. Инструкция по эксплуатации
Описание полей
Phone No (
только для VIP-157S
):
Позволяет выбрать телефонный порт, для которого будет
производиться настройка. Каждый из двух подключенных телефонов можно настроить на три разных
SIP
Прокси Сервера.
REALM x:
поле учетной записи, предназначенное для внесения данных о регистрации на SIP Прокси
сервере. Эти данные Вам предоставляет оператор IP телефонии, либо они заполняются в
соответствии с настройками Вашего SIP Сервера или IP АТС.
Active:
Позволяет включить (On) или отключить (Off) необходимую регистрацию. Если все регистрации
неактивны, то устройство может работать только в режиме Точка-Точка. При этом в качестве номера
телефона будут использоваться данные введенные в поле User Name (Realm1).
Display Name:
название Вашей учетной записи (любое название, которое поможет Вам сопоставить
учетную запись со сделанными настройками).
Line number:
Номер телефона, предоставленный провайдером IP телефонии, либо настроенный на
Вашем SIP Прокси или IP АТС. По умолчанию для Realm1: 1001
Register Name:
Имя Регистрации, которое предоставил провайдер IP телефонии, либо настроенно на
Вашем SIP Прокси или IP АТС.
Register Password:
Пароль для регистрации, предоставленный провайдером IP телефонии, либо
настроенный на Вашем SIP Прокси или IP АТС.
Domain Server: IP
адрес или доменное имя Сервера Домена провайдера IP телефонии, либо вашего
SIP
Прокси или IP АТС.
Proxy Server: IP
адрес или доменное имя Прокси Сервера провайдера IP телефонии, либо вашего SIP
Прокси или IP АТС.
Outbound Proxy: IP
адрес или доменное имя Исходящего Прокси провайдера IP телефонии, либо
вашего SIP Прокси или IP АТС.
Status:
Поле Статус в котором отображается состояние регистрации на SIP Proxy для каждого из
Realm.
• Not Registered: Регистрация неактивна или настройки сделаны неправильно
• Registered: Номер зарегистрирован на SIP Прокси Сервере.
Состояние настроек по умолчанию:
Все регистрации неактивны и устройство может работать только в режиме Точка-Точка. При этом в
качестве номера телефона будут использоваться данные введенные в поле User Name (Realm1). Это

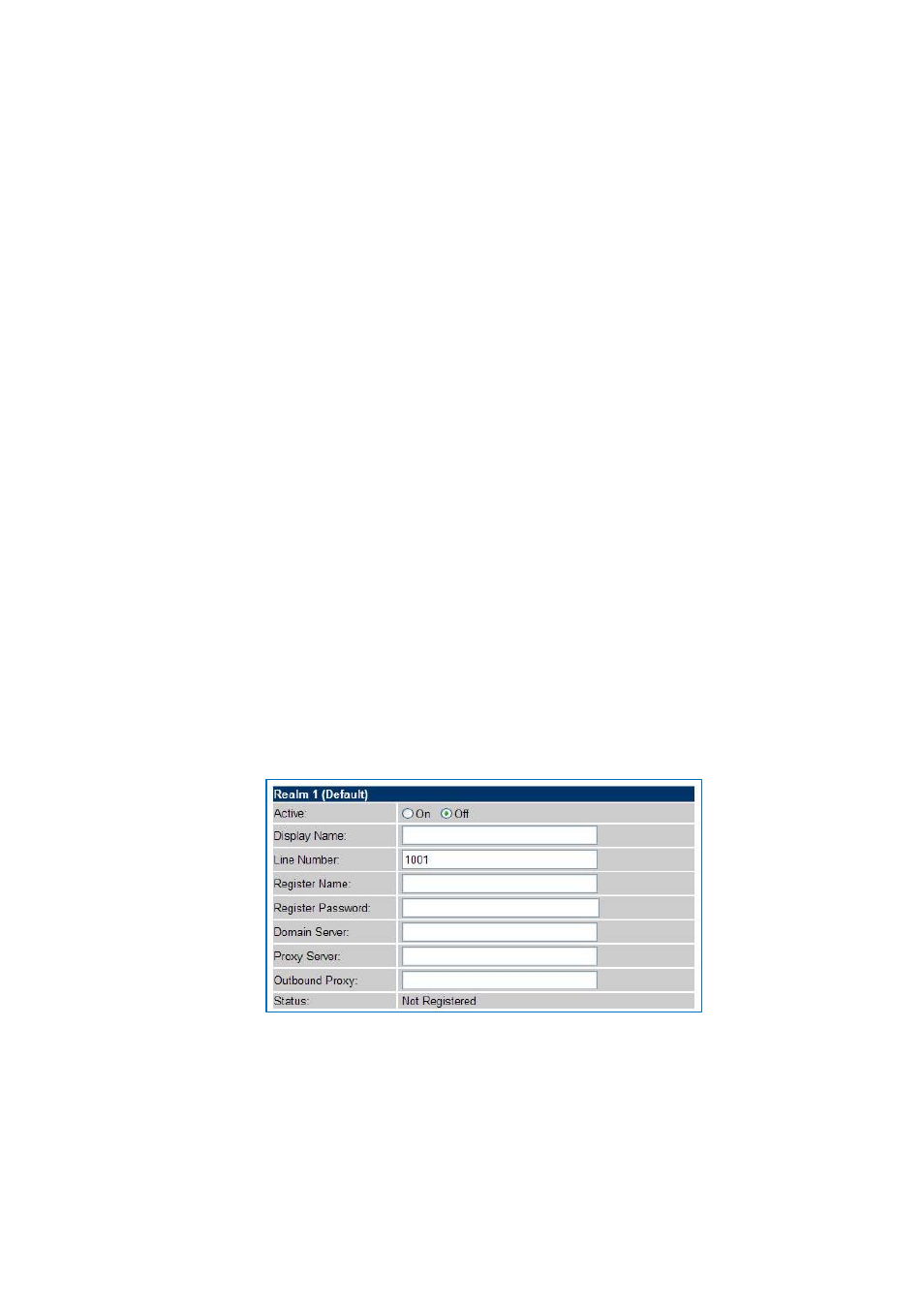

должно быть числовое значение. Смотрите скриншот.
Порядок настройки:
Если Вы используете регистрации на нескольких SIP Прокси, то последовательно заполните поля для
каждой из регистраций. После чего нажмите Submint. Выполните настройку остальных разделов меню
АТА, каждый раз нажимая Submint в соответствующем резделе меню. После того, как вы будете
уверены, что выполнили все необходимые настройки (сетевой интерфейс, набор кодеков и
очередность их использования, порты SIP и RTP, STUN и т.п.) нажмите Save Change или Save&Reboot
(
в зависимости от модели и версии ПО) и подтвердить выбранное действие. Все настройки будут
активированы только после перезагрузки устройства.
"
Внимание!
После завершения настройки не забудьте нажать
Submit,
а после этого сохранить
настройки и перезагрузить АТА нажав Save Change или Save&Reboot (в зависимости от модели и
версии ПО) и подтвердить выбранное действие.
