PLANET VoIP адаптеры серии VIP-156/156PT/157//157S с прошивкой версии 3. Инструкция по эксплуатации
Меню Network (Сетевые настройки)
Это меню позволяет выполнить настройку сетевых интерфейсов устройства в соответствии с
существующими параметрами сетевого окружения. Помимо этого здесь можно выполнить настройку
дополнительных функций. Набор дополнительных функций сильно зависит от версии прошивки.
Основные отличия версий прошивок 3.xx и 3.xx_RU
В настоящее время выпускаются две модификации прошивок. Это обычная официальная версия 3.хх
и версии для России с существенно расширенными функциональными возможностями и рядом
изменений, учитывающих особенности рынка. Эти прошивки маркируются 3.хх_RU (xx – это номер
релиза). Прошивки серии RU имеют поддержку режима работы с трансляцией сетевых адресов (NAT)
и основных функций маршрутизатора (Виртуальный сервер, DHCP сервер, Демилитаризованная зона,
VLAN
и т.п.). То есть прозрачный коммутатор, встроенный в АТА превращается в простой, но весьма
удобный маршрутизатор. Помимо этого в версиях RU добавлен ряд других возможностей. Все
подобные моменты будут отражены в данной инструкции. Если раздел меню присутствует только в
версии RU, то в названии раздела будет дана сноска:
Только для Версии RU!!!
В прошивках версии 3.xx раздел Network содержит следующие пункты:
Status ( общая информация о настройках)
Network Settings ( Сетевые настройки)
DDNS Settings ( Настройка на Сервер Динамических Доменных Имен)
В прошивках версии 3.xx_RU раздел Network содержит следующие пункты:
Status ( общая информация о настройках)
WAN Settings ( Сетевые настройки порта WAN и режим его работы)
LAN Settings ( Сетевые настройки порта LAN и DHCP сервера)
DDNS Settings ( Настройка на Сервер Динамических Доменных Имен)
VLAN Settings ( Настройка VLAN)
DMZ Settings ( Настройка Демилитаризованной зоны)
Virtual Server ( Виртуальный сервер)
PPTP Settings ( Клиент PPTP)
Расположение портов LAN и WAN в версии 3.xx_RU только для версии RU!!!
Поскольку версия RU позволяет реализовать два режима работы для встроенного в АТА двух
портового коммутатора (Мост и Маршрутизатора с NAT), то физическое обозначение портов и их
реальное назначение несколько различаются с маркировкой на корпусе оборудования. Если
используется режим Bridge (прозрачный мост), то название и назначение портов фактически
совпадают с обычной версией, а все настройки для этого режима выполняются в меню WAN Setting. В
этом же меню можно изменить режим работы с Bridge на NAT. Режим NAT фактически превращает АТА

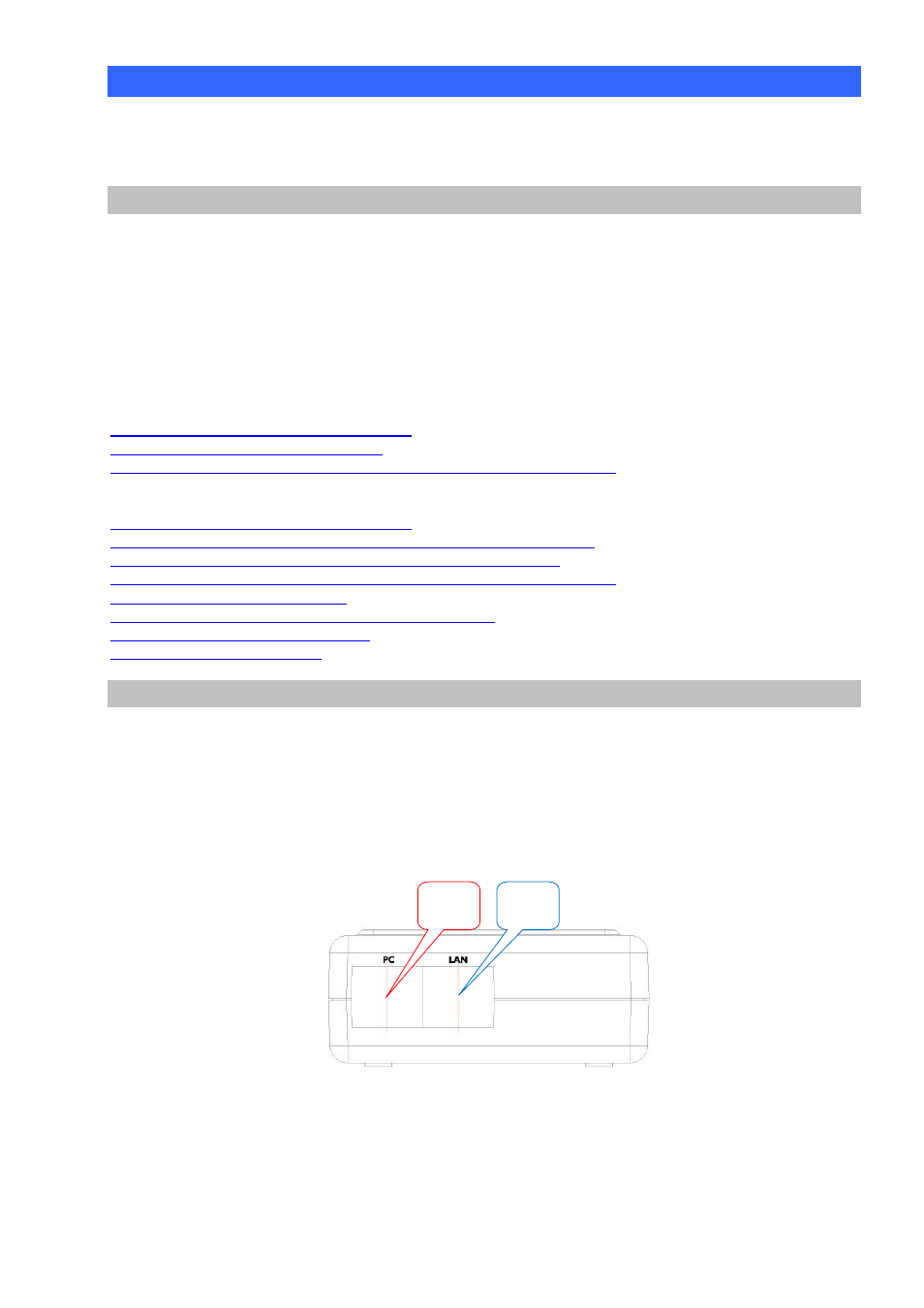

в маршрутизатор. При этом крайне важно становится, к какому порту и что подключено. На рисунке
показан корпус устройства с соответствующими надписями и реально соответствующие интерфейсы
для режима NAT.
LAN
порт
WAN
порт
Порт PC в этом режиме является портом LAN (Вашей локальной сети, к которой может быть
подключен компьютер и другое сетевое оборудование, например коммутатор для расширения числа
локальных портов).
Порт LAN в этом режиме превращается во внешний WAN порт Вашего маршрутизатора и
подключается к локальной сети провайдера, xDSL модему, напрямую к сети Интернет или другому
пограничному маршрутизатору.
Настройки по умолчанию для версий RU (Режим работы NAT)
WAN IP: 192.168.0.1
33
