УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ

90

rus

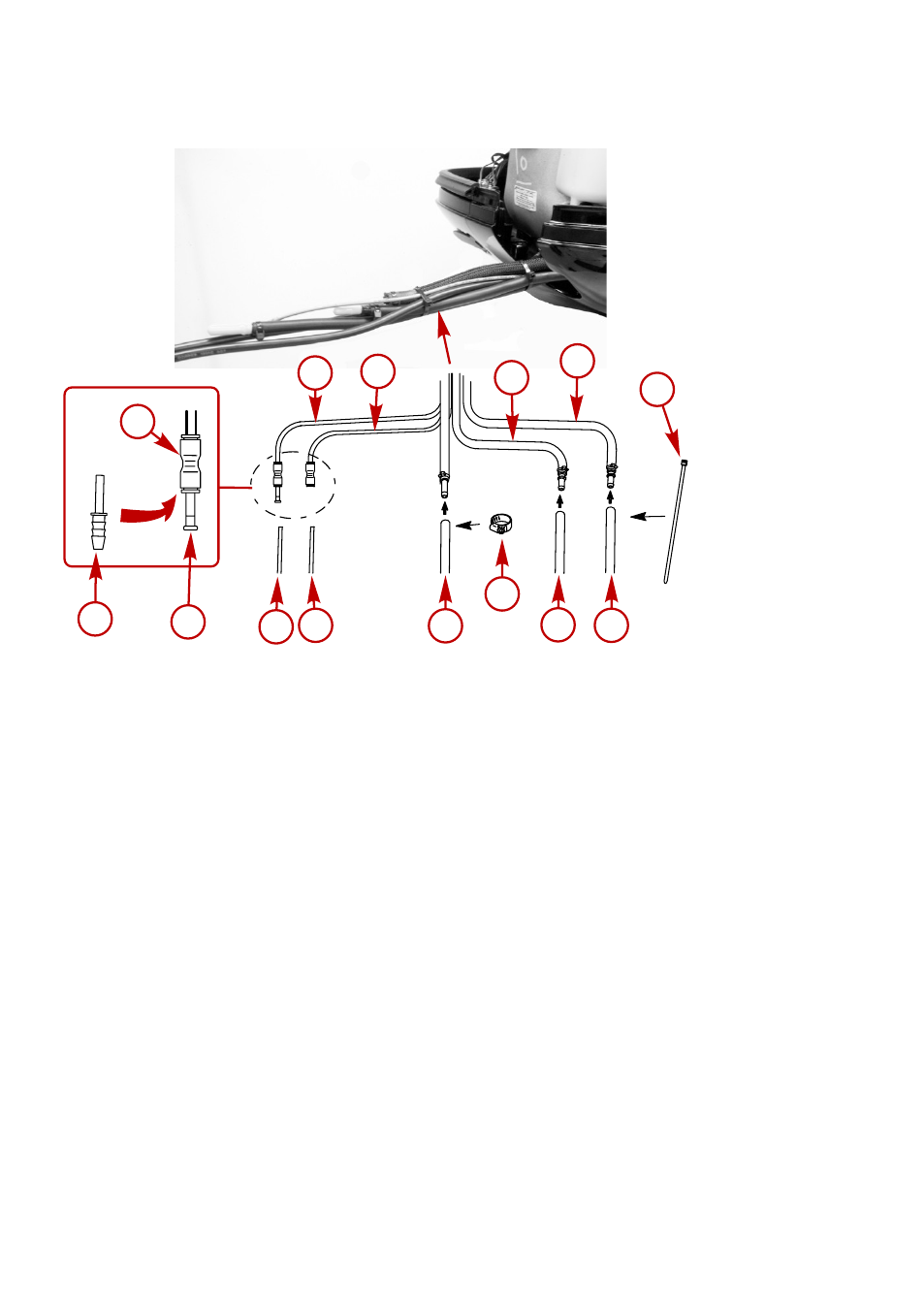

Подсоедините шланг измерительного прибора водяного давления к трубопроводу, как показано.

a -

Напорная водяная труба

b -

Труба водозаборника спидометра (если требуется)

c -

Соединительная муфта

d -

Пробка

e -

Трубная вставка шланга

f -

Шланг или трубопровод спидометра

g -

Напорная водяная труба

h -

Выносной топливный шланг

i -

Хомут шланга

j -

Масляный шланг с голубой полосой

k -

Масляный шланг без голубой полосы

l -

Тросовая связка

УСТАНОВКА ТРОСА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

ВАЖНАЯ ИНФОРМАЦИЯ: При выводе рукоятки дистанционного управления из нейтрального положения

первым приводится в действие трос переключения передач, поэтому его нужно установить/

подсоединить к двигателю в первую очередь.

Определение центральной точки троса переключения передач

ВАЖНАЯ ИНФОРМАЦИЯ: Для надлежащей регулировки троса переключения передач отыщите

центральную точку ослабления или потерянного движения троса.

1.

Отметьте положение передней передачи следующим образом:

c

e

d

g f

b

a

h

i

j

k

l

j

k

29069
