УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
92 rus
5. Установите дистанционное контрольное устройство и подвесной двигатель в положение
нейтральной передачи.
6. Сдвигайте анкерный штифт вперед, пока не почувствуете сопротивление, затем смещайте
анкерный штифт по направлению назад, пока не почувствуете сопротивление.
7. Разместите анкерный штифт посередине между этими точками сопротивления.

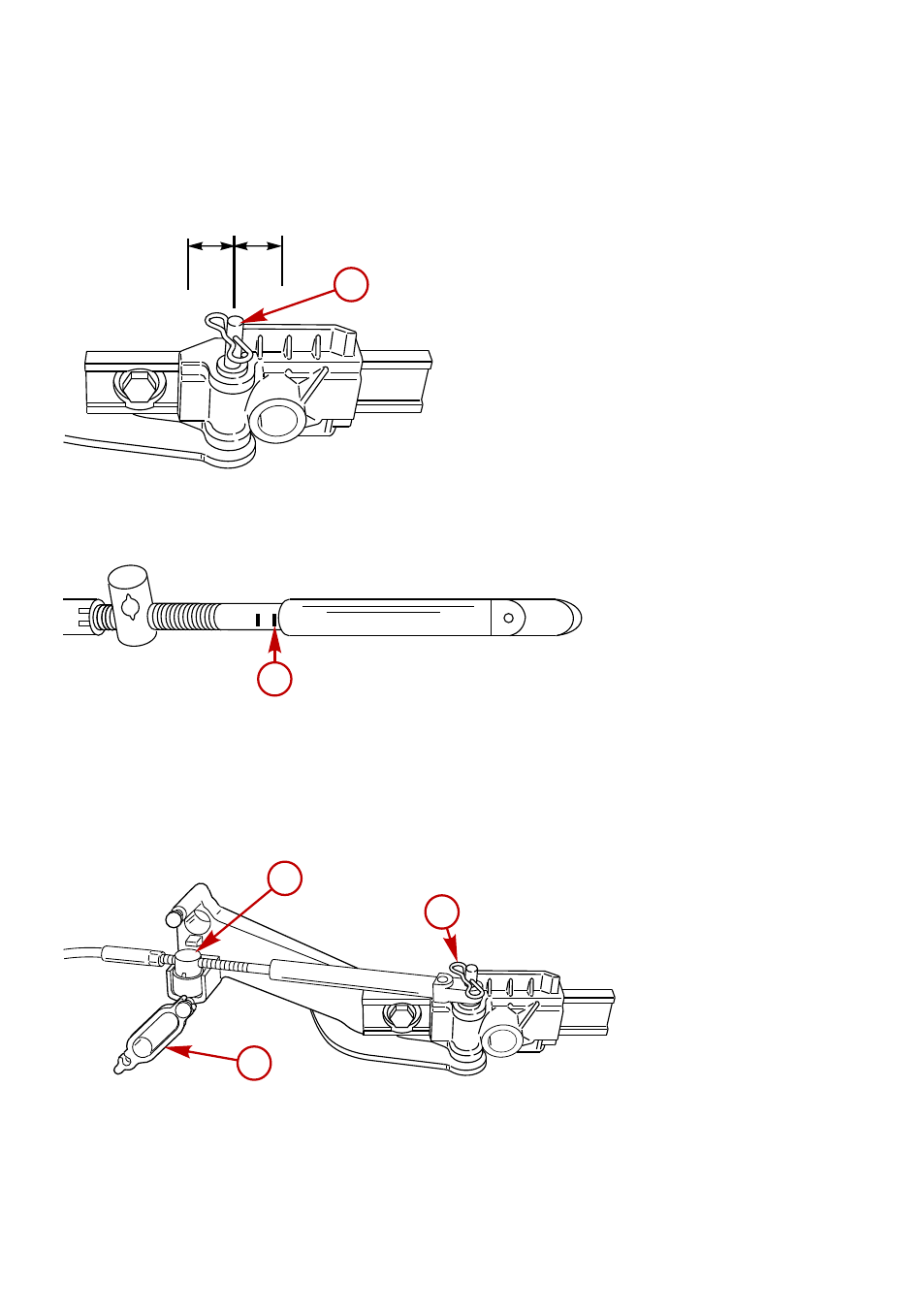

a - Анкерный штифт
Регулировка троса переключения передач
1. Выровняйте направляющую конца троса по этой отметке центра в соответствии с инструкциями в
разделе Определение центральной точки троса переключения передач.
a - Центральная отметка
2. Разместите направляющую конца троса переключения передач на анкерном штифте и
отрегулируйте цилиндр троса так, чтобы он свободно входил в держатель цилиндра.
3. Прикрепите трос переключения передач к анкерному штифту с помощью крепежного зажима.
a - Тросовая камера
b - Фиксатор троса переключения передач
c - Крепежный зажим
4. Проверьте установку троса переключения передач следующим образом:
