УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
rus
93
a. Вращая вал гребного винта, переведите дистанционный рычаг управления в положение
передней передачи. Если вал гребного винта не включится на эту передачу, подвиньте
цилиндр троса к направляющей конца троса.
b. Переключите дистанционное управление в нейтральное положение. Если вал гребного винта
не поворачивается свободно без сопротивления, установите цилиндр дальше от
направляющей конца троса. Повторите процедуры этапов a и b.
c. Вращая вал гребного винта, переведите дистанционный рычаг управления в положение
задней передачи. Если вал гребного винта не фиксируется надежно в передаче, установите
цилиндр дальше от направляющей конца троса. Повторите шаги от a до c.
d. Верните дистанционный рычаг управления в положение нейтральной передачи. Если вал
гребного винта не поворачивается свободно без сопротивления, подвиньте цилиндр к
направляющей конца троса. Повторите шаги от a до d
УСТАНОВКА ТРОСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ
ВАЖНАЯ ИНФОРМАЦИЯ: Подсоедините трос переключения передач к двигателю до подсоединения
троса дроссельной заслонки.
1.
Переведите рычаг дистанционного управления в нейтральную передачу.
2.
Закрепите трос дроссельной заслонки на рычаге дроссельной заслонки. Закрепите с помощью
шайбы и контргайки. Затяните контргайку до указанного значения.
a -
Нейлоновая шайба
b -
Контргайка
Описание
Нм
фунто-дюйм.
фунто-фут.
Контргайка троса дроссельной заслонки «б»
Закрутите, затем ослабьте на четверть оборота.
3.

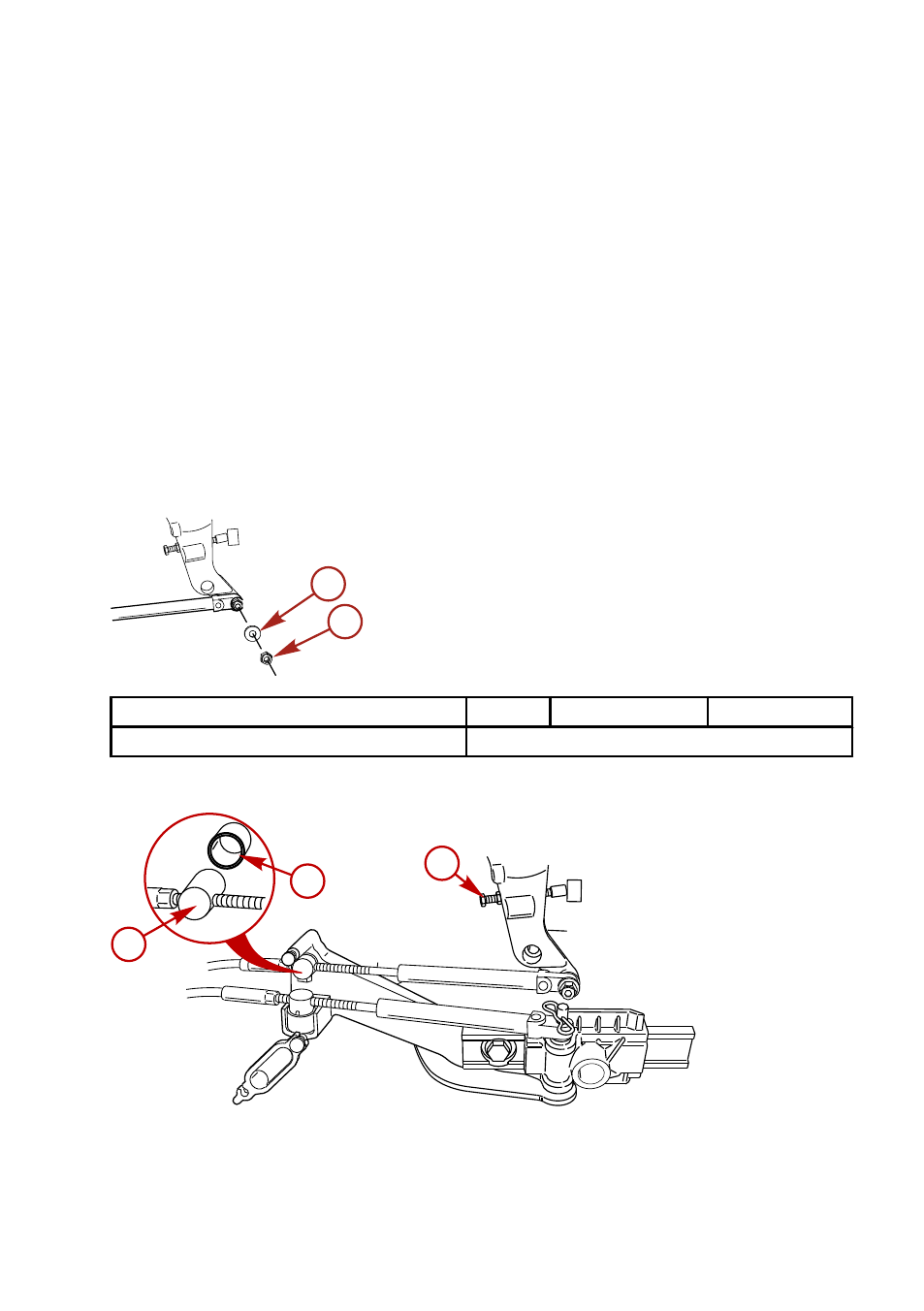

Отрегулируйте цилиндр троса так, чтобы установленный трос дроссельной заслонки прижимал
стопорный винт холостого хода к упору.
a -
Втулка камеры
b -
Тросовая камера
c -
Упорный винт холостого хода
2678
a
b
c
a
b
28751
