УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ

86

rus

ПРИМЕЧАНИЕ: Чтобы поддерживать точную величину крутящего момента, затягивайте монтажные

контргайки, а не монтажные болты.

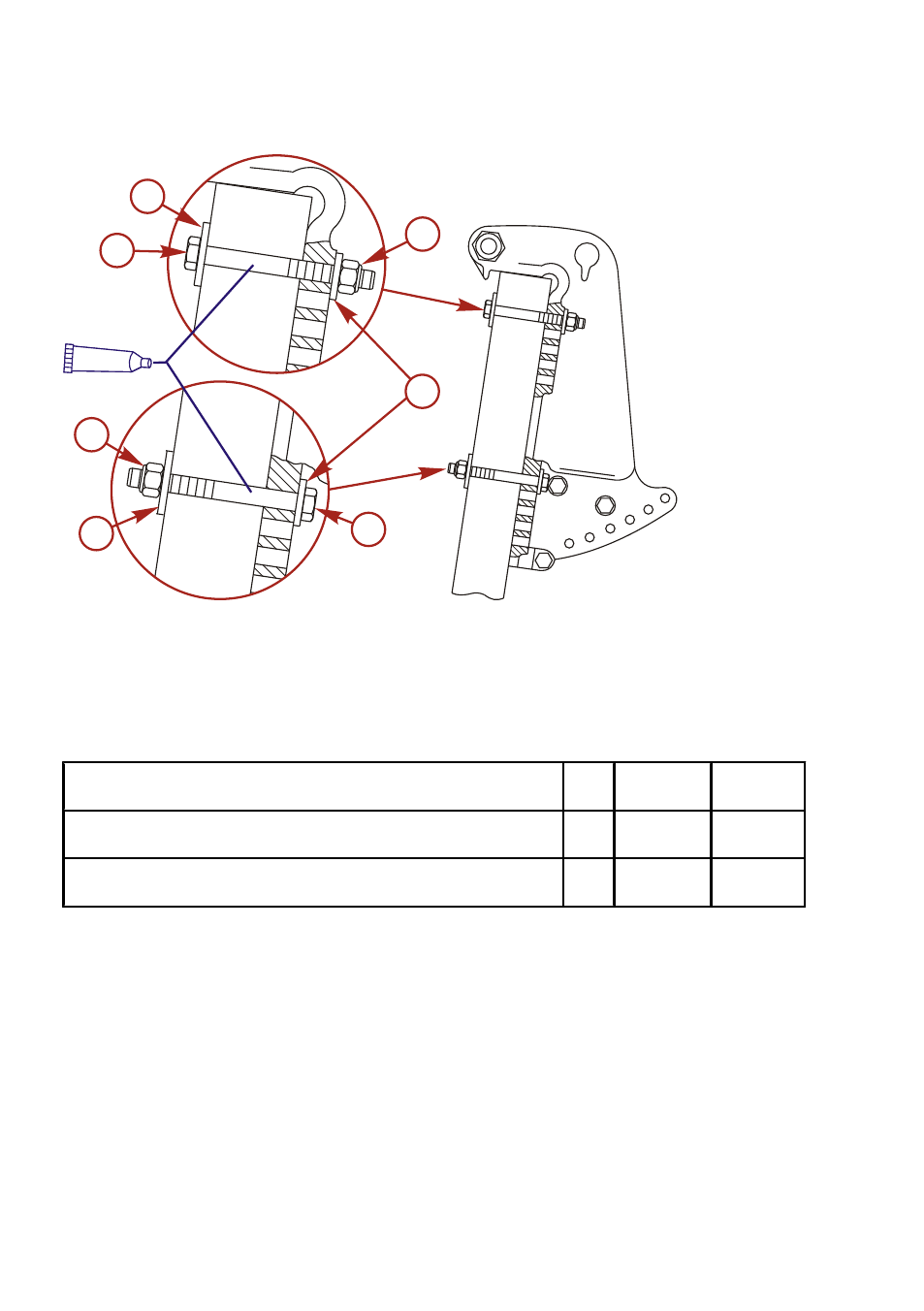

a -

Монтажный болт подвесного двигателя диаметром 1/2 дюйма (4)

b -

Плоская шайба 7/8 дюйма (4)

c -

Контргайка с нейлоновой вставкой (4)

d -

Плоская шайба 1-1/2 дюйма (4)

e -

Судовой герметик – нанесите на стержни болтов, но не на резьбу

Описание

Нм

фунт-

дюйм

фунт-фут

Монтажные болты и контргайки подвесного двигателя –

стандартный транец лодки

75

55

Монтажные болты и контргайки подвесного двигателя –

металлические подъемные пластины и кронштейны понижения

122

90

a

c

d

c

a

d

40952

b

e
