ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
60
Регулировка топливной смеси для высокой скорости
Карбюратор снабжен стандартного размерa сменным жиклером для большой скорости, который
заменяется для эксплуатации на большой высоте над уровнем моря. Обращаться к авторизованному
дилеру.
Крепежные детали стержня тяги рулевого механизма
ВАЖНАЯ ИНФОРМАЦИЯ: Стержень тяги рулевого механизма, который соединяет трос рулевого
механизма с двигателем, должен быть закреплен с помощью специального болта с подголовком в виде
шайбы («а» ‑ номер детали 10‑856680) и самоконтрящимися стопорными гайками с нейлоновой вставкой
(«ц» и «д» ‑ номер детали 11‑826709113). Эти стопорные гайки никогда нельзя заменять обычными (не
стопорными) гайками, потому что они ослабнут от вибрации и слетят, позволяя стержню тяги
отсоединиться.
!
ПРЕДУПРЕЖДЕНИЕ
Отсоединение стержня тяги может привести к тому, что лодка внезапно совершит полный крутой
поворот. Это потенциально резкое действие может привести к тому, что находящиеся на борту судна
люди будут выброшены за борт и подвергнутся опасности получения серьезных травм или гибели.

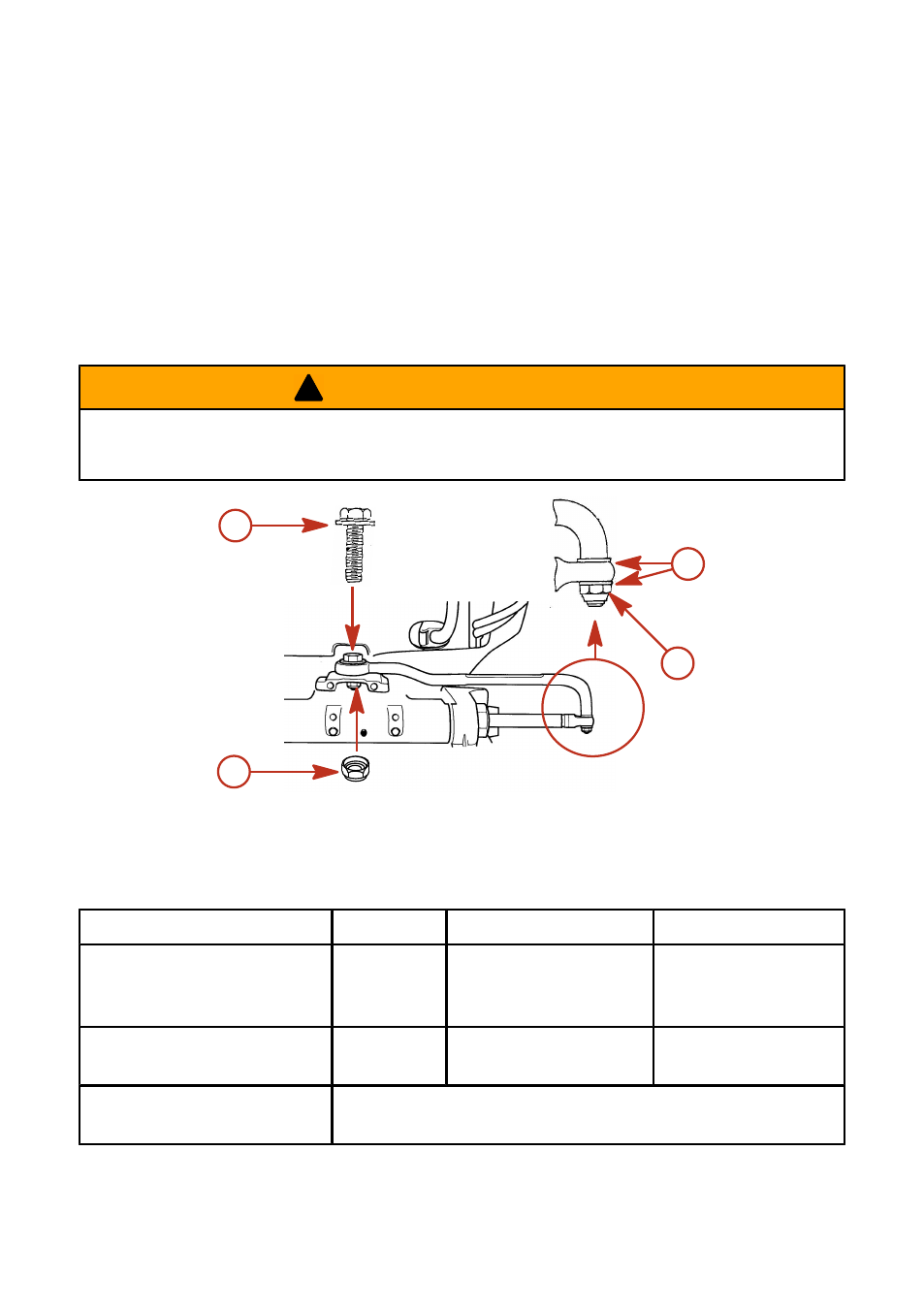

2897
a
b
c
d
a -
Специальная шайба для головки болта
(10‑856680)
b -
Плоские шайбы
c -
Стопорные гайки с нейлоновой вставкой
(11‑826709113)
d -
Стопорные гайки с нейлоновой вставкой
(11‑826709113)
Описание
Нм
фунто‑дюйм.
фунто‑фут.
Специальный болт с
подголовком в виде
шайбы
27
20
Стопорная гайка с
нейлоновой вставкой «д»
27
20
Стопорная гайка с
нейлоновой вставкой «ц» Затяните до отказа, а затем отверните на 1/4 оборота
Соберите стержень тяги рулевого механизма с тросом рулевого механизма и двумя плоскими шайбами и
стопорной гайкой с нейлоновой вставкой. Затяните стопорную гайку до отказа, а затем отверните ее на 1/4
оборота.
