ПОДКЛЮЧЕНИЕ ИСТОЧНИКА К РАЗЛИЧНОМУ СЕТЕВОМУ НАПРЯЖЕНИЮ
Сварочные источники, рассчитанные на различное напряжение сети питания (208/230/460 В или 200/220/380-415/440
В), поставляются с внутренней установкой на максимальное напряжение (соответственно 460 В или 440 В).
1.
При подключении к сети питания на 460 В или 440В проверьте установленное напряжение с помощью
процедуры, описанной ниже.
2.
При подключении к сети питания на 200, 208, 220, 230, 380 или 415 В следуйте следующей процедуре :
ЗАМЕЧАНИЕ : Перед проведением настройки сетевого напряжения отключите питание сварочного источника.
В противном случае возможно повреждение машины. Запрещается переключать напряжение при работающей
машине.
Установка
Процедура
460 или 440 В
1.

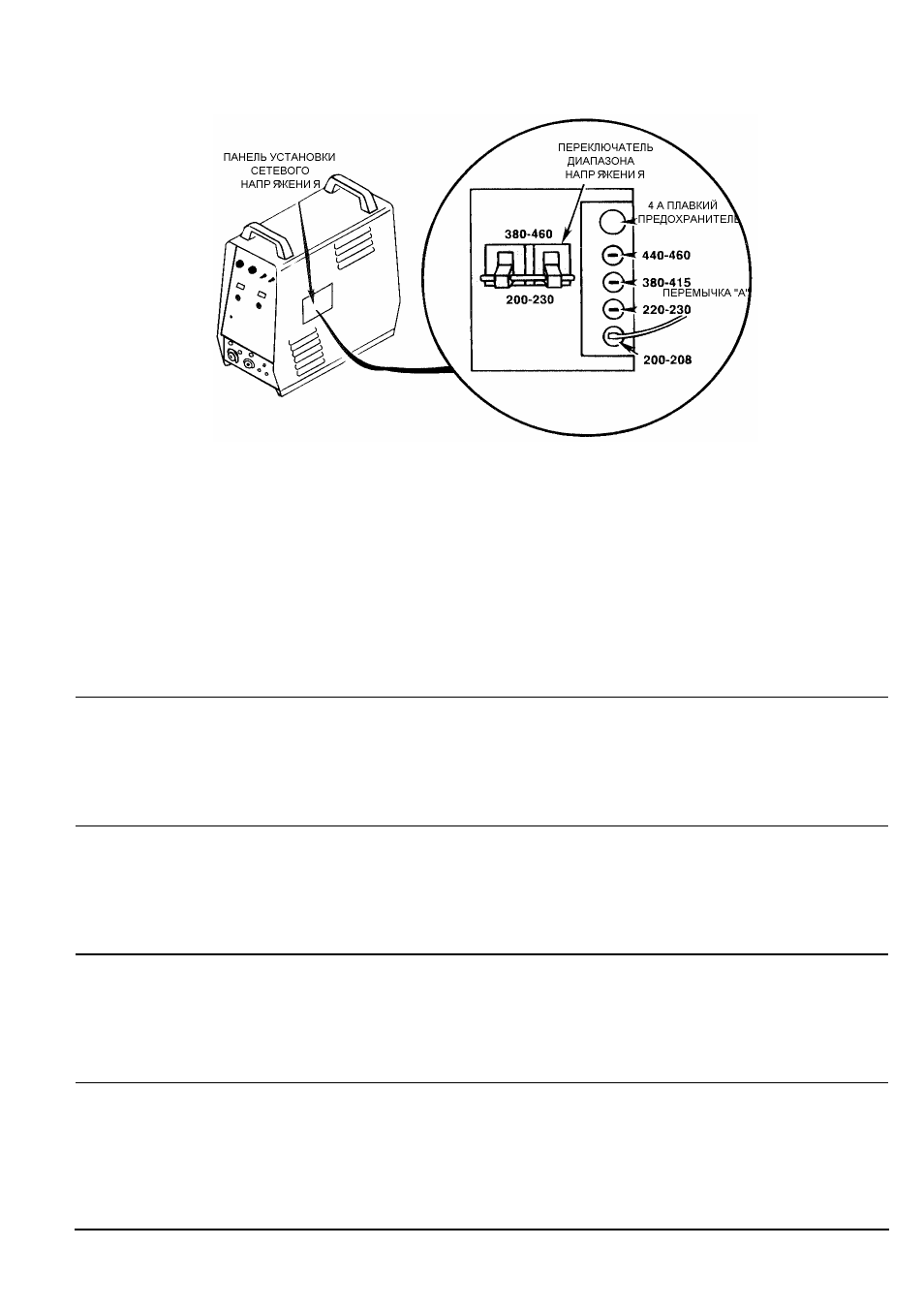

Откройте панель установки сетевого напряжения.
2.
Установите переключатель диапазона напряжения в
позицию ’’380-460 В’’.
3.
Вывод перемычки ’’А’’ подключите к клемме ’’440-460’’.
380 или 415 В
1.
Откройте панель установки сетевого напряжения.
2.
Установите переключатель диапазона напряжения в
позицию ’’380-460 В’’.
3.
Вывод перемычки ’’А’’ подключите к клемме ’’380-415’’.
220 или 230 В
1.
Откройте панель установки сетевого напряжения.
2.
Установите переключатель диапазона напряжения в
позицию ’’200-230 В’’.
3.
Вывод перемычки ’’А’’ подключите к клемме ’’220-230’’.
200 и 208 В
1.
Откройте панель установки сетевого напряжения.
2.
Установите переключатель диапазона напряжения в
позицию ’’200-230 В’’.
3.
Вывод перемычки ’’А’’ подключите к клемме ’’200-208’’.
