IM-582, Invertec STT II Стр.:21/31
КОМПЛЕКТУЮЩИЕ
ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТУЮЩИЕ
Кабель датчика напряжения дуги К940 : Используется для контроля напряжения на дуге. Кабель требуется для
каждого сварочного источника STT II. Стандартная длина кабелей, поставляемого с источником, составляет 3 м (10
футов) и 7,5 м (25 футов). Возможен заказ дополнительных комплектов : К940-10 (3 м), К940-25 (7,5 м) или К940-50
(15 м).
Пульт дистанционного управления К942-1 : Обеспечивает регулировку величин пикового и базового токов.
Разъем для подключения дистанционного управления : (для подключения дополнительного интерфейса при
работе источника с механизмом подачи STT 10 или в составе роботизированного комплекса)
1. 10-ти контактный разъем MS типа, расположенный на лицевой панели аппарата и обозначенный как ’’REMOTE
CONTROL’’, используется для дистанционного управления сварочным источником. К данному разъему
подключаются потенциометры для регулировки пикового (PB) и базового тока (BG), а также пусковая кнопка
горелки ’’Старт/Стоп’’.

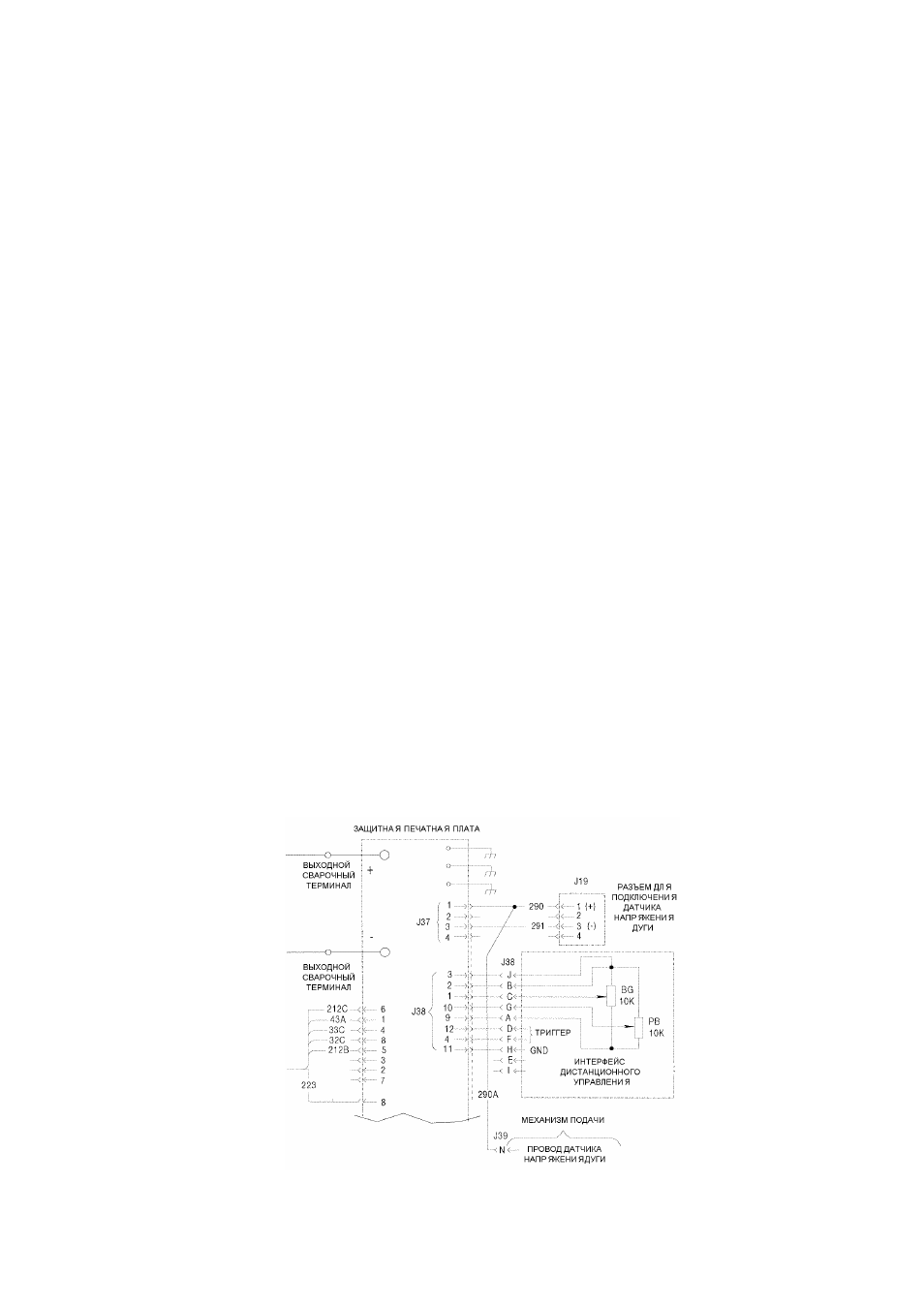

2. Более подробно этот разъем (J38) представлен на схеме, приведенной ниже. Заметьте, что контакты ’’J’’ и ’’B’’
замкнуты вместе. Это сигнализирует системе (контрольной плате) управления STT II, что установленные
значения пикового и базового тока, следует считывать с блока дистанционного управления, а не с лицевой
панели источника. Если разомкнуть эту цепь, то значения сварочных параметров будут браться с панели
управления источника. Поэтому, если разместить дополнительный тумблер между контактами ’’J’’ и ’’B’’, то
можно устанавливать режим управления сварочного источника - ’’Местный / Дистанционный’’. (Контур
замкнут для дистанционного режима и разомкнут для местного).
3. При роботизированной сварке для управления пиковым током на контакты ’’A’’ и ’’G’’ подается постоянное
напряжение от 0 до 10 Вольт, причем ’’+’’ идет на ’’G’’. Аналогичный сигнал подается на ’’А’’ и ’’С’’ для
регулировки базового тока при этом на контакте ’’С’’ присутствует ’’+’’. Контакты ’’J’’ и ’’B’’ замкнуты.
Замечание : Каналы прохождения данных аналоговых сигналов должны быть защищены от влияния других
электрических цепей робота.
4. Кнопка ’’Старт/Стоп’’ сварочной горелки подключается между контактами ’’D’’ и ’’F’’ параллельно
аналогичной кнопки (’’COLD INCH’’) на механизме подачи проволоки.
5. Индикаторы пикового и базового токов отображают установленные величины не зависимо от того, как они были
заданы - с панели или дистанционно.
