IM-582, Invertec STT II Стр.:22/31
РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ МЕХАНИЗМОВ ПОДАЧИ LN-742 И STT-10
Для работы с STT II рекомендуются механизм подачи LN-742 и STT 10. Более подробная информация о работе этих
механизмов подачи представлена в руководствах по эксплуатации на эти машины. Ниже представлены схемы
подключения LN-742 и STT 10 к сварочному источнику Invertec STT II.
! ВНИМАНИЕ !
Электрический шок опасен для жизни
• Подключение и установка оборудования выполняется только
квалифицированным персоналом.
• Отключите сварочный источник Invertec STT II перед тем, как
осуществлять подключения механизма подачи.
1.
Отключите сварочный источник питания Invertec STT II.
2.
Подключите кабель датчика напряжения дуги к соответствующему разъему на лицевой панели источника.
3.
Подсоедините сварочный кабель на электрод (через быстросъемный разъем типа Twist-Mate) к плюсовому
выходному терминалу источника.
4.
Другой конец электродного кабеля и один из проводов датчика напряжения дуги (с круглой проушиной)
подсоедините к терминалу подключения сварочной горелки на механизме подачи LN-742.
5.
Кабель на деталь подключите между минусовым выходом источника и свариваемым изделием.
6.
Второй вывод датчика напряжения дуги (с зажимом типа ’’крокодильчик’’) подсоедините к свариваемому
изделию.
Замечание : Для более стабильного процесса закрепите зажим как можно ближе к зоне сварки.
7.
Контрольный кабель подключите к механизму подачи LN-742 или STT 10 и 14-ти контактному разъему ’’WIRE
FEEDER’’ на лицевой панели STT II. При подключении STT 10 подсоедините кабель дистанционного
управления к механизму подачи и 10-ти контактному разъему ’’REMOTE CONTROL’’.

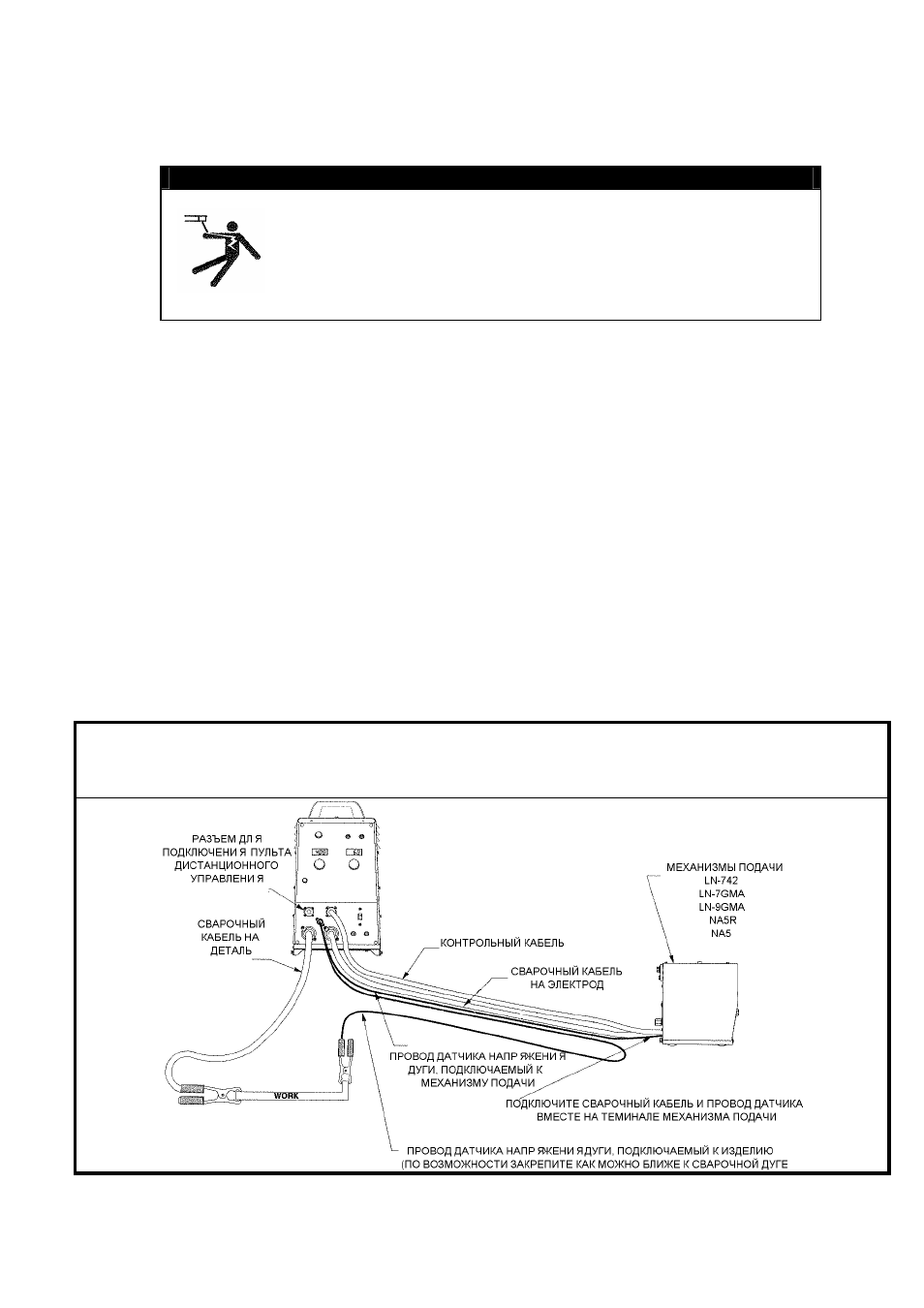

СХЕМА ПОДКЛЮЧЕНИЯ МЕХАНИЗМА ПОДАЧИ LN-742 К СВАРОЧНОМУ ИСТОЧНИКУ
INVERTEC STT II
