IM-582, Invertec STT II Стр.:20/31

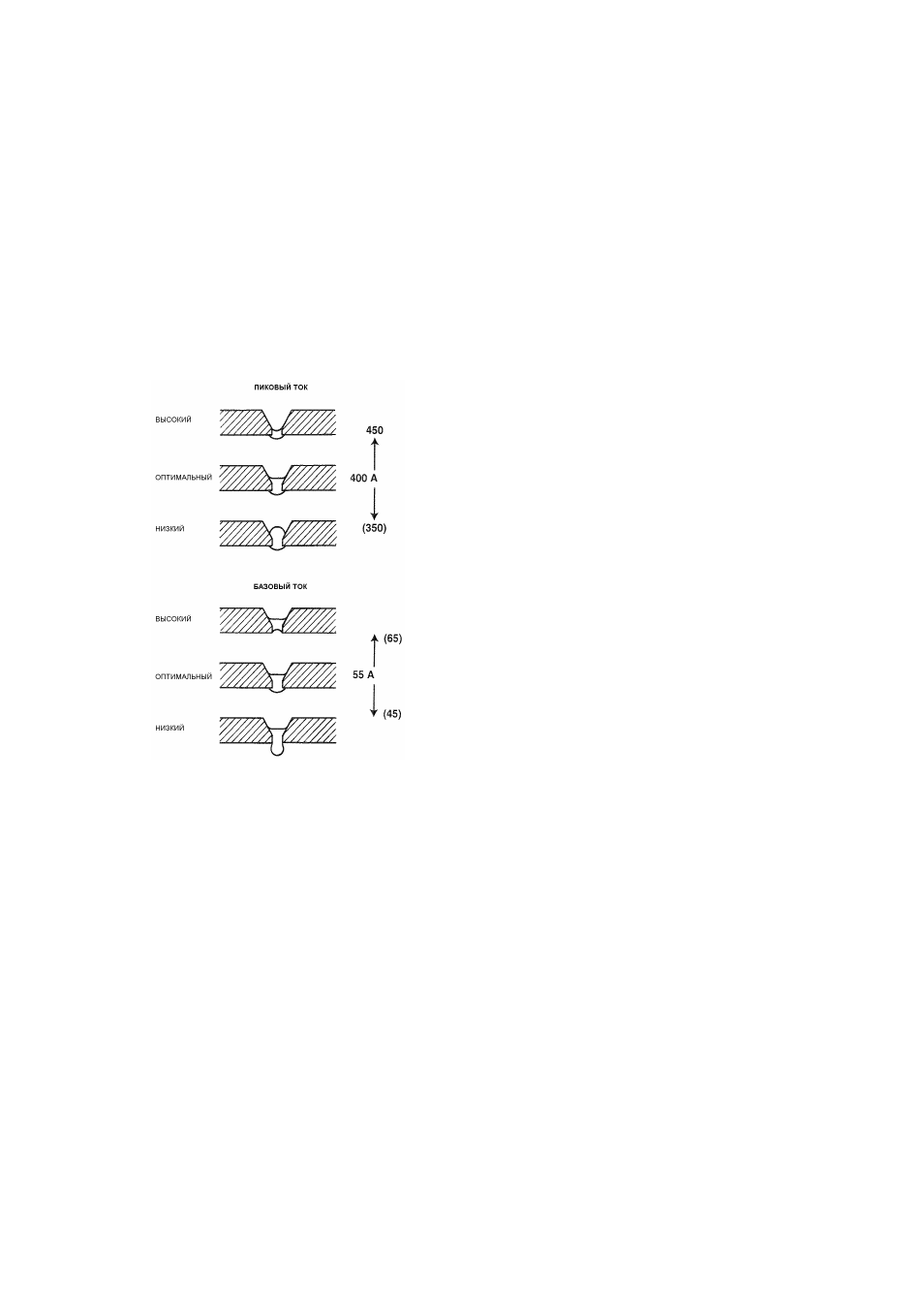

ВЛИЯНИЕ РАЗЛИЧНЫХ СВАРОЧНЫХ ПАРАМЕТРОВ ПРОЦЕССА STT НА ФОРМУ КОРНЕВОГО ШВА
При заданной скорости подачи сварочной проволоки форму корневого шва (наружный и обратный валик) можно
независимо контролировать.
Пиковый ток управляет длиной сварочной дуги, которая влияет на форму корневого шва.
Базовый ток регулирует общее тепловложение, которое влияет на форму обратного валика.
Регулировка длительности заднего фронта импульса ’’ TAILOUT ’’ - это дополнительная регулировка тепловыделений
на дуге. В большинстве случаев при сварке корневых швов регулятор ’’TAILOUT’’ устанавливают в позицию ’’0’’.
Рекомендуемый режим сварки
корневого шва трубы
Диаметр сварочной проволоки :
Тип сварочной проволоки :
Защитный газ :
Скорость подачи :
Пиковый ток :
Базовый ток :
Величина TAIOUT :
Зазор :
Притупление :
0,045’’ (1,1 мм)
L-56
100 % CO
2
170 дюйм/мин
400 А
55 А
0
3/32’’ (2,4 мм)
1/16’’ (1,6 мм)
