ОБСЛУЖИВАНИЕ
! ВНИМАНИЕ !
• Нарушение процедуры разрядки конденсатора может привести к
электрическому шоку.
ПРОЦЕДУРА РАЗРЯДКИ ВХОДНЫХ КОНДЕНСАТОРОВ
1.
Выключите сварочный источник и отключите сетевой кабель от сети питания.
2.
Снимите кожух сварочного источника, предварительно вывинтив винты с шестигранной головкой, крепящие
его.
3.
Избегайте соприкосновения с контактами входных конденсаторов, которые расположены на панели
выключателя.
4.
Подготовьте резистор сопротивлением от 25 до 1000 Ом мощностью не менее 25 Вт. Такой резистор не
поставляется в комплекте с источником. ЗАПРЕЩАЕТСЯ ПРОИЗВОДИТЬ РАЗРЯДКУ КОНДЕСАТОРОВ
ЗАМЫКАНИЕМ НАКОРОТКО ИХ КОНТАКТОВ.
5.
Найдите контакты конденсаторов - две большие шестигранные головки, показанные на рисунке.
6.
При проведении работ используйте защитные очки, диэлектрические перчатки и пассатижи с изолированными
ручками. Зажмите резистор пассатижами и прижмите его концы к контактам конденсаторов. Через 10 секунд
отведите резистор. НЕ КАСАЙТЕСЬ КОНТАКТОВ НЕЗАЩИЩЕННЫМИ УЧАСТКАМИ КОЖИ.
7.
Повторите аналогичную процедуру с контактами на другой стороне машины.
8.
Проверьте напряжение между контактами конденсаторов с помощью вольтметра. Полярность контактов указана
на панели над ними. Напряжение должно быть нулевым. Если какое-либо напряжение еще присутствует, то
следует повторить указанную процедуру.

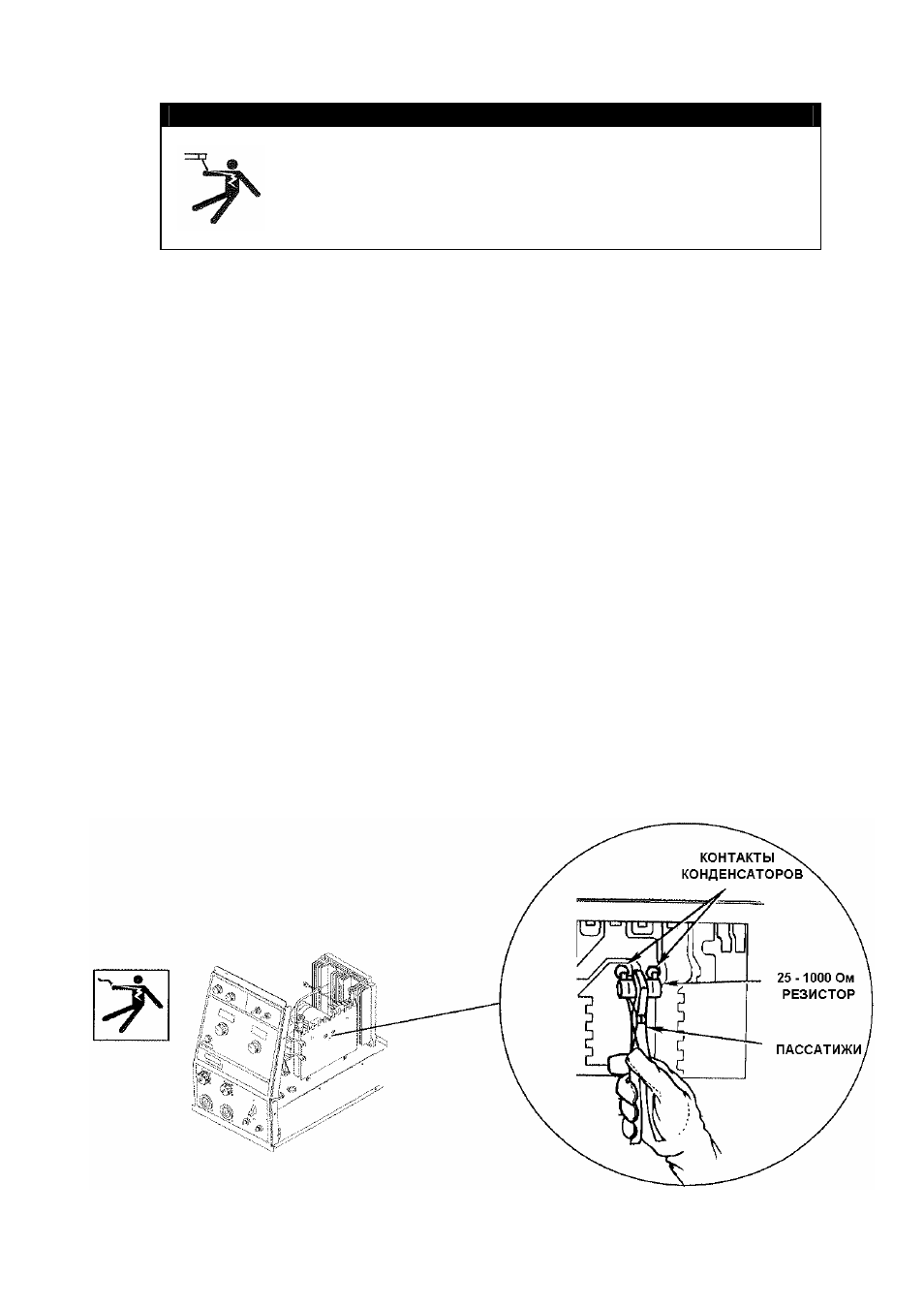

РАСПОЛОЖЕНИЕ КОНТАКТОВ ВХОДНЫХ КОНДЕНСАТОРОВ
