инструкция по эксплуатации станка JET мод.JRD-720R
8
6.
ТРАНСПОРТИРОВКА И УСТАНОВКА
6.1 Демонтаж и упаковка
Электрическое оборудование необходимо
транспортировать и хранить при температуре
от - 25ºС до +55ºС. Если это невозможно, не-
обходимо принять соответствующие меры,
чтобы оборудование выдержало высокую
температуру. Оборудование может выдержать
высокую температуру +70ºС в течение 24 ч а-
сов. Кроме того, необходимо предохранять
оборудование от повреждений из-за вибрации
или ударов.
Для транспортировки станок необходимо за-
паковать и закрепить в упаковке.

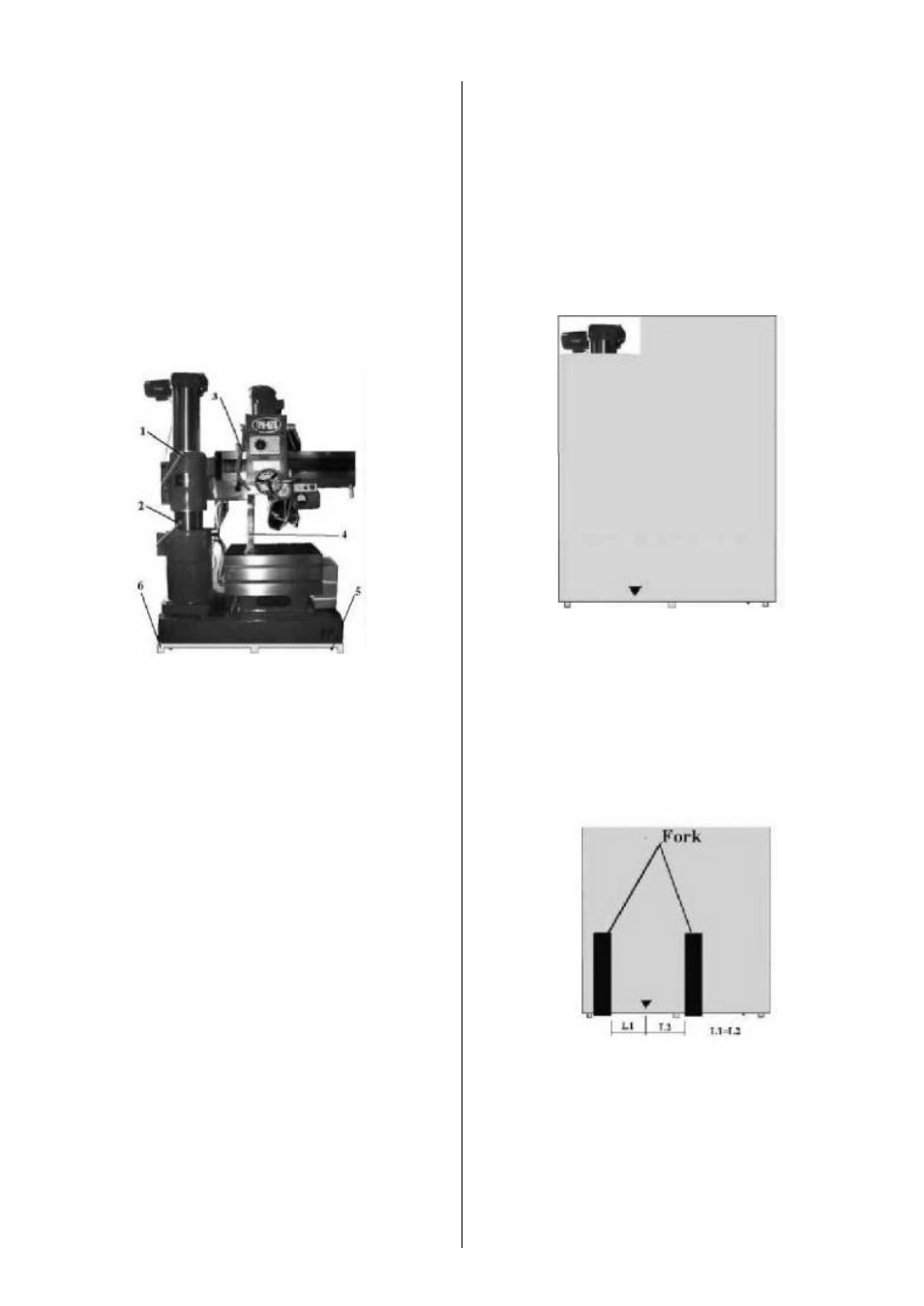

h.
Как закрепить станок, показано на ри-
сунке выше.
i.
1 –
стопорный рычаг консоли: затяните
рычаг по часовой стрелке.
j.
2 –
стопорный рычаг стойки: затяните
рычаг по часовой стрелке.
k.
3 –
стопорный рычаг коробки передач:
поднимите рычаг вверх и затяните его, затем
привяжите к рукоятке изменения скорости,
чтобы рычаг не упал во время транспортиров-
ки.
l.
4 –
деревянная опора. Из-за массы она
может сместиться во время транспортировки.
Деревянный блок необходим для опоры кон-
соли, а также предохраняет от столкновения
во время пробного запуска (не убирайте опору
во время распаковки).
m.
Блок добавлен для того, чтобы редук-
тор не давил всей массой на стойку.
n.
5 –
крепёжный болт. После упаковки,
станок необходимо зафиксировать болтами,
иначе станок будет двигаться во время транс-
портировки. Чтобы предотвратить от станок
от падения, зафиксируйте крепёжными бол-
тами.
o.
6 –
деревянное основание. Облегчит
транспортировку с помощью вилочного погруз-
чика.
Внимание: все рычаги должны быть затянуты.
Обратитесь к разделу «Указания по безопас-
ности», которые касаются транспортировки.
Габаритные размеры (ДхШхВ):
1625
х 810 х 2160 мм
6.2. Транспортировка
Схема массы станка и центра тяжести.
Модель
JRD-720R
Общая масса
1120
кг
Необходимое погрузочное
оборудование
2
тонны
Примечание: убедитесь, что грузоподъём-
ность погрузчика соответствует массе станка.
Стрелка на рисунке обозначает центр тяжести
станка. Он находится на расстоянии примерно
200 мм от стойки, если измерять от середины
деревянного блока.
6.2.1
Перемещение станка
Для перемещения станка используется вилоч-
ный погрузчик.
На рисунке показано, как перемещать станок
при помощи вилочного погрузчика.
a.
Для перемещения поддона должен быть
погрузчик соответствующей грузоподъемно-
сти.
b.
Как показано на рисунке, вставьте вилы в
отверстия внизу поддона.
c.
Отрегулируйте расстояния от вил до цен-
тра тяжести (L1 и L2=350 мм).
d.
Вилы погрузчика должны полностью за-
ходить в отверстия поддона.
e.
Закрепите станок на погрузчике с помо-
