инструкция по эксплуатации станка JET мод.JRD-720R
16

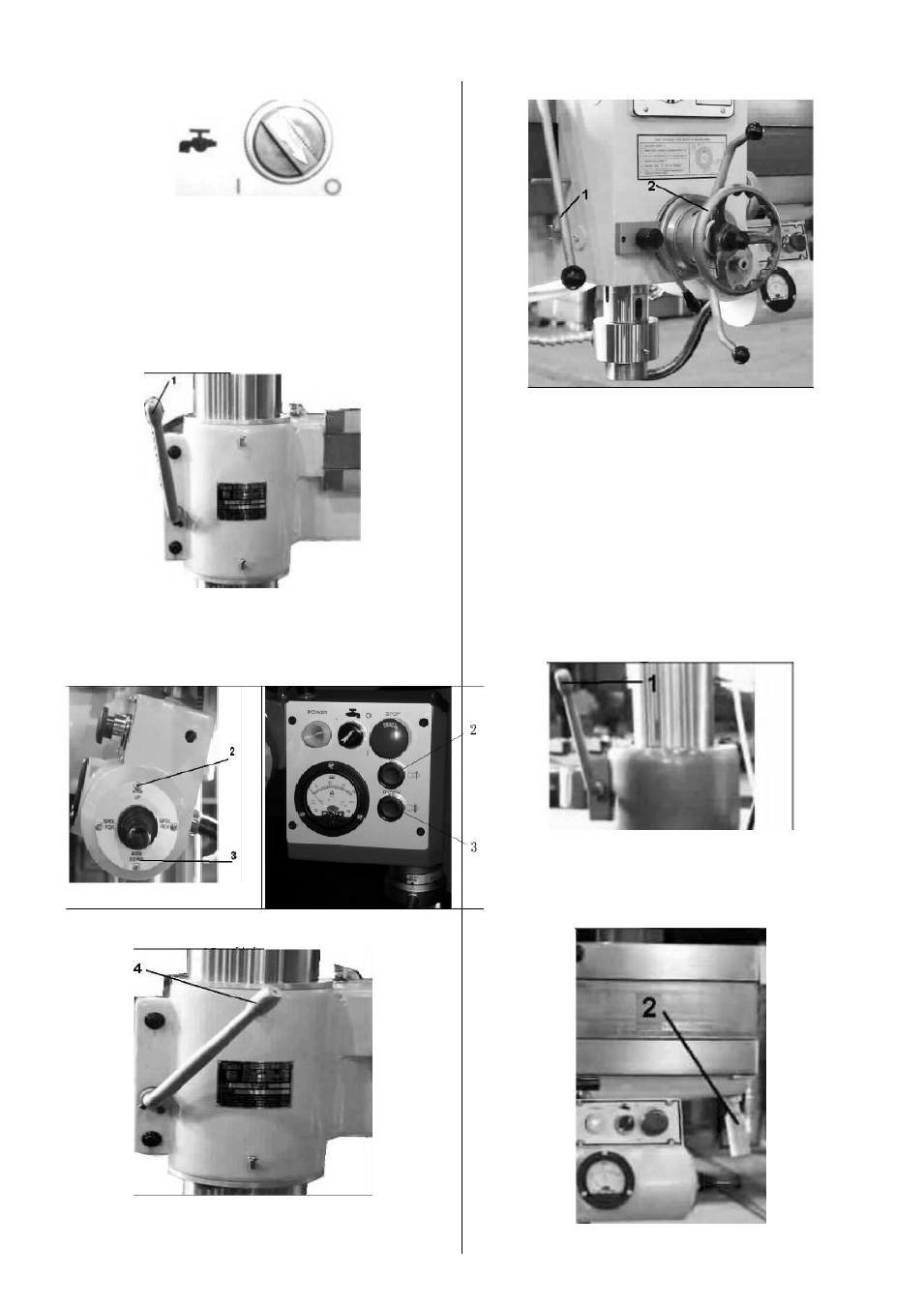

7.6
Подача СОЖ
Чтобы включить подачу СОЖ, установите вы-
ключатель в положение "ON" – «ВКЛ».
Чтобы выключить подачу СОЖ, установите
выключатель в положение "OFF" – «ВЫКЛ».
7.7 Подъём консоли
1
Чтобы ослабить рукоятку, поворачивайте ру-
коятку консоли против часовой стрелки, как
показано на рисунке (№1).
2
Включите перекрестный выключатель или
нажмите на кнопу «up», как показано на рисун-
ке справа (№2).
Выключите перекрестный выключатель или
нажмите на кнопку "down" (№3) – консоль вниз.
3
Поверните стопорную рукоятку (4) по часовой
стрелке, чтобы зафиксировать консоль.
Внимание: если консоль зафиксирована,
ее невозможно опустить или поднять.
7.8 Поворот консоли вправо или влево
1.
Чтобы ослабить стопорную рукоятку голо-
вы, опустите ее вниз, как показано на рисунке
1.
2.
Вращайте маховик по часовой стрелке,
чтобы подвинуть консоль вправо и против ча-
совой стрелки, чтобы повернуть консоль вле-
во, как показано на рисунке 2.
3.
Чтобы зафиксировать голову, поднимите
рукоятку вверх, как показано на рисунке 1.
7.9
Вращение консоли вперед назад
1.
Чтобы ослабить стопорную рукоятку кон-
соли, поверните рукоятку против часовой
стрелки, как показано на Рис. 1.
2.
Чтобы подвинуть консоль назад, подвинь-
те фиксатор консоли назад, как показано на
Рис. 2.я. Чтобы подвинуть консоль вперед, по-
верните фиксатор вперед, как показано на Рис.
2.
3.
Чтобы зафиксировать рукоятку, поверните
