инструкция по эксплуатации станка JET мод.JRD-720R
18

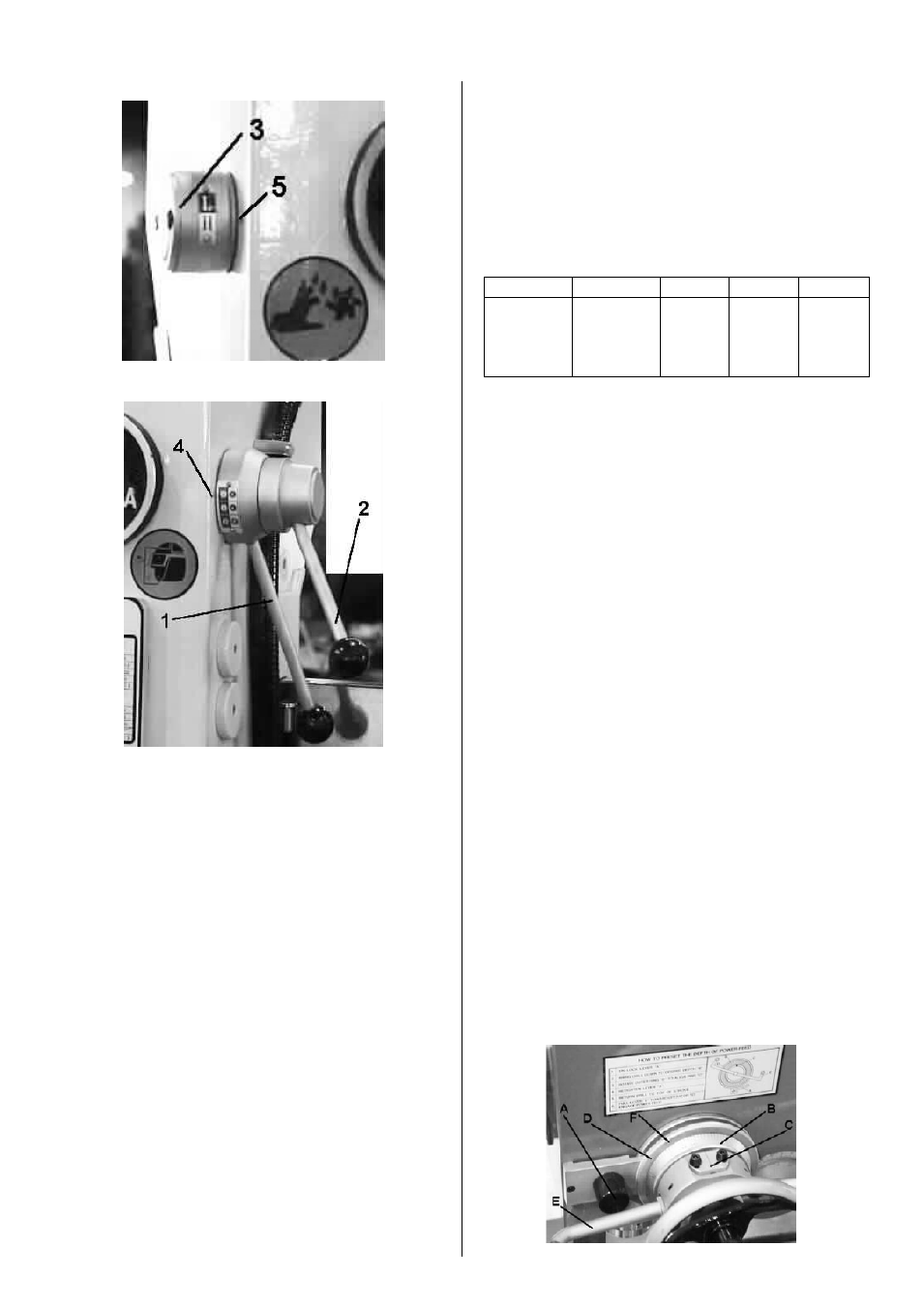

Изменение частоты вращения шпинделя
Рис. а
Рис. b
1.
Регулировочная рукоятка изменения ско-
рости: 3 скорости
2.
Регулировочная рукоятка скорости: 2 ско-
рости. Рукоятка для выбора высокой и низкой
скорости
3.
Ручка регулировки диапазона скорости:
высокий, низкий. Для индикации текущей ско-
рости
4.
Исходная точка для регулировочной руко-
ятки: 3 скорости. Она относится к текущему
положению рукоятки переключения скоростей:
3
5.
Исходная точка для регулировочной руко-
ятки: 2 скорости
Инструкции по изменению частоты враще-
ния шпинделя:
a.
Шпиндель должен вращаться.
b.
В таблице выберете соответствующую
скорость.
c.
Включите выключатель подачи.
Внимание:
a.
Перед изменением частоты вращения
шпинделя остановите шпиндель.
b.
Для безопасности нажмите на кнопку ава-
рийного останова.
c.
Меняйте частоту вращения шпинделя
только после полной остановки шпинделя.
Спидометр, когда переключатель полюсов
в положении «Low» – «Низкий».
Положение выключатель
7.11 Автоматическая подача
7.11.1
Таблица автоматической подачи
Шаг
N
1
2
3
Оборот-
ная пода-
ча
Ней-
тральное
положе-
ние
0,05
мм/об
0,09
мм/об
0,15
мм/об
7.11.2
Изменение скорости автоподачи
a.
Проверьте спидометр и выберете соответ-
ствующую скорость.
b.
Включите подачу.
Внимание: меняйте скорость подачи толь-
ко во время вращения шпинделя.
7.11.3
Подача заготовки (менее 25 кг)
Инструкция по подаче заготовки (заготовка
находится около станка)
1.
Отключите станок от сети.
2.
Наденьте перчатки.
3.
Сядьте на корточки перед заготовкой.
4.
Поднимите заготовку двумя руками.
5.
Вставая, поднимайте заготовку.
6.
Двигайте заготовку к рабочему столу.
Подача заготовки (более 25 кг)
Инструкция по подаче заготовке (заготовка
находится около станка)
1.
Отключите станок от сети.
2.
Наденьте перчатки.
3.
Подвиньте подъёмное устройство как
можно ближе к заготовке.
4.
Расположите подъёмные канаты или
ремни под заготовкой (используйте два кана-
та или ремня). Если в заготовке есть отвер-
стия для подъёмных ремней, закрепите ремни
стопорным штифтом и поднимите крючком.
5.
Перемещайте заготовку к рабочему столу.
7.11.4 Установка глубины автоматической
подачи
