инструкция по эксплуатации станка JET мод.JRD-720R
15
отверстии для демонтажа сверла (Рис. b).
g.
Вставьте клин в отверстие (Рис. с).
h.
Ударяйте по клину пластмассовым молот-
ком или медным бруском до тех пор, пока
сверло и зажимной патрон не упадут на дере-
вянную планку.
Внимание: расстояние между деревянной
планкой, сверлом и зажимным патроном
должно быть около 30 мм.
Монтаж сверлильной головы и зажимного
патрона:
a.
Отодвиньте сверло или редуктор как
можно выше.
b.
Отключите станок от сети.
c.
Наденьте перчатки.
d.
Вставьте толстую деревянную пластину
под сверло и зажимной патрон.
e.
Поверните рукоятку подачи по часовой
стрелке и опустите шпиндель на 150-200 мм
(Рис. а).
f.
Поворачивайте вращающийся вал от
втулки до тех пор, пока его не будет видно
сзади станка из отверстия для демонтажа
сверла (Рис. b).
g.
Наконечник сверла должен быть направ-
лен вверх (Рис. d).
h.
Установите сверло и зажим на вращаю-
щийся вал, тело сверла должно быть встав-
лено в отверстия для демонтажа сверла (Рис.
b).
i.
Поверните рукоятку против часовой
стрелки. Опускайте шпиндель, пока сверло и
нижняя часть зажимного патрона не коснется
деревянной планки. Следите, чтобы сверло
не выпало.
Внимание:
Расстояние между деревянной планкой, свер-
лом и наконечником зажима должно быть око-
ло 30 мм.
7.3.2
Монтаж и демонтаж сверла с цилинд-
рическим хвостовиком

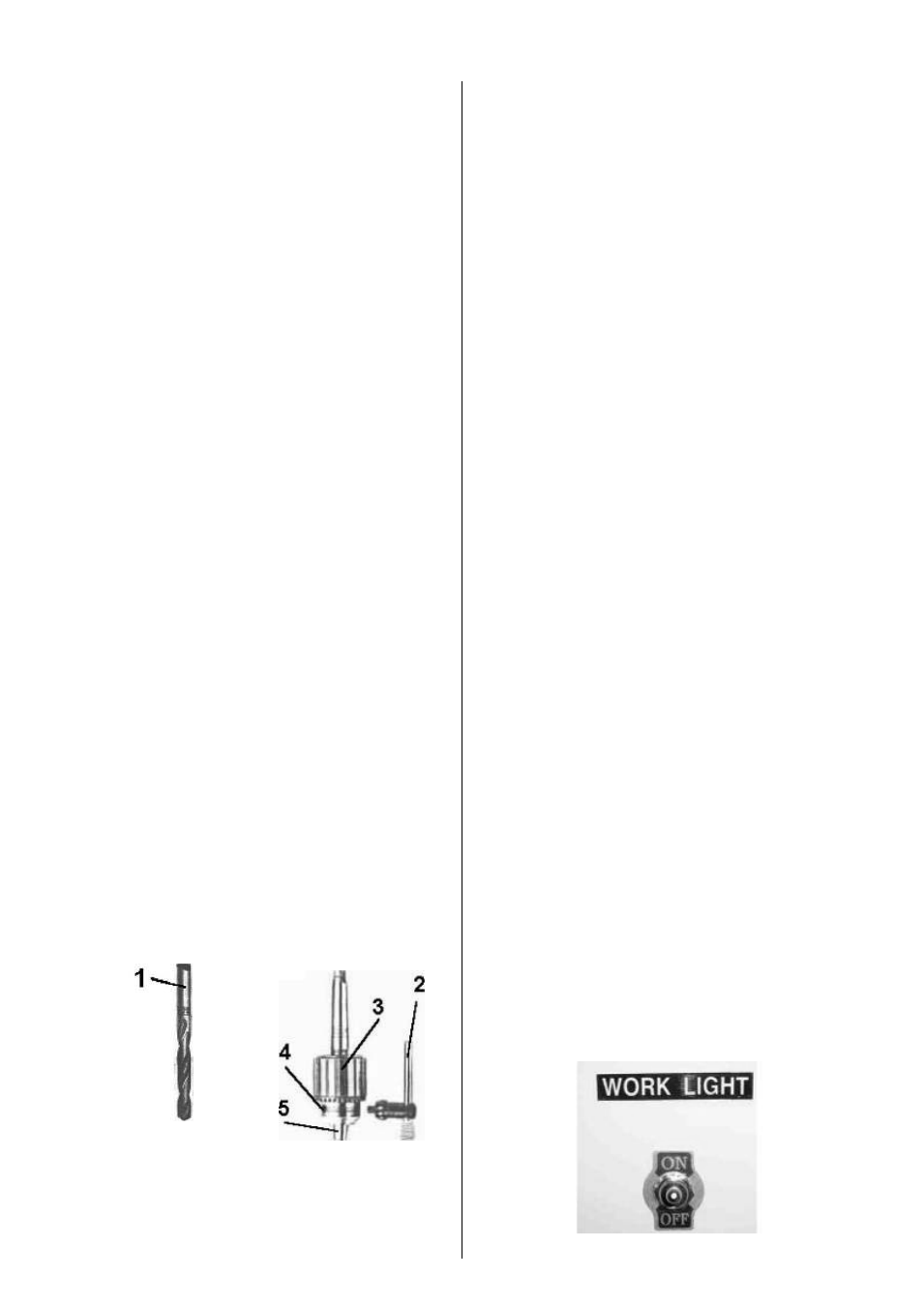

Рис. a Рис. b
1.
Сверло
2.
Ключ
3.
Стопорное кольцо
4.
Отверстие для ключа
5.
Зажимной патрон
Демонтаж сверла с цилиндрическим хво-
стовиком:
a.
Отодвиньте сверло или поднимите редук-
тор как можно выше.
b.
Отключите станок от сети.
c.
Наденьте перчатки.
d.
Вставьте ключ в отверстие.
e.
Поворачивайте ключ против часовой
стрелки, пока зажимной патрон не выпадет.
Монтаж сверла с цилиндрическим хвосто-
виком:
a.
Отодвиньте сверло или поднимите редук-
тор как можно выше.
b.
Отключите станок от сети.
c.
Наденьте перчатки.
d.
Отрегулируйте стопорное кольцо, чтобы
можно было вставить сверло.
e.
Установите сверло в зажимной патрон на
25 мм.
f.
Установите ключ в отверстие.
g.
Поворачивайте ключ по часовой стрелке,
пока сверло не будет зафиксировано.
Внимание:
Сверло должно быть установлено, по крайней
мере, на 25 мм, иначе сверло может сломать-
ся или сверление будет неточным.
7.4
Включение и выключение станка
7.4.1.
Включение
a.
Поверните внешний выключатель в поло-
жение "ON" – «ВКЛ».
b.
Поверните сетевой выключатель станка в
положение "ON" – «ВКЛ».
7.4.2 Выключение
a.
Поверните сетевой выключатель станка в
положение "OFF" – «ВЫКЛ».
b.
Поверните внешний выключатель в поло-
жение "OFF" – «ВЫКЛ».
Внимание: при чрезвычайной ситуации на-
жмите на кнопку аварийного останова, что-
бы отключить питание станка.
Кнопка аварийного останова не может исполь-
зоваться для включения и выключения станка.
7.5
Местное освещение
Включите лампу местного освещения. Уста-
новите выключатель в положение "ON" –
«ВКЛ». Чтобы выключить лампу местного ос-
вещения, установите выключатель в положе-
ние "OFF" – «ВЫКЛ».
Для станка JRD-720R
