инструкция по эксплуатации станка JET мод.JRD-720R
23
3.
Поставьте контейнер под отверстием для
слива масла.
4.
Откройте отверстие для слива масла гаеч-
ным ключом.
5.
После слива масла наденьте на пробку
уплотнитель и затяните пробку.
6.
Снимите пробку для залива масла.
7.
Добавляйте масло в соответствии с грани-
цами в мерном стекле.
8.
Затяните пробку для залива масла.
9.2.6

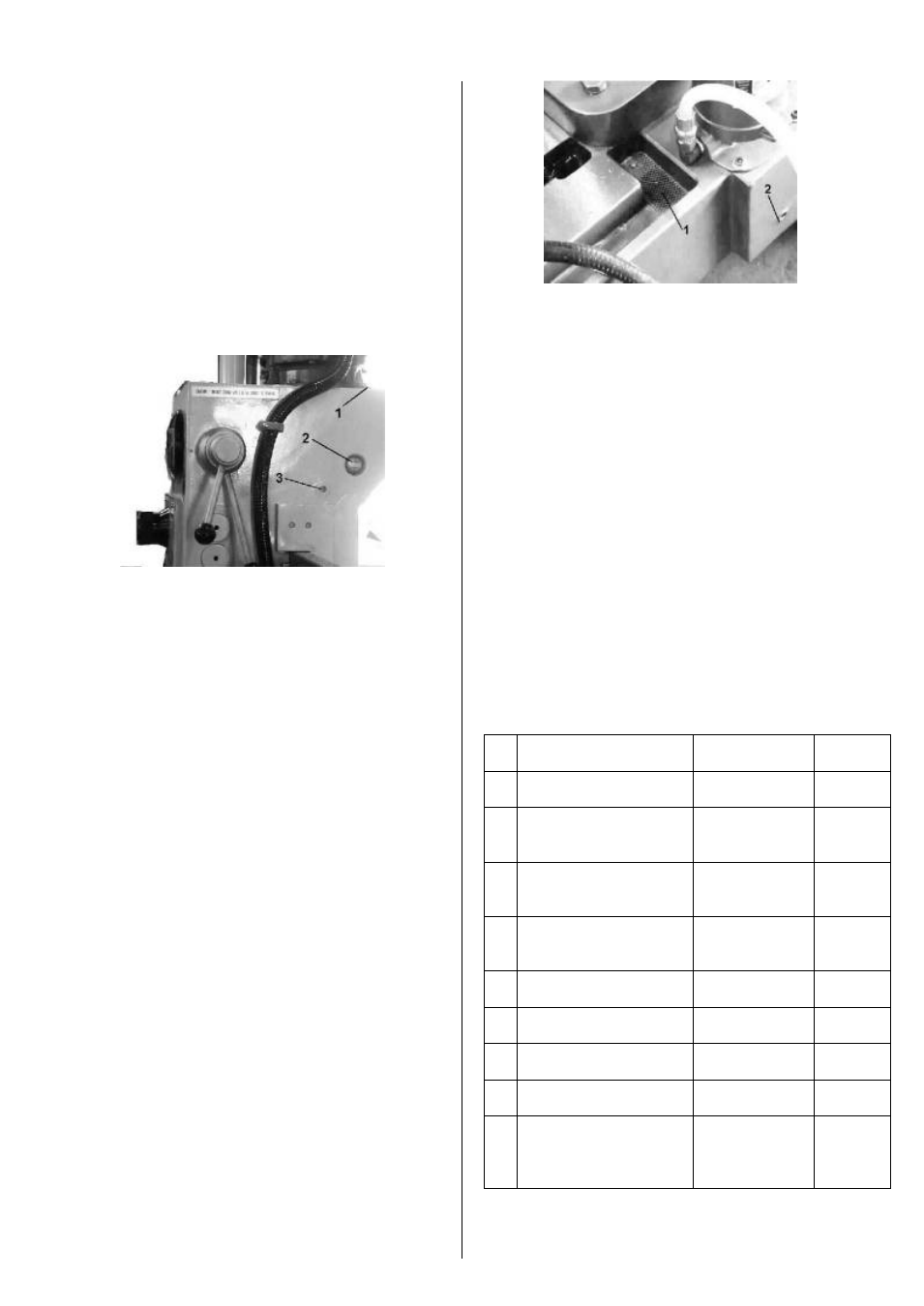

Замена масла в редукторе
Перед заменой масла выключите станок из се-
ти и нажмите на кнопку аварийного останова.
1. Отверстие для залива масла
Это отверстие для добавления или замены
масла.
2. Мерное стекло
С помощью мерного стекла можно определить
уровень масла. Уровень масла должен быть
между верхней и нижней линиями. Если уровень
масла опустился до нижней границы, необходи-
мо добавить масло, чтобы уровень масла сов-
падал с верхней границей, но не превосходил
её.
3. Отверстие для слива масла
Отверстие для слива масла во время замены.
Для замены масла необходимо
Масло 4,5 л
Контейнер и гаечный ключ
Замена масла:
1.
Отключите станок от сети.
2.
Нажмите на кнопку аварийного останова.
3.
Поставьте контейнер под отверстием для
слива масла.
4.
Откройте отверстие для слива масла гаеч-
ным ключом.
5.
После слива масла наденьте на пробку
уплотнитель и затяните пробку.
6.
Снимите пробку для залива масла.
7.
Добавляйте масло в соответствии с грани-
цами в мерном стекле.
8.
Затяните пробку для залива масла.
9.3
Замена смазочно-охлаждающей жидко-
сти
Перед заменой СОЖ отключите станок от сети
и нажмите кнопку аварийного останова.
1. Отверстие для залива масла
Это отверстие для добавления или замены
СОЖ.
2. Отверстие для слива масла
Отверстие для слива СОЖ во время замены.
Для замены СОЖ необходимо:
СОЖ 30 л
Контейнер и гаечный ключ
Замена СОЖ:
1.
Отключите станок от сети.
2.
Нажмите на кнопку аварийного останова.
3.
Поставьте контейнер под отверстием для
слива масла.
4.
Откройте отверстие для слива масла гаеч-
ным ключом.
5.
После слива СОЖ наденьте на пробку уплот-
нитель и затяните пробку.
6.
Залейте СОЖ через отверстие так, чтобы
оставалось 5 мм до края.
9.4 Техническое обслуживание и замена
масла
№ Расположение
Масло
Время
замены
1.
Отверстия для залива
масла на стойке
Масло
Mobil
Vactra AA
Ежеме-
сячно
2.
Отверстия для залива
масла на верхушке ре-
дуктора
Масло
Mobil
Vactra AA
Ежеме-
сячно
3.
Отверстия для залива
масла с правой стороны
редуктора
Масло
Mobil
Vactra AA
Ежеме-
сячно
4.
Отверстия для залива
масла с левой стороны
редуктора
Масло
Mobil
Vactra AA
Ежеме-
сячно
5.
Отверстия для залива
масла на шпинделе
Масло Shell Al-
vania 2
Ежеме-
сячно
6
Замена масла в редук-
торе двигателя консоли
Масло
Mobil
Vactra AA
Ежегодно
7
Замена масла в редук-
торе
Масло
Mobil
Vactra AA
Ежегодно
8
Замена СОЖ
СОЖ
Ежеме-
сячно
9
Консоль
передает
трансмиссию шарико-
вому винту. The arm
transmit ion ball screw
Масло Shell Al-
vania 2
Ежеме-
сячно
