инструкция по эксплуатации станка JET мод.JRD-720R
20
7.14

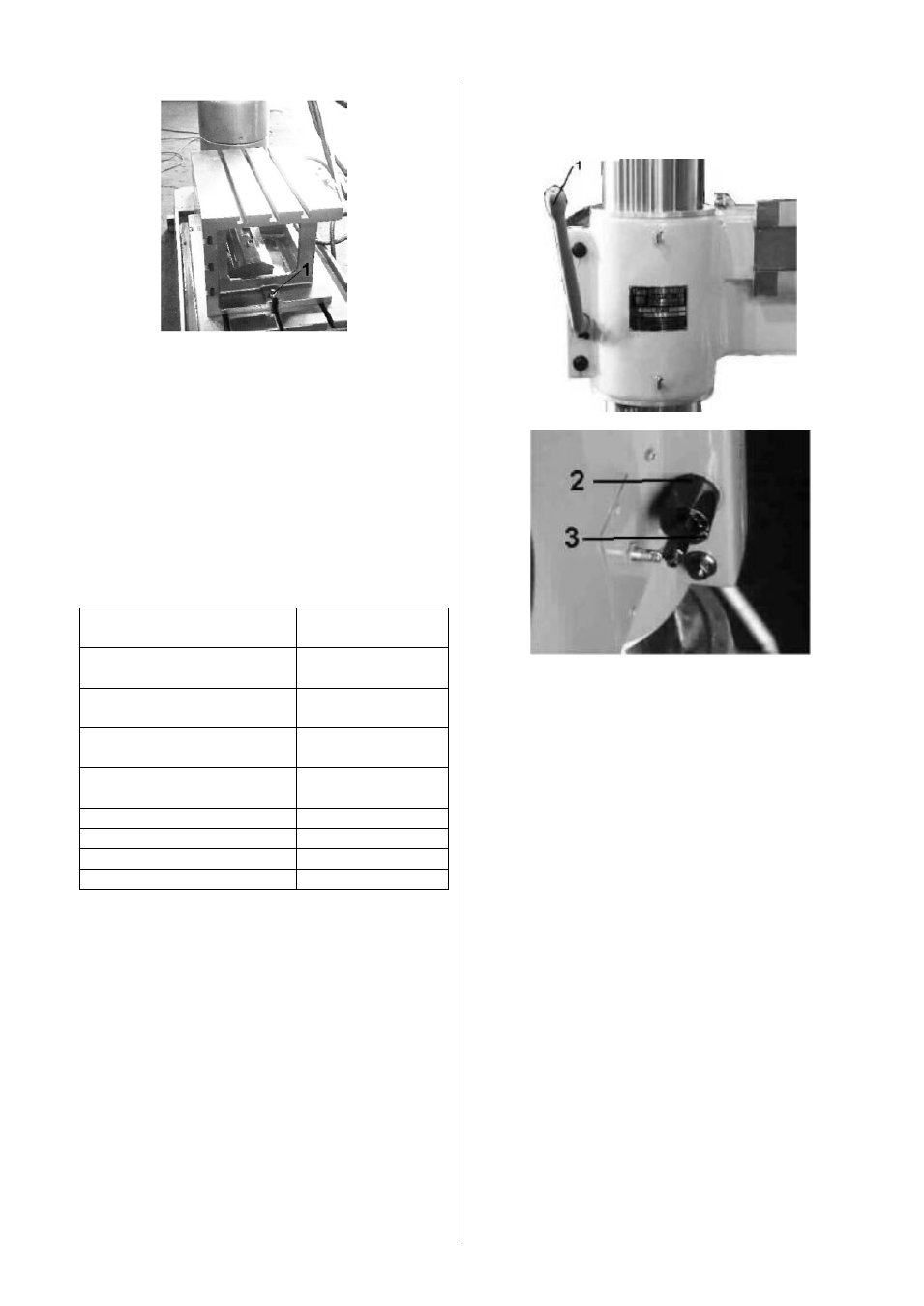

Монтаж и демонтаж рабочего стола
Демонтаж стола:
1.
С помощью ключа ослабьте гайку (см.
Рис.). Откручивайте гайку против часовой
стрелки.
2.
То же самое сделайте с другой стороны.
Монтаж стола:
1.
Очистите основание от стружки с помо-
щью металлической щётки.
2.
Очистите рабочий стол и основание тряп-
кой.
Установите Т-образные болт в канавку на ос-
новании. Затяните гайку.
7.1
5 СОЖ для разных видов материалов
Низкоуглеродистая
сталь
Нефть, живот-
ный жир
Малоуглеродистая
сталь
Нефть, живот-
ный жир
Высокоуглеродистая
сталь
Нефть, живот-
ный жир
Нержавеющая сталь
Нефть, живот-
ный жир
Марганцевая сталь
Нефть, живот-
ный жир
Чугун
-
Ковкий чугун
Нефть
Латунь, бронза
Керосин
Алюминий и сплавы
Керосин
Внимание: если нет СОЖ, то единственный
способ продлить срок службы сверла –
снизить частоту вращения шпинделя и
скорость подачи. Если есть утечка охлаж-
дающей жидкости, немедленно уберите
жидкость с пола.
8.
РЕГУЛИРОВКА
8.1 Общие указания
Регулировка станка необходима после опре-
делённого срока работы, когда изношенные
детали требуют настройки. В сверлильном
станке есть три детали, которые необходимо
регулировать: стопорная рукоятка консоли,
зазор между редуктором и направляющей
консоли, соединение между рукояткой подачи
и муфтой и максимальным диапазоном регу-
лировки шпинделя.
8.2 Стопорная рукоятка консоли
После 3-5 лет работы станка стопорная рукоят-
ка консоли опускается. Её необходимо отрегу-
лировать.
Рис. a
Рис. b
1.
Стопорная рукоятка консоли
2.
Гайки для регулировки рукоятки
3.
Стопорные болты
Регулировка стопорной рукоятки консоли:
a.
Отключите станок от сети.
b.
Нажмите на кнопку аварийного останова.
c.
Ослабьте стопорную рукоятку консоли (Рис.
а, № 1).
d.
Ослабьте стопорные болты (Рис. B, № 3).
e.
Поверните регулировочные гайки по часо-
вой стрелке на один оборот (Рис. b, № 2).
f.
Затяните стопорные болты (Рис. b, № 3).
g.
Затяните стопорную рукоятку консоли
(Рис. а, № 1).
8.3
Регулировка зазора между редуктором
и направляющей консоли
После некоторого времени эксплуатации меж-
ду редуктором и направляющей консоли появ-
ляется зазор. Необходимо отрегулировать на-
правляющую консоли и подшипник вала.
