Jet Tools JWS-35X - Инструкция (Страница 31)

ПРЕДУПРЕЖДЕНИЕ не используйте стандартное ограждение для коротких деталей (12 дюймов или
меньше в длине по стороне, которая будет фрезероваться). Вместо этого используйте упор для
фрезерования под углом до 45 градусов или специальное крепление, чтобы избежать потери
контроля над заготовкой при движении.

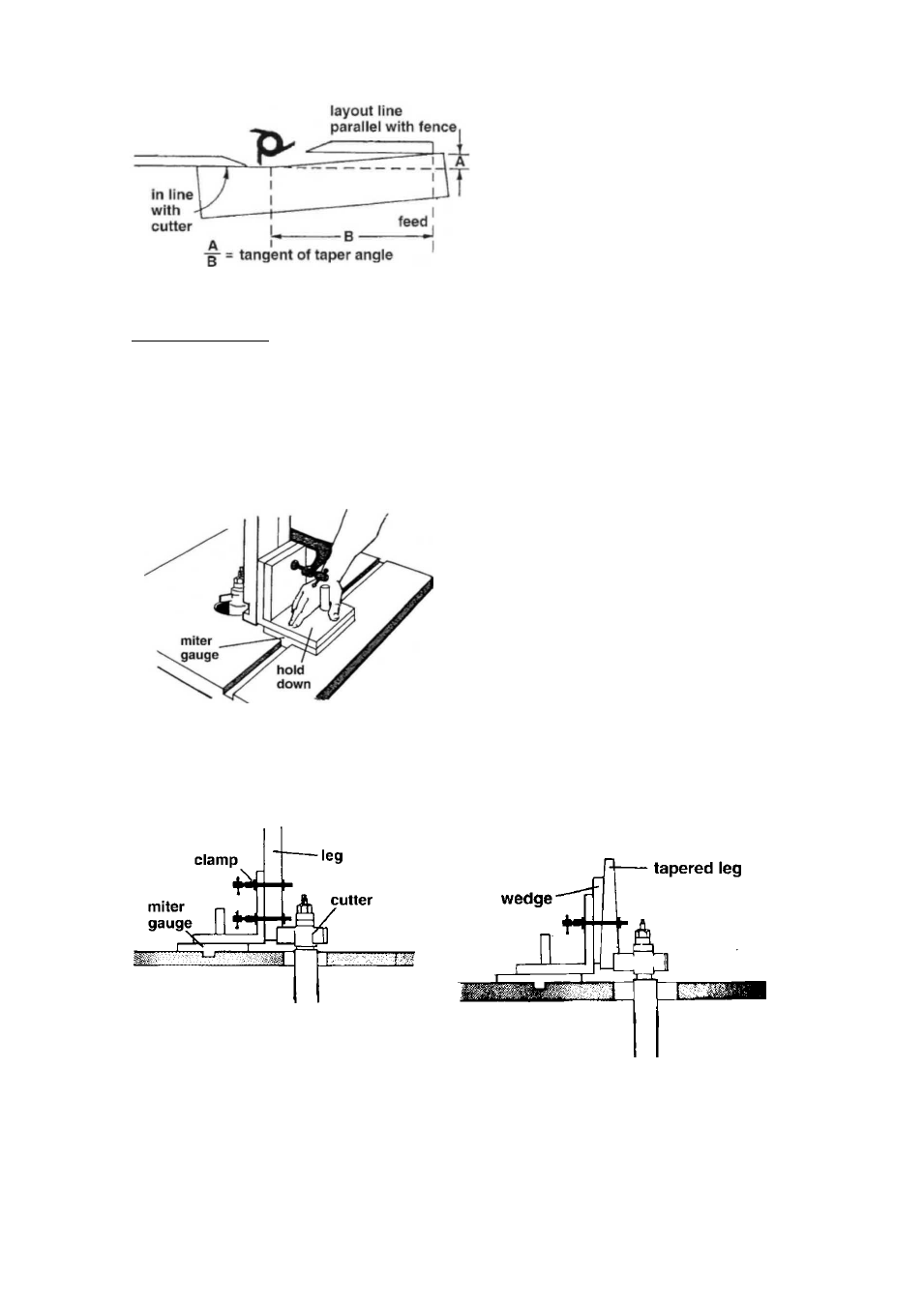

Соединение на шипах
Шипорезное крепление, иллюстрированное в иллюстрации 60, показывает шаблон с упором под углом до 45
градусов, оборудованный прижимом для того, чтобы делать торцевые соединения узких заготовок.
Шаблон с упором под углом до 45 градусов может также быть приспособлен, чтобы делать и шипы и пазы
для обвязки ног столов, стульев, и т.д. Установите ногу в зажимном приспособлении и фрезеруйте, как
показано на рис. 61.
Отметьте: Если нога сужается, используйте клин, чтобы установить сторону, оказывающуюся перед фрезой
в вертикальном положении под углом 90 градусов, как показано на рис. 62.
Рис. 59
Рис. 60
Рис. 61
Рис. 62
