Когда Эл. питание поступило на станок, зеленый свет всегда включен независимо от того, вращается
шпиндель или нет.
Отметьте: Кроме того, переключатель направления вращения должен быть повёрнут влево (или право), и
дверца тумбы должна быть закрыта.
Стоп – Красный круглый выключатель, для остановки вращения шпинделя.
Остановка по перегрузу двигателя - Когда фрезерный станок останавливается, не нажав кнопку остановки,
как результат неправильного фрезерования или заклинивания детали, выбивает плавкий предохранитель
или тепловой выключатель и т.п. сделайте следующее:
1. Нажмите красную кнопку, чтобы перезагрузить основной выключатель, поверните корпус красной кнопки
вправо, чтобы он отжался от основного корпуса .
2.
Нажмите зеленую кнопку, чтобы перезапустить станок.
Ключ Безопасности

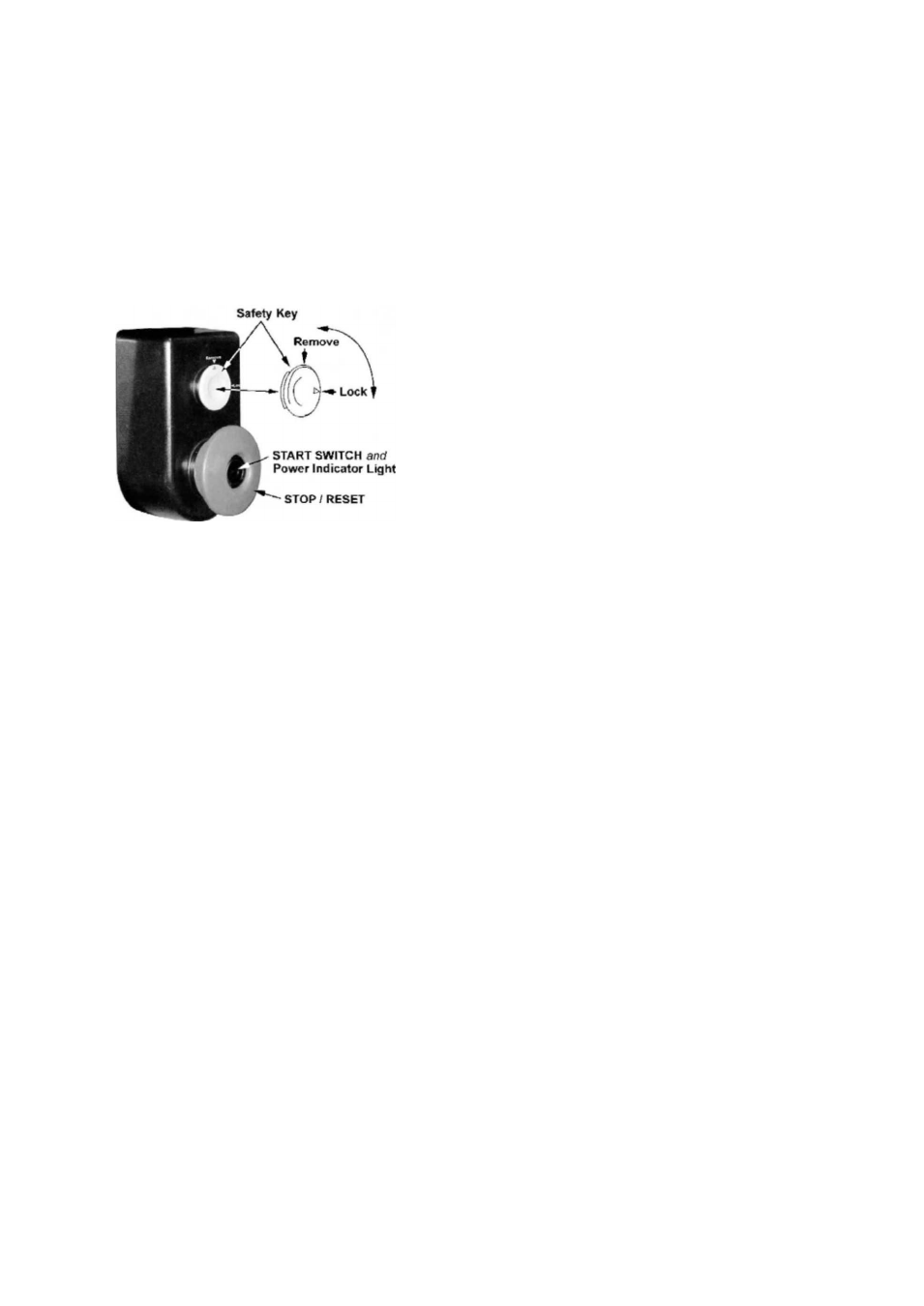

Старт/стоп выключатель Фрезерного станка JWS-35X, имеет магнитный ключ безопасности. Когда в месте на
выключателе как показано на иллюстрации 18, магнитный ключ безопасности повёрнут вправо, реле
втягивается и позволяет станку запускаться и останавливаться, когда соответствующие выключатели будут
нажаты. Будучи магнитным, ключ может быть удален, чтобы сделать станок не работоспособным и может
быть убран для безопасного хранения, приложив его под столом или другой магнитной поверхности.
Перед использованием фрезерного станка, поместите ключ на панель выключателя, чтобы совпали линии
стрелки на ключе с указательной стрелкой на панели. Далее вращайте ключ так, чтобы стрелка совпала в
линию со стрелкой ЗАМКА на панели . Это будет препятствовать тому, чтобы ключ безопасности выпал из-за
вибрации, когда станок будет использоваться.
Работа на станке
Следующий раздел содержит ознакомительную информацию и не предназначен, чтобы раскрыть все
возможные варианты или методы, использования фрезерных станков. Консультируйтесь с книжными
источниками информации, пройдите обучение, и/или говорите с опытными пользователя фрезерных станков,
чтобы получить недостающие навыки и знания, а также узнать широту возможностей фрезерных станков.
Данный раздел переведен с американского языка, но не редактирован.
Краткий обзор
Прежде, чем включить станок в эл. сеть, Проверьте двигатель и монтажные схемы выключателя для
подсоединения к эл. питанию. Проверьте, чтобы все установочные винты и болты были затянуты.
Включите двигатель на несколько секунд, чтобы установить правильность вращения. Шпиндель должен
вращаться против часовой стрелки, смотря сверху на шпиндель. Это правильное направление вращения.
Включите станок на холостом ходу, чтобы убедиться, что все вращающиеся части работают должным
образом без чрезмерной вибрации. Если вибрация увеличивается, переустановите фрезерный станок до
начала работы на станке.
Защитные устройства
Защитные устройства, такие как защитный кожух, фиксаторы, ручки крепления, прижимы, толкатели
(иллюстрация 19), антисколы и роликовые удлинения должны использоваться в большинстве операций при
работе станка.
Иллюстрация 19 показывает толкатель, который можно легко сделать из отходов древесины.
Отметьте: Для показа скрытых деталей и узлов фрезерного станка, защитные приспособления были
удалены с большинства иллюстраций. Все операции на фрезерном станке должны быть сделаны с
надлежащей защищённостью на столе и в любом другом устройстве, которое обеспечивает безопасность
оператора.
Понимание направления Волокон древесины
Постарайтесь разместить заготовку по направлению волокон поверхности заготовки, когда это возможно.
Рис. 18
