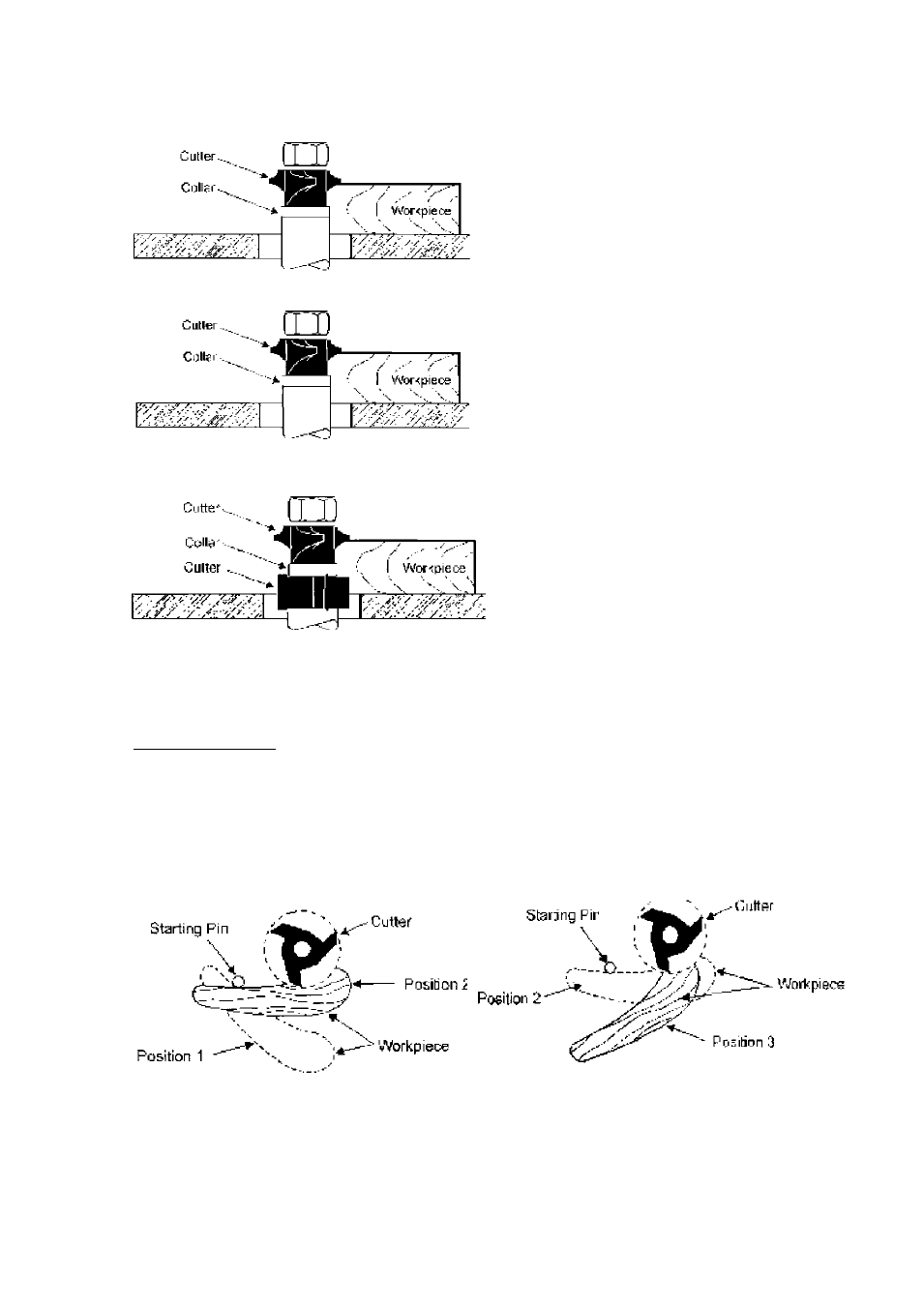

Проставочные кольца могут использоваться выше, ниже или между режущим инструментом.
1.
Когда проставочное кольцо устанавливается ниже режущего инструмента (рис. 39)
2. Когда проставочное кольцо устанавливается выше режущего инструмента (рис. 40)
3. Использование проставочного кольца между этими двумя фрезами имеет преимущества и неудобства
первых двух расположений, и часто используется, где оба края работы должны фрезероваться (рис. 41).
Отметьте: желательно поместить фрезу настолько низко насколько возможно на шпинделе, чтобы
уменьшить шпиндельное отклонение и гарантировать самый лучший вариант. Также удостоверьтесь, что
соединяющиеся поверхности режущего инструмента гладкие, чистые и без механических повреждений.
Упорный штифт
ПРЕДУПРЕЖДЕНИЕ Использования упорного штифта требует большого опыта и навыков в работе на
фрезерных станках. Если Вы никогда не использовали этот метод, рекомендуется, чтобы Вы
получили обучение от компетентного человека. Не компетентность может привести к серьезному
повреждению.
Упорный штифт используется, чтобы удерживать деталь, начиная движение при фрезеровании.
1. Заготовка должна быть размещена в положение 1, (рис 42), используя упорный штифт как точку прижима
2. Придвигайте деталь к инструменту как показано в положении 2. Заготовка теперь опирается на упорный
штифт и обводной подшипник.
3 . После того, как фрезерование было начато (рис. 43), деталь двигайте против вращения режущего
инструмента .
Рис. 43
Фрезерование радиусных и круглых деталей
Большие круглые и радиусные детали фрезеровать легче, чем маленькие. Однако, меньшие детали требуют
использования специальных зажимных приспособлений и шаблонов для фрезерования, показанных на рис.
44.
Рис. 41
Рис. 39
Рис. 42
Рис. 40
