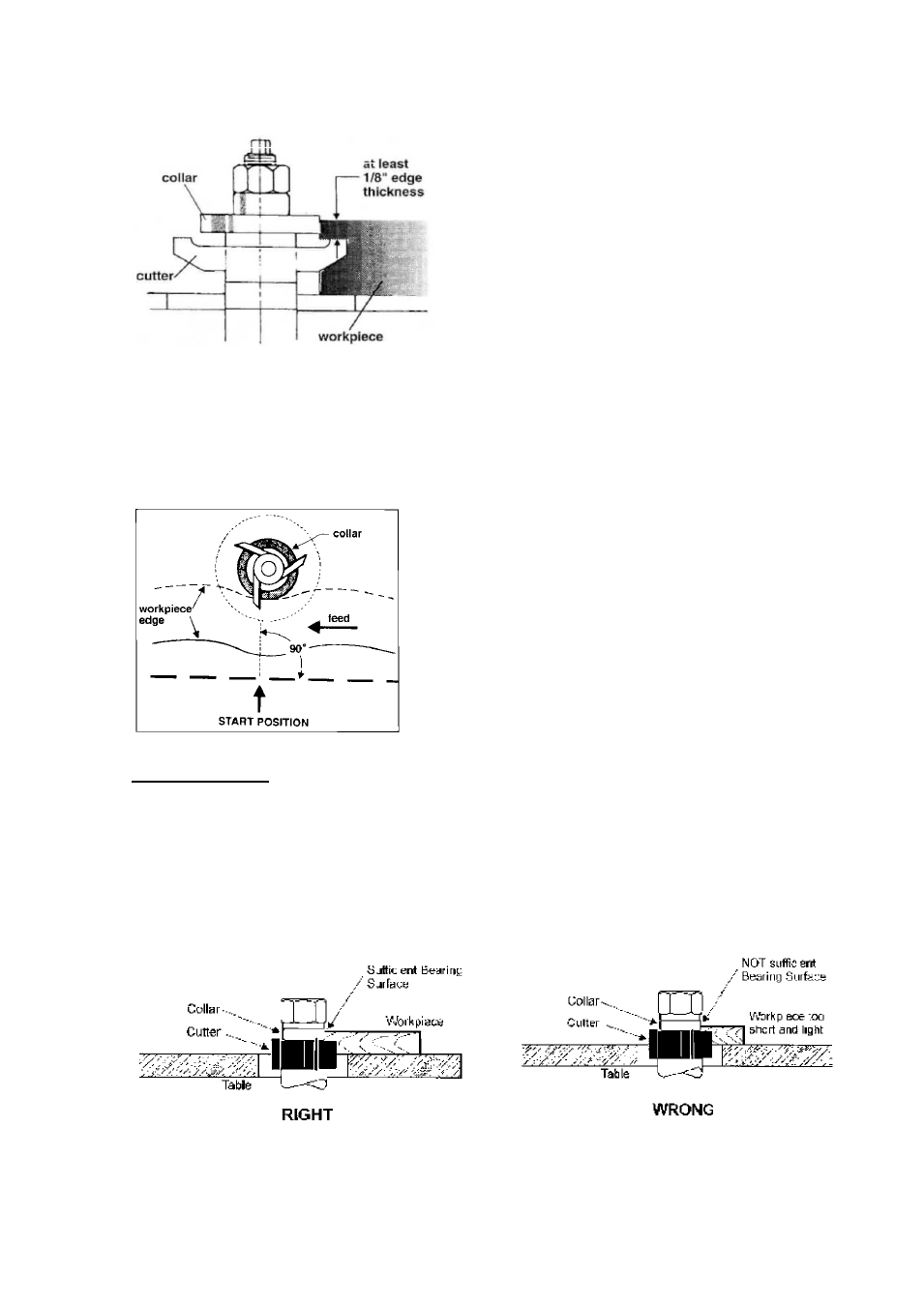

быть прорезан, как показано на рис. 35. Добавленное использование образца, однако, разрешает
фрезеровать весь край контура.
рис. 35
Если заготовка должна быть отфрезерована по всему периметру, закреплять надо жёстко и надвигать деталь
прямо на фрезу, пока глубина реза не коснётся обводного подшипника, как показано на рис. 36. Продолжите
двигать деталь так, чтобы точка контакта на краю всегда была 90 градусов к упорному кольцу (или
непосредственно в соответствии с краем фрезы) и закрепите твердо против нее.
Когда заготовка не радиусная вся, начните фрезерование, как показано на рис. 42. В этой операции заготовка
помещена к штифту, а только часть фрезеруется и упирается в обводной подшипник.
ПРЕДУПРЕЖДЕНИЕ фрезерование в руках чрезвычайно опасно. Оператор должен знать, что его руки
никогда не должны прибывать ближе, чем 12 дюймов к инструменту без защитного устройства от
соприкосновения с режущим инструментом.
Фрезерование с обводным подшипником
Фрезеруя через обводной подшипник и упирая часть детали в шток, всегда придерживайтесь следующих
правил для хорошей и безопасной работы:
У опорного подшипника должна быть достаточная поверхность для ведения части заготовки, как показано на
рис. 37. Кроме того, запас должен быть довольно большим в пропорции к глубине реза. Ни в коем случае
тонкая, короткая заготовка не должна фрезероваться ниже кольца, как на рис. 38.
Рис. 38
Отметьте: край детали, которая будет фрезероваться, должен быть гладким. Любая неровность на
поверхности, которая двигается по опорному подшипнику, будет дублирована на отфрезерованной
поверхности.
Положение проставочных колец
Рис. 36
Иллюстр
ация 37
Рис. 37
