Инструкция по эксплуатации Jet Tools JWS-35X
Страница 21

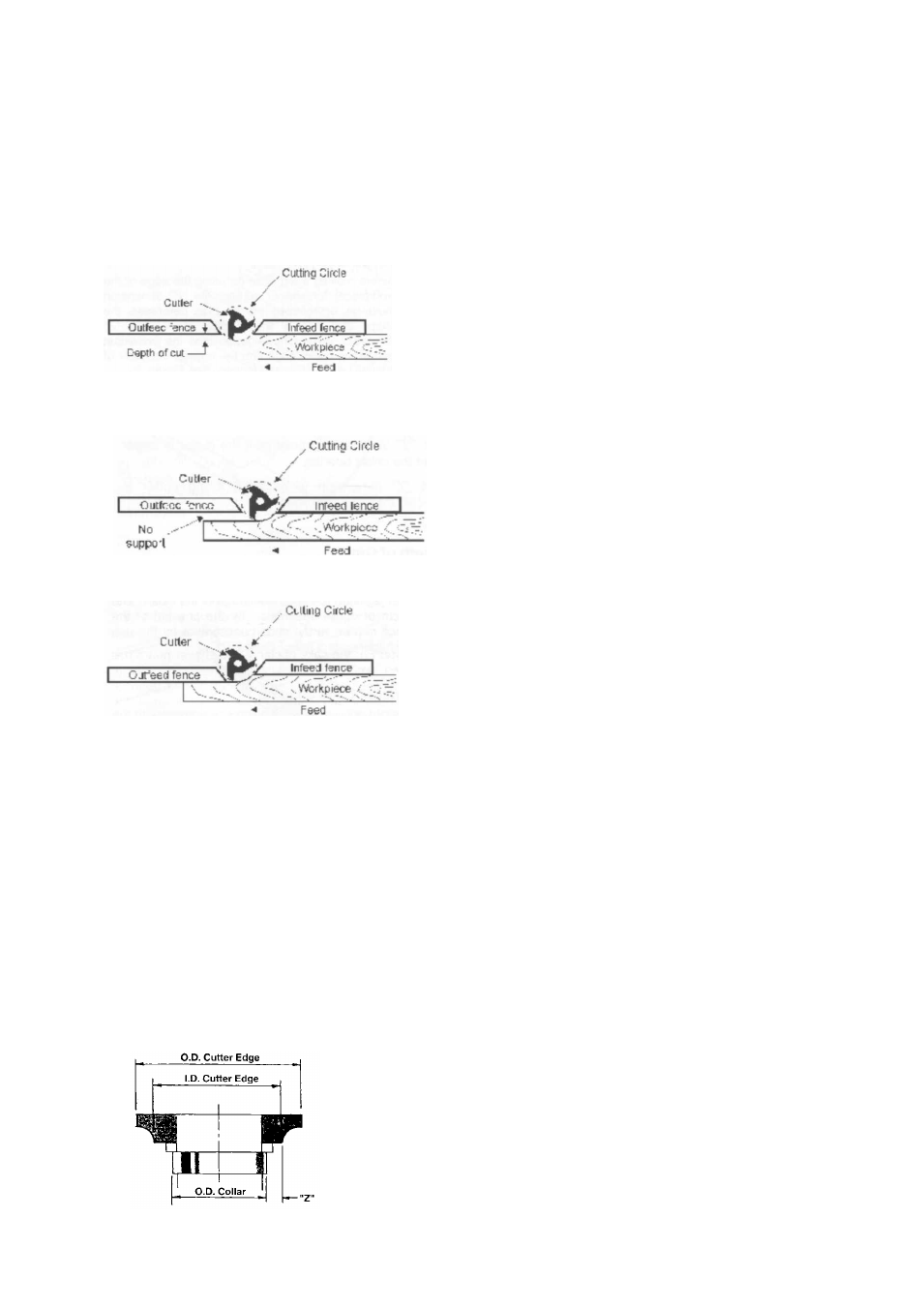

Когда операция фрезерования удаляет весь край детали, например в фуговании или создании полного профиля,
деталь не будет прилегать на выходном ограждении, если оба ограждения на одной линии, рис. 23. В этом
случае, заготовка должна быть продвинута к положению, показанному на рис. 21, и остановиться. Выключите
станок и придвиньте выходное ограждение к заготовке, рис. 24. Отодвиньте заготовку, включите Эл.
двигатель, и затем продолжите операцию.
AW AR N I N G
Всегда удалите заготовку прежде, чем запустить станок! Это предотвратит обратный удар и
выталкивание заготовки, а также предотвратит серьезное повреждение.
"Z"
Измерение
Прежде, чем сделать шаблон (или использовать край заготовки) для установки глубины фрезерования,
Величина "Z" должна быть постоянной, чтобы определить форму и размер требуемой заготовки. Измерение
"Z"
– составляет разницу между самой внутренней частью края фрезы и внешним диаметром опорного
подшипника ( кольца ) шпинделя.
См. рис. 25.
Рис. 22
Рис. 23
Рис. 24
Рис. 25
