Инструкция по эксплуатации Jet Tools JWS-2700
Страница 9

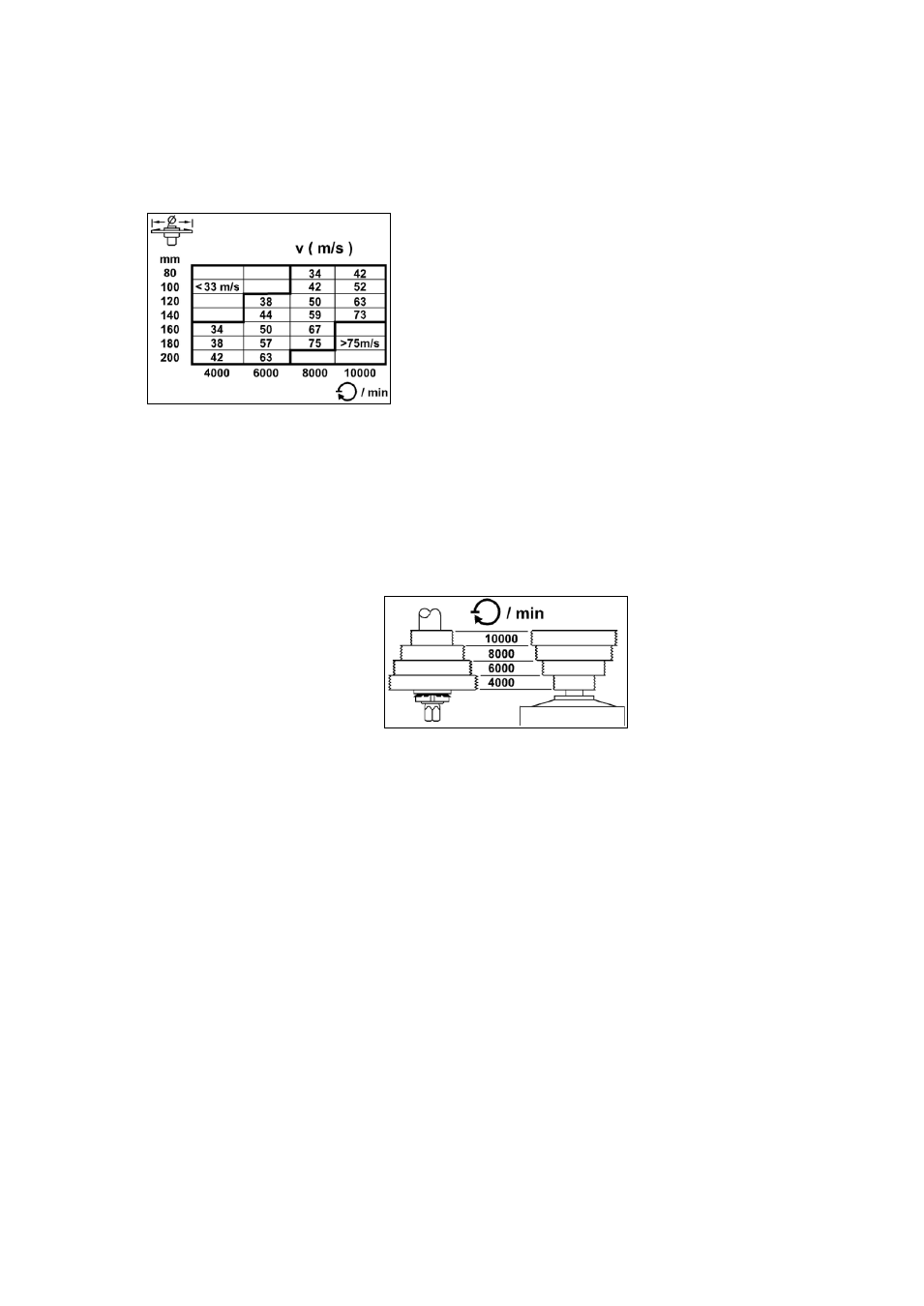

Диаметр инструмента и соответствующая скорость фрезерования числу
оборотов метров в секунду показан на диаграмме (рис. 6). Эта диаграмма
находится также на двери тумбы станка.
Рис. 6
При малых диаметрах инструмента и при низком числе оборотов имеется
повышенная опасность обратного удара.
Концевые фрезы применяйте только при самом большом числе оборотов
(10000 об/мин).
Количество оборотов изменяется перестановкой поликлинового ремня на
шкивах (рис. 7).
Рис. 7
Числа оборотов:
4000, 6000, 8000, 10 000 об./мин.
Установленное число оборотов можно проверить через смотровое окно.
7.2 Монтаж фрезерного шпинделя
Фрезерный шпиндель закрепляется с помощью винта и дифференциальной
гайки на шпинделе станка.
Для монтажа фрезерного шпинделя следуйте следующим указаниям.
Демонтаж производите в обратном порядке.
Отключить станок от Эл. питания.
Задействуйте стопор вращения (R)
шпинделя.(рис.8)
