Страница 6

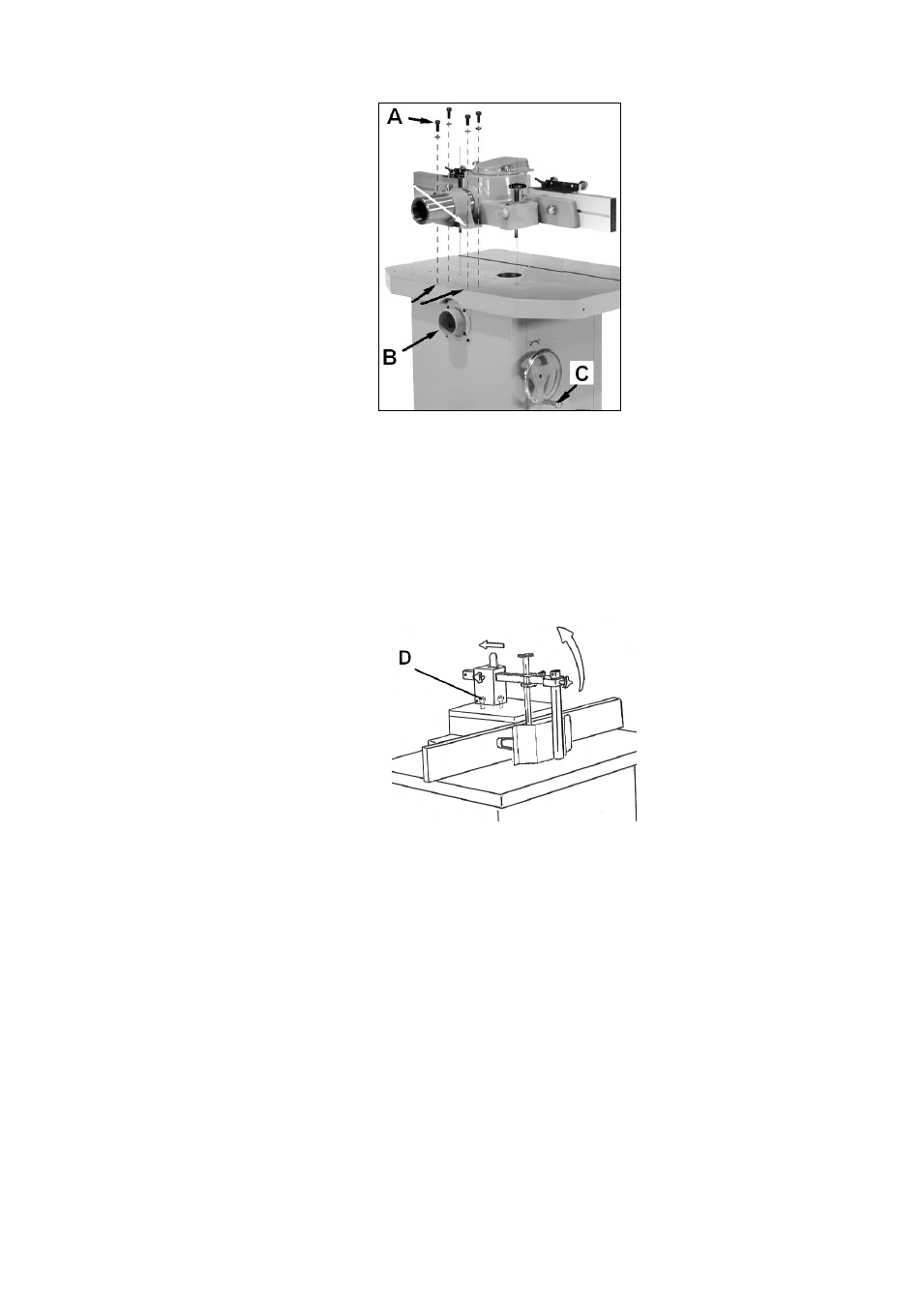

Рис. 1
Поднимите и установите защитный кожух шпинделя на стол
Выровните параллельный упор и затяните винты (A).
Монтируйте вытяжной штуцер (B).
Установите прижим заготовки сверху и сбоку с помощью прилагаемых винтов
(D,рис.2) на крышке защитного кожуха шпинделя и инструмента для
фрезерования. Для переустановки прижима заготовки нажмите рычаг назад.
Рис. 2
5.3. Подключение к электрической сети
Подсоединение к сети со стороны потребителя, а также применяемые
удлинительные провода должны соответствовать техническим характеристикам
станка.
Установленное пользователем защитное устройство должно быть рассчитано
на 16 А.
Обратите внимание на то, чтобы напряжение в сети соответствовало
параметрам, указанным на фирменной табличке станка.
Подключение и ремонт электрического оборудования разрешается проводить
только квалифицированным электрикам.
При перегрузке мотор отключается сам. После охлаждения в течение
примерно 10 минут можно снова включить мотор.
5.4 Подсоединение вытяжной вентиляции
