Принимайте во внимание направление вращения установленного
инструмента (против часовой стрелки).
Фрезерный инструмент выставляется до верхней прижимной шайбы с
помощью колец на фрезерном шпинделе.
Сильно затяните винт прижимной шайбы фрезерного шпинделя
шестигранником или гаечным ключом - рукой (не применяйте никакого
удлинения инструмента или ударов молотком для затягивания).
Закрыть свободное пространство вокруг шпинделя в зависимости от
диаметра фрезерного инструмента с помощью закладных колец (А.рис.13).

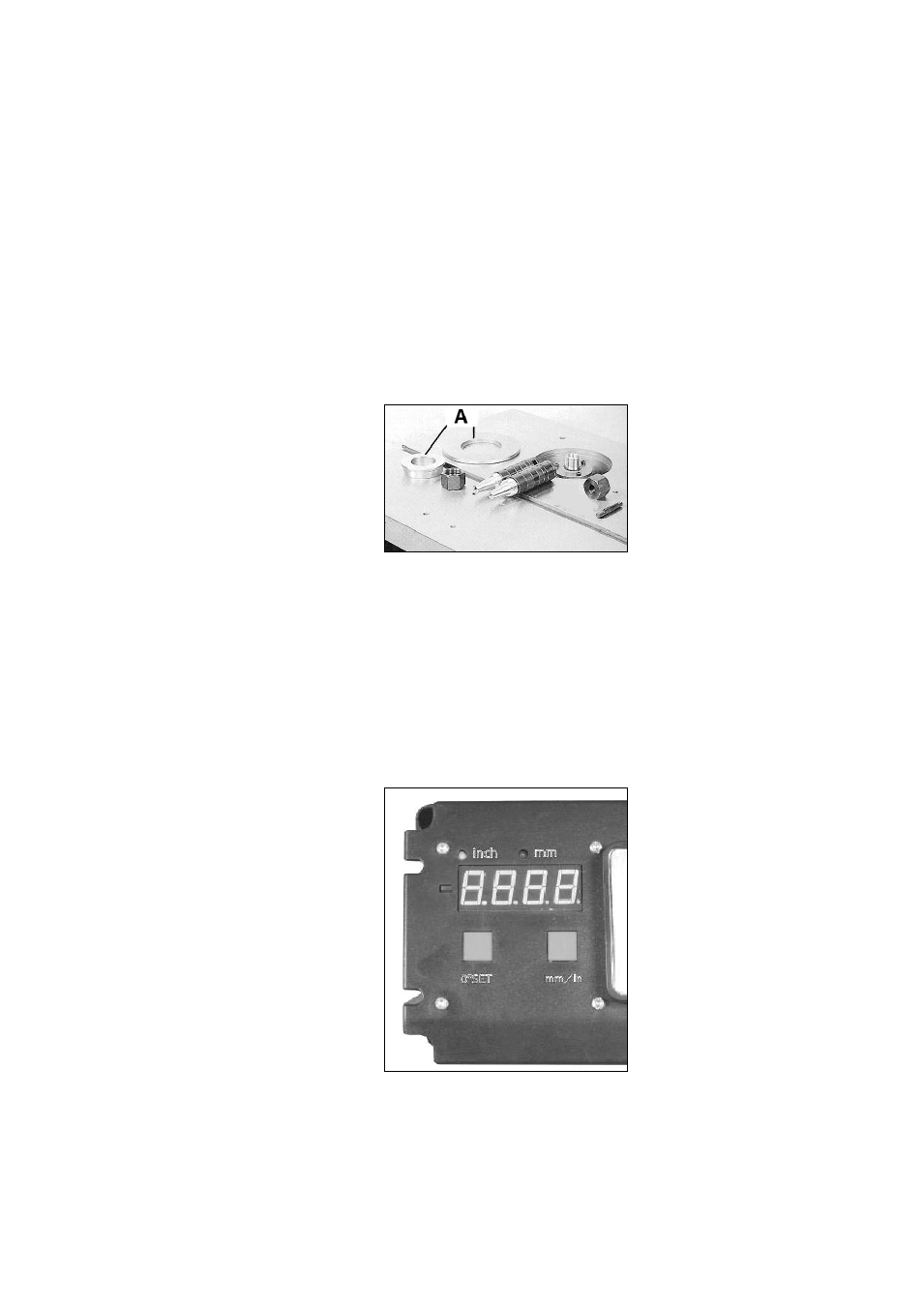

Рис. 13
7.5. Вертикальное перемещение шпинделя
После освобождения стопорной ручки можно установить высоту шпинделя
вращая маховик. Один оборот соответствует подъему на 2,1 мм
Цифровая индикация (рис 14):
Выберите значение в "дюймах" или "миллиметрах".
Для установки значения "0" нажимаете на "0-КОМПЛЕКТ" на 2 секунды.
Рис. 14
7.6 монтаж упора для ведения заготовки
Поднимите и установите защитный кожух шпинделя на стол
Выровните параллельный упор и затяните винты (A рис. 15).
