Инструкция по эксплуатации Jet Tools JWS-2700
Страница 14
Закрепить упор для ведения заготовки с кожухом, к вытяжной установке дл
выброса стружки.
Перед пуском станка проверьте свободное вращение фрезерного
инструмента и убедитесь, что все элементы станка надежно затянуты.
7.7. Монтаж упора для фрезерования закруглений
Упор для фрезерования закруглений, поставляемый вместе со станком,
может быть закреплен на столе станка и позволяет применять инструмент с
максимальным диаметром 150 мм.

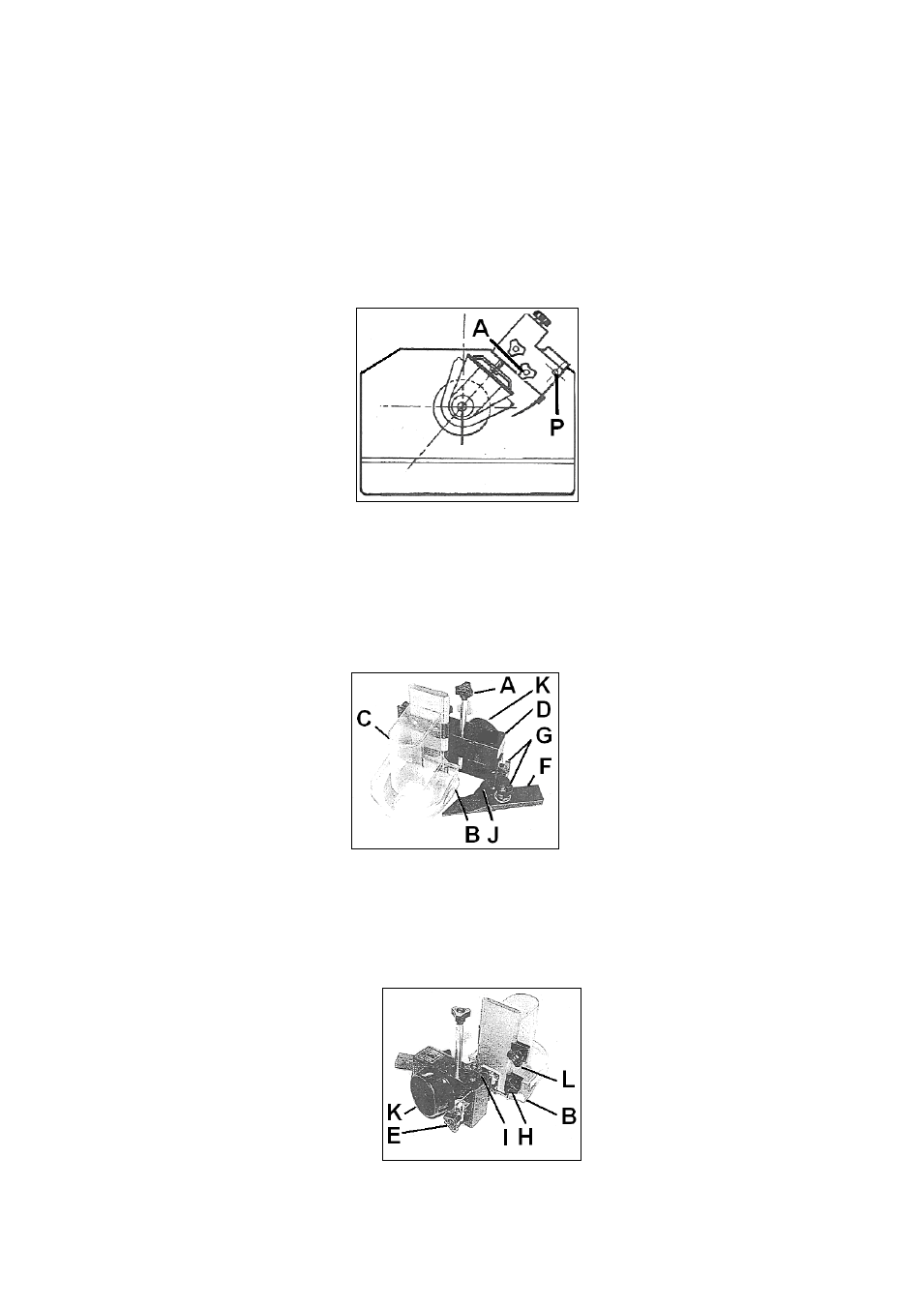

Рис. 17
Сначала установите основание упора.
Для этого в столе станка предусмотрены одно резьбовое отверстие M8 (A,
рис. 17) и одно фиксирующее отверстие диаметром 8 мм (P, рис. 17).
Рис. 18
Зажмите направляющий ползунок заготовки (B, рис. 18) в зависимости от
высоты заготовки и диаметра инструмента. Установите желаемый съем стружки
на рукоятке (E, рис. 19).
Рис. 19
