Инструкция по эксплуатации Jet Tools JWS-2700
Страница 13

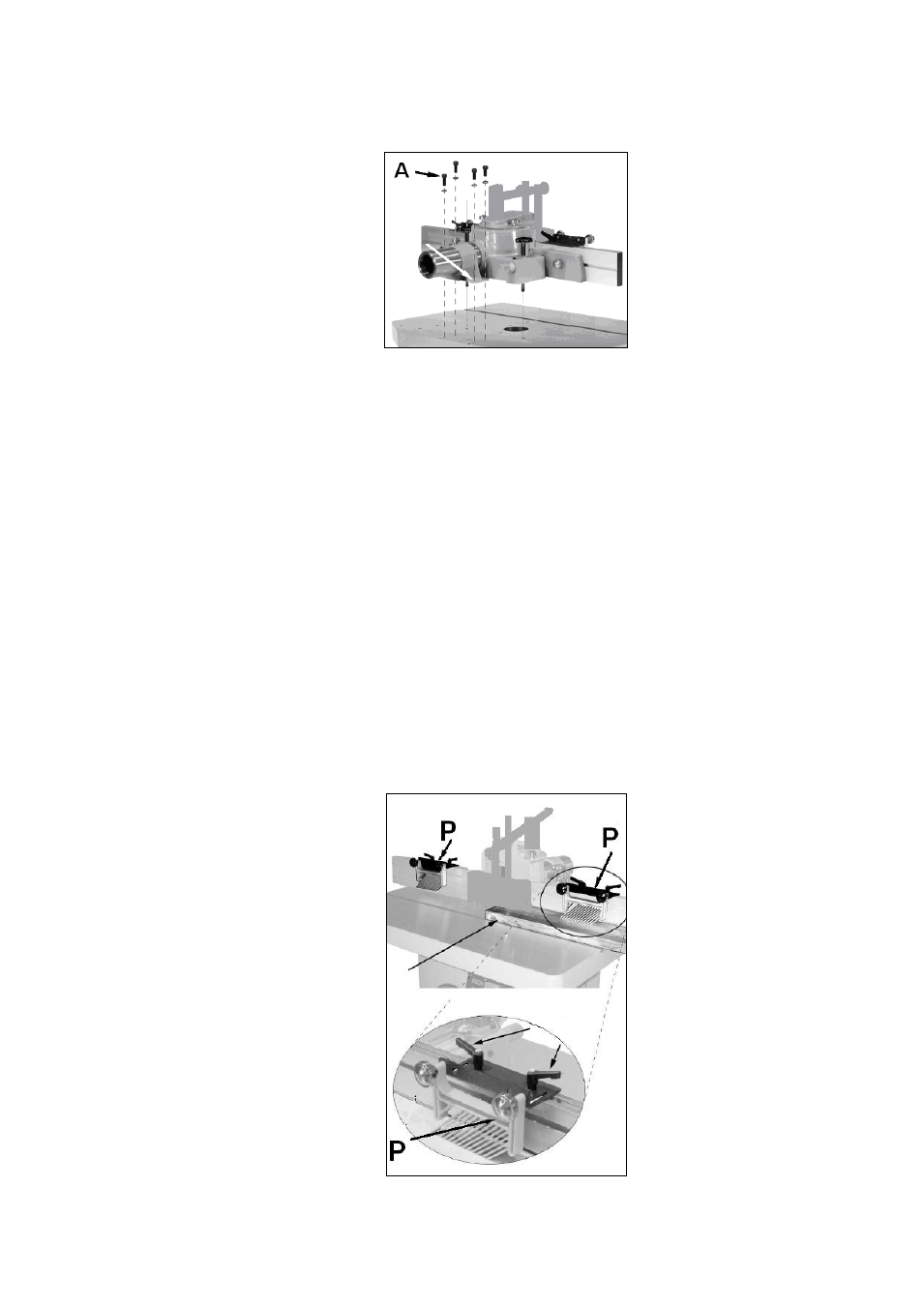

Рис. 15
Установите упорную доску на расстоянии примерно 5 мм от окружности,
описываемой инструментом.
Для безопасного направления (перемещения) узких заготовок применяйте
упорную доску. Упорная доска является быстроизнашивающейся деталью и
должна вновь изготавливаться, если свободное пространство вокруг
инструмента становится слишком большим.
По возможности применяйте для правильного позиционирования и установки
упора для фрезерования, обрезки заготовок.
Для безопасного и устойчивого ведения заготовки и для защиты от
непреднамеренного касания инструмента, используйте прижим заготовки в
зоне вращения фрезы.
Прижим заготовки закрепляется на крышке корпуса фрезерного узла и для
наладки откинут вверх.
Используйте прижимные планки (P, рис. 16) для дополнительного прижима
детали.
Рис. 16
