Инструкция по эксплуатации Jet Tools JWS-2700
Страница 10
Advertising
![background image](/manuals/234934/10/background.png)

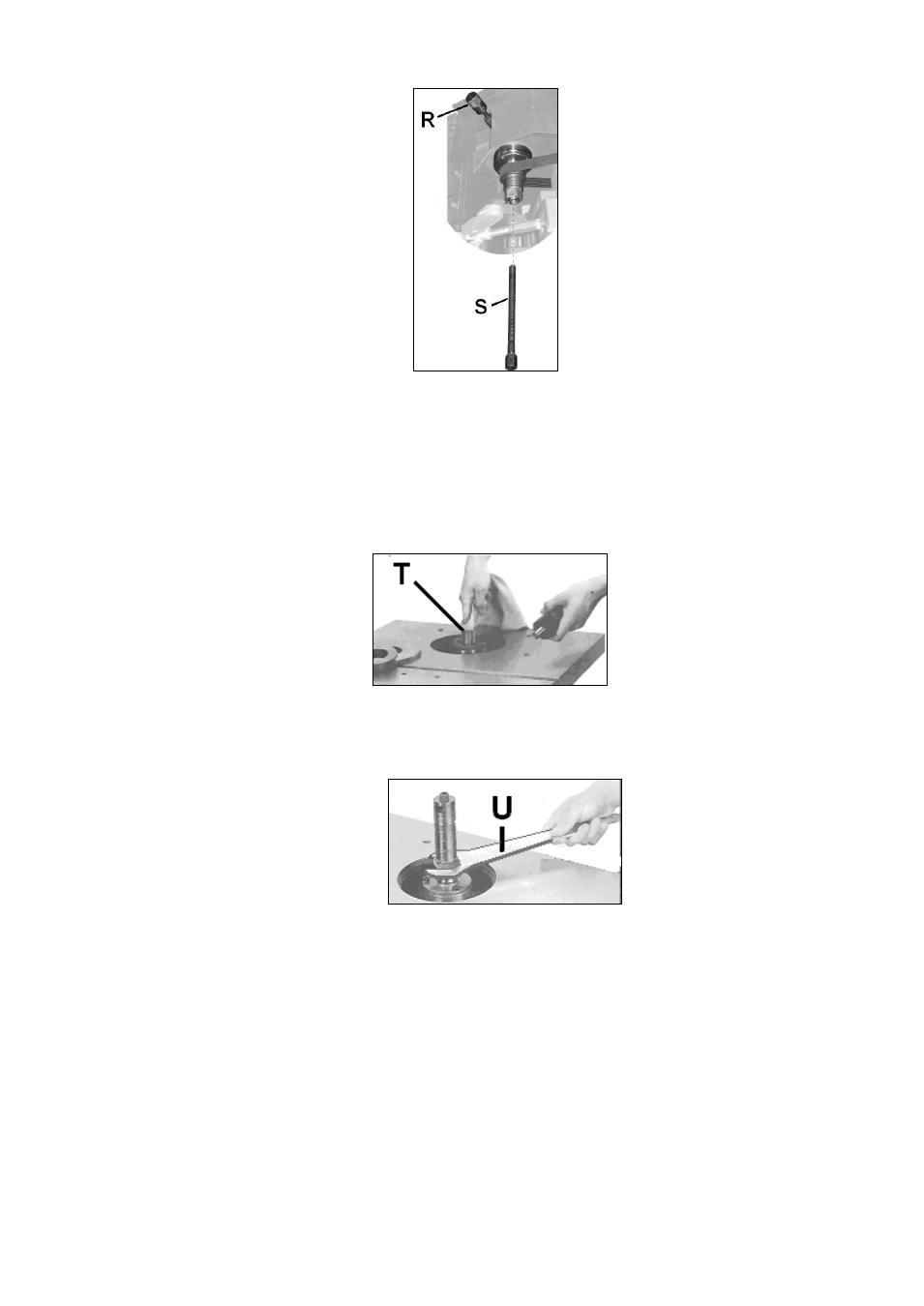

Рис 8.
Вытащить закладные кольца стола.
Очистить конус фрезерного шпинделя и посадочное место на шпинделе (A,
рис. 9).
Завинтить фрезерный шпиндель вместе с дифференциальной гайкой на вал
станка.
Рис. 9
Сильно затянуть дифференциальную гайку с помощью ключа (A, рис. 10).
Рис. 10
Вставить винт (S, рис. 8) снизу в шпиндель и сильно затянуть с помощью
прилагаемого гаечного ключа.
Освободить стопор вращения шпинделя
Подключить к Эл. сети
Осторожно запустить станок.
7.3. Монтаж цангового патрона
Отключить станок от Эл. питания.
7.3. Монтаж цангового патрона
Отключить станок от Эл. питания.
