8 Комбинированный станок JKM-300

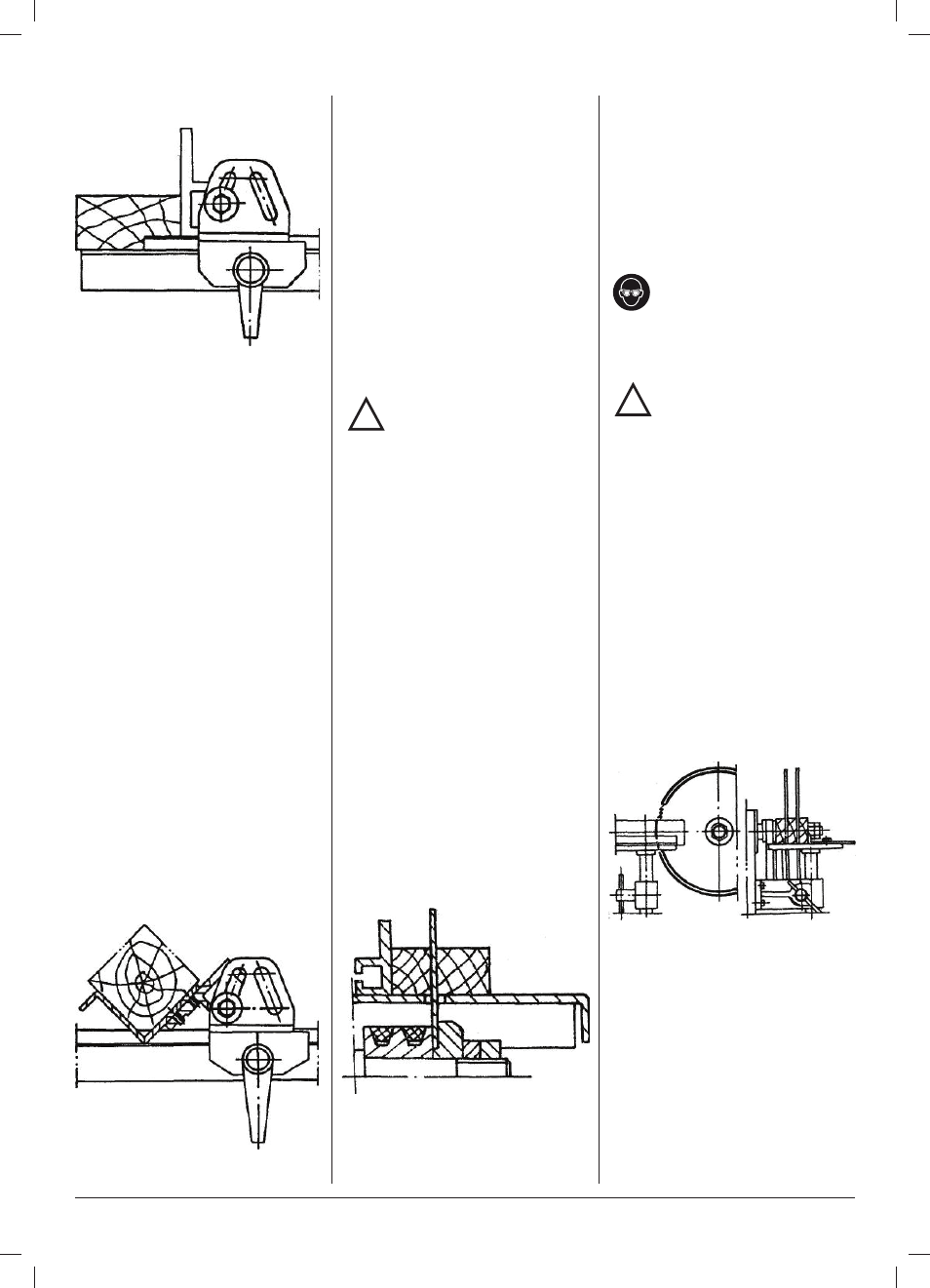

5.2.3 Пазование
• Подготовка: Выключите станок и отсоеди-
ните провод из розетки, снимите защиту.
• См. Рис. 1. Наденьте перчатки, убедитесь,
чтобы один или больше из трех ножей
был выставлен на ту высоту, что и уступ
паза, который планируется выбрать или
на 0,5 мм больше.
• Опустите передний стол рейсмуса до
такой высоты, чтобы он соответствовал
глубине планируемого паза. Направ-
ляющая должна стоять параллельно по
отношению уступу.
• Во время работы стойте с левой сторо-
ны переднего стола, плавно толкайте
заготовку, когда заготовка пройдет 10
мм ножевого вала, прижмите заготовку
на заднем столе левой рукой, при этом
одновременно толкайте ее правой рукой.
• Подавайте медленно, убедитесь, что в за-
готовке нет трещин или опасных сучков.
• Вогнутую поверхность кладите вниз, для
длинных заготовок используйте опоры
на разгрузке.
• Избегайте обработки коротких и мало-
мерных заготовок. Если необходимо,
используйте специальные толкатели.
Держите ножи достаточно острыми.
• При любой неожиданной ситуации с ин-
струментом, заготовками или несчастном
случае сразу отключайте станок.
• После работы отключите станок, очисти-
те его от опилок и закройте ножи при
помощи специальной защиты.
5.2.4 Снятие фасок
• Подготовка: Выключите станок и от-
соедините провод из розетки, опустите
передний стол рейсмуса до требуемой
высоты.
• Поставьте упор для фасок с направ-
ляющей и соедините направляющую с
основанием, как показано слева на Рис.
5. В общем, установите направляющую с
правой стороны стола. Закройте ножевой
вал специальной защитой.
• Во время работы стойте с левой стороны
станка, поместите заготовку на упор для
снятия фасок, при этом нужная поверх-
ность должна примыкать к поверхности
стола.
• Держите левую руку перед правой,
прижимая заготовку, плавно подавайте
заготовку, и когда она пройдет 10 мм
ножевого вала, прижмите её на заднем
столе левой рукой, при этом одновре-
менно толкайте ее правой рукой.
! Осторожно!
Убедитесь, что в заготовке нет трещин
или опасных сучков. Держите ножи до-
статочно острыми. При любой неожи-
данной ситуации с инструментом, за-
готовками или несчастном случае сразу
отключайте станок.
• После работы отключите станок, очисти-
те его от опилок и закройте ножи при
помощи специальной защиты.
5.2.5 Установка пильного диска
• Выключите станок и отсоедините провод
из розетки, снимите нижний кожух пилы,
ослабьте стопорную пластину, демонти-
руйте распиловочный стол.
• См. Рис. 4. Поместите отвертку в отвер-
стие 12 ножевого вала 5, чтобы засто-
порить шпиндель, отвинтите гайку при
помощи гаечного ключа, будьте осторож-
ны, чтобы не повредить резьбу, снимите
фланец, тщательно очистите фланец и
пильный диск, чтобы они идеально под-
ходили друг к другу, установите пильный
диск на фланец, а затем установите их
вместе со шпинделем, зафиксировав
двойной гайкой, затем установите распи-
ловочный стол, нижний кожух, и одно-
временно поставьте распиловочный стол
на 0.5~1 мм выше заднего стола.
5.2.6 Распиливание
• Подготовка: Выключите станок и от-
соедините провод из розетки, установите
пильный диск и распиловочный стол, как
указано в части 5.2.5, затем установите на
распиловочный стол расклинивающий
нож, держите центр расклинивающего
ножа на уровне пильного диска.
• Установите на расклинивающий нож,
кожух пильного диска. Расположите на-
правляющие в соответствии с шириной
пропила для проведения продольного
распиливания. Направляющая может
использоваться наоборот и под углом
0~45°.
• Установите поперечный стол для про-
ведения поперечных распилов или рас-
пилов под углом ±45°.
• Во время работы надевайте
защитные очки, стойте с правой
стороны распиловочного стола,
помещайте одну часть рабочей заготовки
напротив направляющей, а другую часть
упирайте в поверхность стола, подавайте
медленно.
! Осторожно!
Избегайте прохождения слишком
мелких заготовок, если необходимо,
пользуйтесь специальными плоскими
прижимами заготовки.
• Для длинных заготовок используйте
специальные опоры или роликовые
столы. Убедитесь, что в заготовке нет
трещин или опасных сучков, не очищайте
стол во время работы. Держите пильный
диск острым. При любой неожиданной
ситуации с инструментом, заготовками
или несчастном случае сразу отключайте
станок.
• После работы выдерните вилку и отклю-
чите основное питание. Очистите столы и
уберите опилки, снимите пильный диск.
Установите и зафиксируйте фланец на
шпинделе, в конце установите распило-
вочный стол и крепко зафиксируйте.
5.2.7 Изготовление шипа
• Подготовка: Выключите станок и отсоеди-
ните провод из розетки. См. Рис. 5.
• Ослабьте и снимите стопорную пластину
7, поверните кожух переднего стола 6,
вытащите установочный штифт 13 на Рис.
3, поверните кожух ножевого вала 10
вверх, замените установочный штифт 13.
• Демонтируйте распиловочный стол,
установите пильный диск на конце
шпинделя, установите на стойку заго-
товку, расположите блок в соответствии
с высотой рабочей заготовки, отрегу-
лируйте центральную линию рабочей
заготовки и ось шпинделя механизма
в одной горизонтальной плоскости,
зафиксируйте установку, затем отрегули-
руйте установочную пластину так, чтобы
