Инструкция по эксплуатации Jet Tools JKM-300
Страница 5
5
Комбинированный станок JKM-300
закрепите его.
• Либо после установки сверлильного
блока типа В, как показано на Рис. 3, по-
местите роликовые направляющие 6 и
8 в контрольные отверстия подвижного
основания 17, как показано на Рис. I, и
закрепите его.
Сверлильный блок тип A (Рис. 2)
1 - роликовая направляющая
2 - установочное кольцо
3 - подъемная тяга
4 - регулировочный винт
5 - винт М6
6 - средний ползунок
7 - роликовая направляющая
8 - поперечная роликовая направляющая
9 - болт M8х16
10 - опорный штырь
11 - болт M6х16
12 - большая шайба 6-140HV
13 - подъемный рычаг
14 - сжимающая муфта
15 - регулировочный винт
16 - гайка
17 - болт M6х12
18 - большая шайба 6-140HV
19 - зажим
20 - установочная пластина
21 - сверлильный узел
22 - стойка
Сверлильный блок тип В (Рис. 3)
1 - болт M6х12
2 - ограждение
3 - установочная пластина
4 - сверлильный узел
5 - ограничитель
6 - роликовая направляющая
7 - установочное кольцо
8 - роликовая направляющая
9 - гайка М6
10 - регулировочный винт
11 - нажимная пластина
12 - стопорная пластина
13 - соединительная пластина
• Закрепите поперечный стол: Соедините
вкладыш 18, основание роликовых на-
правляющих 19 и основание отрезного
стола 21 при помощи винта 20, следите,
чтобы роликовая направляющая 17
была вертикальна по отношению к оси
ножевого вала 2. Закрепите поперечный
стол 11 на роликовой направляющей 17.
Правильно отрегулируйте роликовую
опору В, и обоприте ролик 14 на ролико-
вую направляющую 17 сильно, но плавно.
Затем прикрепите масштабную линейку
10 к поперечному столу 11.
• Очистите стол после окончания сборки
и протрите каждую не покрашенную
деталь бензином или скипидаром.

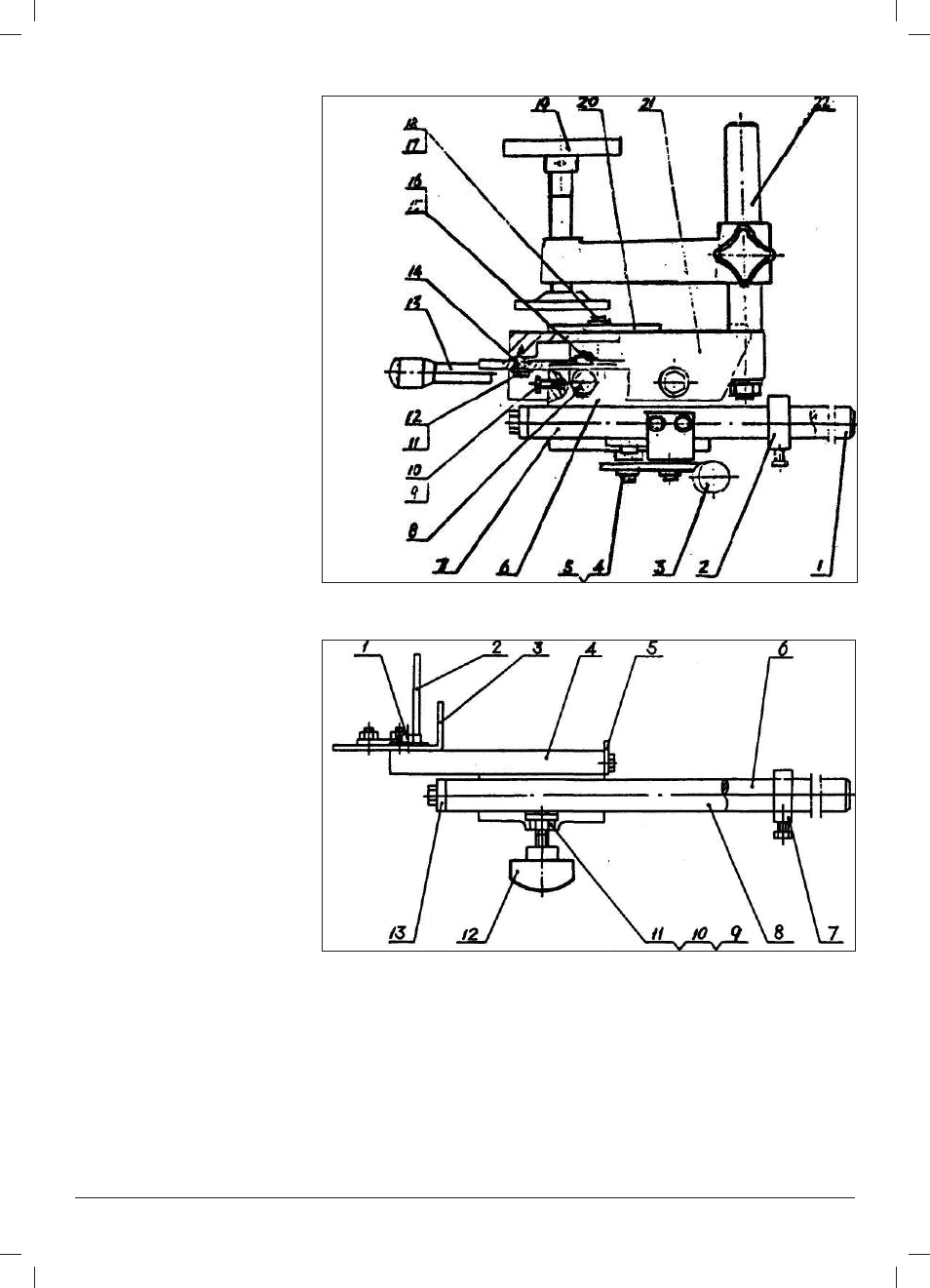

Рис. 3 Сверлильный блок тип В
Рис. 2 Сверлильный блок тип A
