Инструкция по эксплуатации Jet Tools JKM-300
Страница 6
6
Комбинированный станок JKM-300

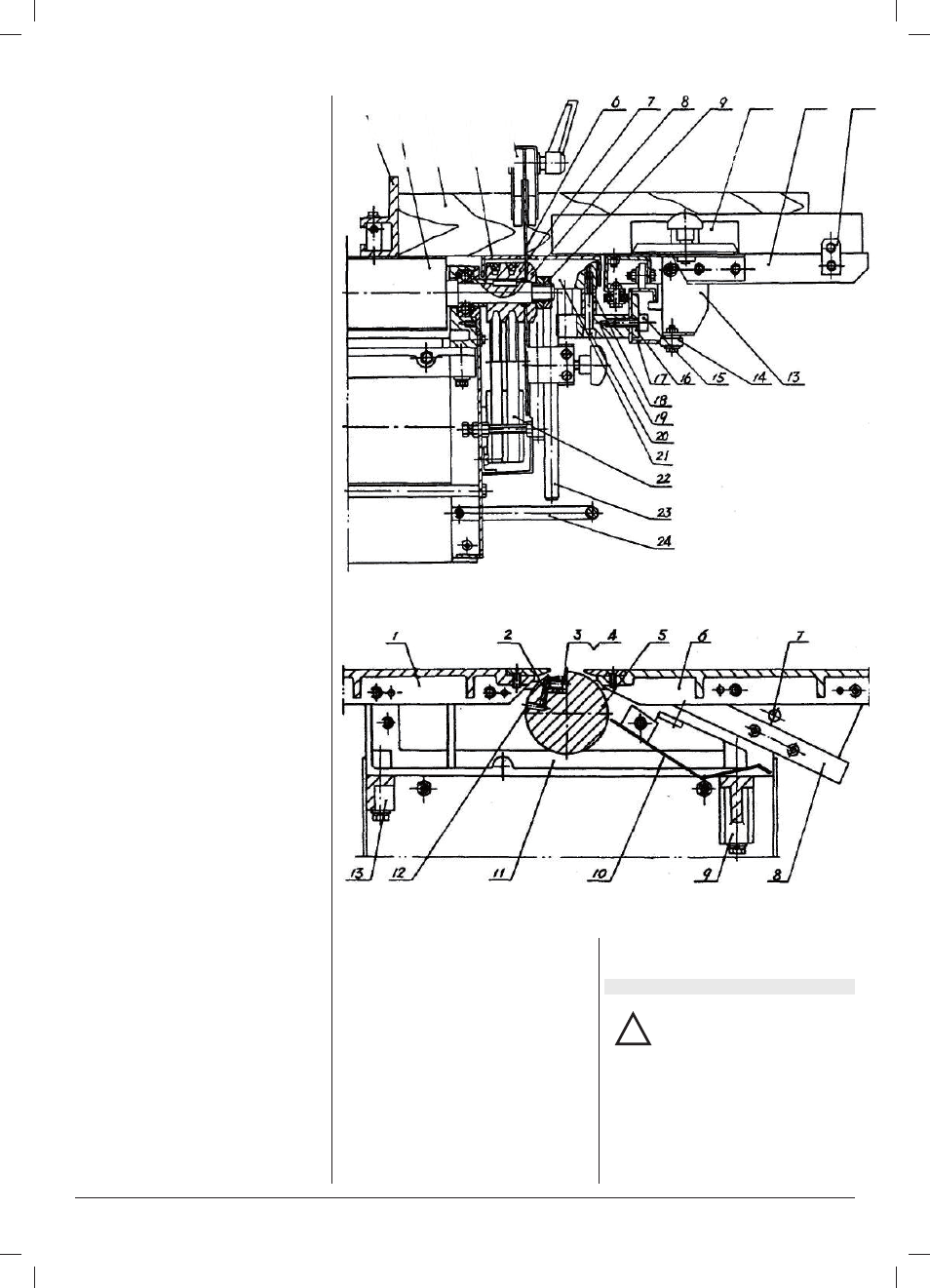

Схема пильной части (Рис. 4)
1 - направляющая
2 - фрезерный шпиндель
3 - деревянный брусок
4 - отрезной стол
5 - кожух пилы
6 - циркулярная пила
7 - шкив
8 - фланец
9 - гайка
10 - масштабная линейка
11 - поперечный стол
12 - установочная пластина
13 - опора ролика
14 - ролик
15 - винт M8х55
16 - нажимная пластина
17 - роликовая направляющая поперечной
пилы
18 - вкладыш h9х25
19 - опора роликовой направляющей
20 - винт M8х55
21 - основание пилы
22 - клиновой ремень A800
23 - вспомогательная опора отрезного
стола
24 - рукоятка
Рис. 4 Схема пильной части
Строгальный блок (Рис. 5)
1 - несущий стол
2 - режущее лезвие
3 - болт ножа
4 - нажимная режущая пластина
5 - ножевой вал
б - передний стол
7 - блокирующий рычаг
8 - роликовая направляющая
9 - усиленное основание
10 - ограждение шпинделя
11 - основание подшипника
12 - регулировочное отверстие
13 - усиленное основание
Рис. 5 Строгальный блок
Электрическая схема (Рис. 6)
• Электрическая схема показана на Рис.
6 a или b. Станок может поставляться с
трехфазным или однофазным мотором, в
зависимости от запроса заказчика. Рабо-
та по подключению должна проводиться
специалистом, необходимо проверить,
чтобы станок был заземлен. Напряжение,
частота, ток источника питания должны
соответствовать требованиям указанным
на станке, погрешность напряжения до-
пускается в пределах ± 5 %.
Трехфазный мотор:
• Соедините выключатель панели с трех-
фазным силовым кабелем, и используйте
желто-зеленый провод в качестве прово-
да заземления. Запустите машину и про-
верьте направление вращения ножевого
вала. Если оно неправильное, поменяйте
два из трех проводов.
Однофазный мотор:
• Соедините источник питания с 16A
автоматом защиты, затем вставьте вилку
станка в розетку.
5.2 Наладка
!
Внимание!
Перед проведением монтажно-
наладочных работ отключите станок от
эл. сети!
• Удалите защитную смазку от ржавчины с
помощью мягких растворителей.
• Установите станок на плоскую поверх-
ность.
