Комбинированный станок JKM-300
5.2.1 Замена ножей
• Станок поставляется с 3-мя уже установ-
ленными ножами; однако каждый раз,
когда будет необходимо их заточить или
сменить, действуйте следующим спосо-
бом: Отключите станок.
!
Внимание!
• Отсоедините вилку из розетки, и убе-
дитесь, что никто не сможет случайно
запустить станок.
• Наденьте защитные перчатки.
• См. Рис. 5. Ослабьте болт ножа 3, вставьте
отвертку в отверстие 12, вытяните меха-
низм 2 наружу, затем немного закрутите
болт 3, поместите плоскую линейку на
среднюю часть краевой пластины за-
днего стола 1. Поверните ножевой вал
5, лезвие 2 будет вдавлено в ножевой
вал 5. Дайте лезвию 2 соприкоснуться с
плоской линейкой, затем сделайте так,
чтобы лезвие 2 уперлось в поверхность
стола на той же высоте, вначале закре-
пите средний болт, затем два по краям,
повторите эти операции несколько раз,
чтобы закончить установку 3 лезвий.
• Положите на поверхность стола плоскую
пластину, проверьте слева и справа,
поверните рукой ножевой вал 5, чтобы
посмотреть, касается ли лезвие пластины
под одним и тем же углом, отрегулируй-
те, если надо.
!
Внимание!
Никогда не используйте вместе ножи
разного типа и серий.

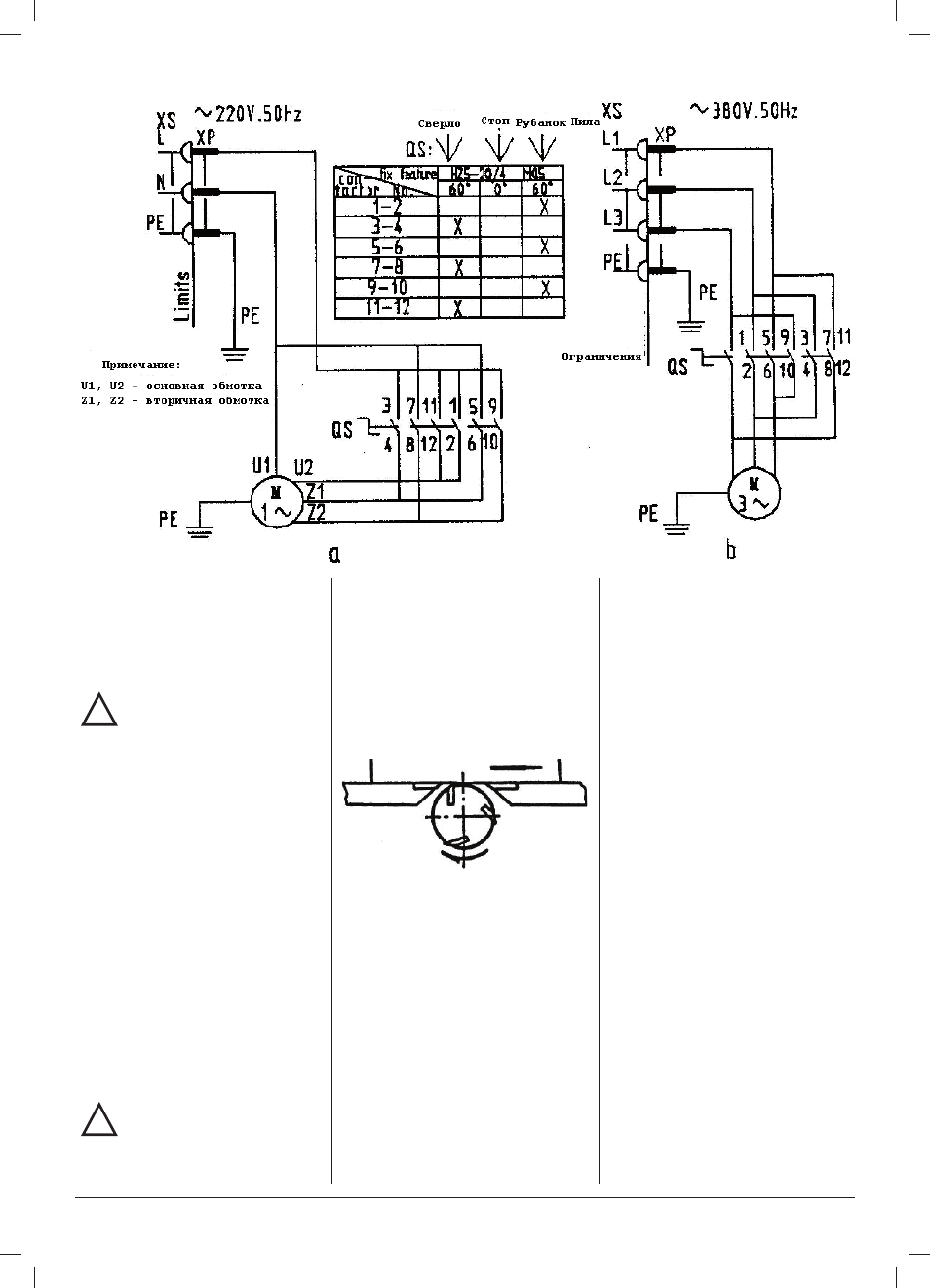

Рис.6 Электрическая схема
• Производите заточку ножей таким об-
разом, чтобы они имели одинаковую
высоту и угол (38° ~42°). Ножи можно за-
тачивать до минимальной высоты 21мм.
(Новый нож имеет размеры 210 X 30 X
3мм).
5.2.2 Строгание поверхностей
• Подготовка: Выключите станок и от-
соедините провод из розетки, ослабьте
стопорную пластину 10 на Рис. 1, повер-
ните поднимающую рукоятку 11, когда
передний стол 7 будет под нужным вам
углом, поверните стопорную пластину 10
так, чтобы она зафиксировала передний
стол 7.
• Отрегулируйте направляющие для стро-
гания по бокам в соответствии с шири-
ной рабочей заготовки, которую нужно
обработать. Направляющие могут быть
повернуты от 0 до 45° угол.
• Во время работы стойте с левой стороны
переднего стола. Положите левую руку
перед правой поверх заготовки. Плавно
продвигайте заготовку, когда заготовка
проходит ножевой вал на 50 мм, прида-
вите ее на заднем столе левой рукой. В то
же время правой рукой надавливайте на
заготовку.
• Никогда не кладите руки под огражде-
ние, после того, как закончите строгание
одной стороны, поверните заготовку на
90°, сделайте так, чтобы первая сторона
примыкала к направляющим.
• Положите вторую сторону для строга-
ния на поверхность переднего стола.
Поместите заготовку с левой стороны
от направляющей, если заготовка для
строгания меньше 60 мм по ширине,
передвиньте защиту в сторону ближе
к направляющй и поместите ее над за-
готовкой.
• Если заготовка, которая должна быть
прострогана, больше 60 мм шириной,
передвиньте защиту в сторону к левой
стороне заготовки и соедините ее с
поверхностью стола, другая сторона
заготовки должна опираться о направ-
ляющую.
• Медленно подавайте, убедитесь, что
в заготовке отсутствуют трещины или
опасные сучки. Вогнутую поверхность
кладите вниз, для длинных заготовок
используйте опоры на выходе со станка.
Избегайте обрабатывать короткие и
малоразмерные заготовки, если необхо-
димо, используйте специальный толка-
тель. Держите ножи достаточно острыми.
При любой неожиданной ситуации с
инструментом, заготовками или несчаст-
ном случае сразу отключайте станок.
• После работы отключите станок, очисти-
те его от опилок и закройте ножи при
помощи специальной защиты.
