2 Комбинированный станок JKM-300
Модель JKM-300 – это многоцелевой
деревообрабатывающий станок, который
является надежным благодаря своему
чугунному корпусу и удобным по своему
набору различных функций, таких как
строгание, распиливание, сверление, вы-
пиливание шипов, выбор четверти, при по-
мощи единого пильного диска, зенкование
и т.п. Он может широко применяться для
частного использования в строительстве,
изготовлении мебели, отделке, производ-
стве деревянных поделок.
1. Общие указания
• Станок предназначен для пиления и
обработки изделий из дерева и подоб-
ных материалов, а также полимерных
материалов.
• Нельзя пилить изделия из металла.
• Обработка других материалов недопу-
стима, или может производиться только
после консультации со специалистами
компании.
• Наряду с указаниями по технике безопас-
ности, содержащимися в инструкции по
эксплуатации, и особыми предписаниями
Вашей страны необходимо принимать во
внимание общепринятые технические
правила работы на деревообрабатываю-
щих станках.
• Каждое отклонение от этих правил при
использовании рассматривается как не-
правильное применение, и продавец не
несет ответственность за повреждения,
произошедшие в результате этого.
• В станке нельзя производить никаких
технических изменений.
Содержание
1. Общие указания ........................................................... 2
2. Краткое описание конструкции ............................ 2
3. Технические характеристики ................................. 2
4. Указания по технике безопасности ..................... 3
4.1 Внимание: опасность ............................................... 4
4.2 Техника безопасности для пользователя ....... 4
5. Транспортировка и пуск в эксплуатацию ......... 4
5.1 Транспортировка и установка ............................. 4
5.2 Наладка .......................................................................... 6
6. Обслуживание и уход ................................................ 9
7. Основные стандартные детали ............................. 9
8. Используемые инструменты .................................. 9
9. Устранение неисправностей .................................. 9
10. Поставляемые принадлежности ........................ 9
Деталировка и список деталей ......................... 10-19
Гарантийные обязательства ......................................21
Гарантийный талон ........................................................22
Обзор поставляемого оборудования
и оснастки ..........................................................................23
• Ответственность несет только пользова-
тель.
• Использовать станок только в технически
исправном состоянии.
• Соединительный кабель (или удлини-
тель) от автомата защиты и от источника
электропитания до станка должен быть
не менее 3x1,5мм² (желательно медный,
трёхжильный, с сечением каждой жилы
не менее 1,5 мм
2 ).
• Станок разрешается эксплуатировать ли-
цам, которые ознакомлены с его работой,
техническим обслуживанием и предупре-
ждены о возможных опасностях.
• Данный станок является машиной для
индивидуального применения, т. е. по
своим конструктивным особенностям
и техническим характеристикам станок
не предназначен для использования на
производстве.
• Если Вы при распаковке обнаружили по-
вреждения вследствие транспортировки,
немедленно сообщите об этом Вашему
продавцу. Не запускайте станок в работу!
2. Краткое описание конструкции
• Этот станок разработана с использова-
нием специальной конструкции комби-
нированных блоков верстачного типа,
которая известна своим чрезвычайным
удобством и простотой установки, регу-
лировки, применения и обслуживания.
• Станок состоит из переднего и заднего
стола, правого и левого оснований кор-
пуса подшипников, усиленного основа-
ния, ножевого вала, оси пилы, мотора и
компактной системы передачи, имеющей
множество функций.
3. Технические характеристики
Напряжение 220 В
Входная мощность мотора 2100 Вт
Частота вращения вала 4200 об/мин
Распиливание
Пильный диск 250 / 30 мм
Наклон параллельного упора 0˚-45˚
Макс. глубина пропила(90˚) 70 мм
Макс .ширина распила.. 300 мм
Угол поворота торцевого упора на каретке +/-45˚
Продольное строгание
Диаметр ножевого вала Ø 74 мм
Количество ножей 3 шт.
Размеры ножей 210*19*2,5 мм
Макс. ширина строгания 200 мм
Длина стола 960 мм
Макс. глубина строгания 3 мм
Сверление
Макс. диаметр сверления 13 мм
Макс. глубина сверления 90 мм
Макс. глубина шипования 10 мм
Габаритные размеры (Д*Ш*В) 1070*1150*530 мм
Масса 90
кг
i
Примечание:
• Спецификация данной инструкции
является общей информацией. Данные
технические характеристики были акту-
альны на момент издания руководства по
эксплуатации. Компания WMH Tool Group
оставляет за собой право на изменение
Уважаемый покупатель,
Большое спасибо за доверие, которое Вы
оказали нам, купив станок марки JET!
При составлении этой инструкции особое
внимание уделялось возможности быстро-
го освоения Вами станка и обеспечению
безопасной работы с ним. Пожалуйста, об-
ратите внимание на ряд указаний, связан-
ных с изучением и хранением инструкции.
• Перед вводом станка в эксплуатацию
полностью и внимательно изучите
данную инструкцию, обратив особое вни-
мание на указания по технике безопас-
ности.
• Эта инструкция рассчитана на лиц, об-
ладающих базовыми техническими зна-
ниями и навыками обращения с обору-
дованием, аналогичным описываемому в
ней станку. Если Вы никогда не работали
на таком оборудовании, следует обра-
титься за помощью к лицам, имеющим
такой опыт.
• Сохраните всю поставляемую вместе со
станком документацию для возможного
повторного обращения к ней. Сохраните
также чек (квитанцию на покупку) для
возможного предъявления гарантийных
претензий.
• В случае перепродажи станка или сдачи
его в аренду передайте вместе с ним
всю документацию, входящую в объем
поставки.
• Производитель не несет ответственно-
сти за любой ущерб, возникающий из-за
несоблюдения указаний, приведенных в
инструкции по эксплуатации.

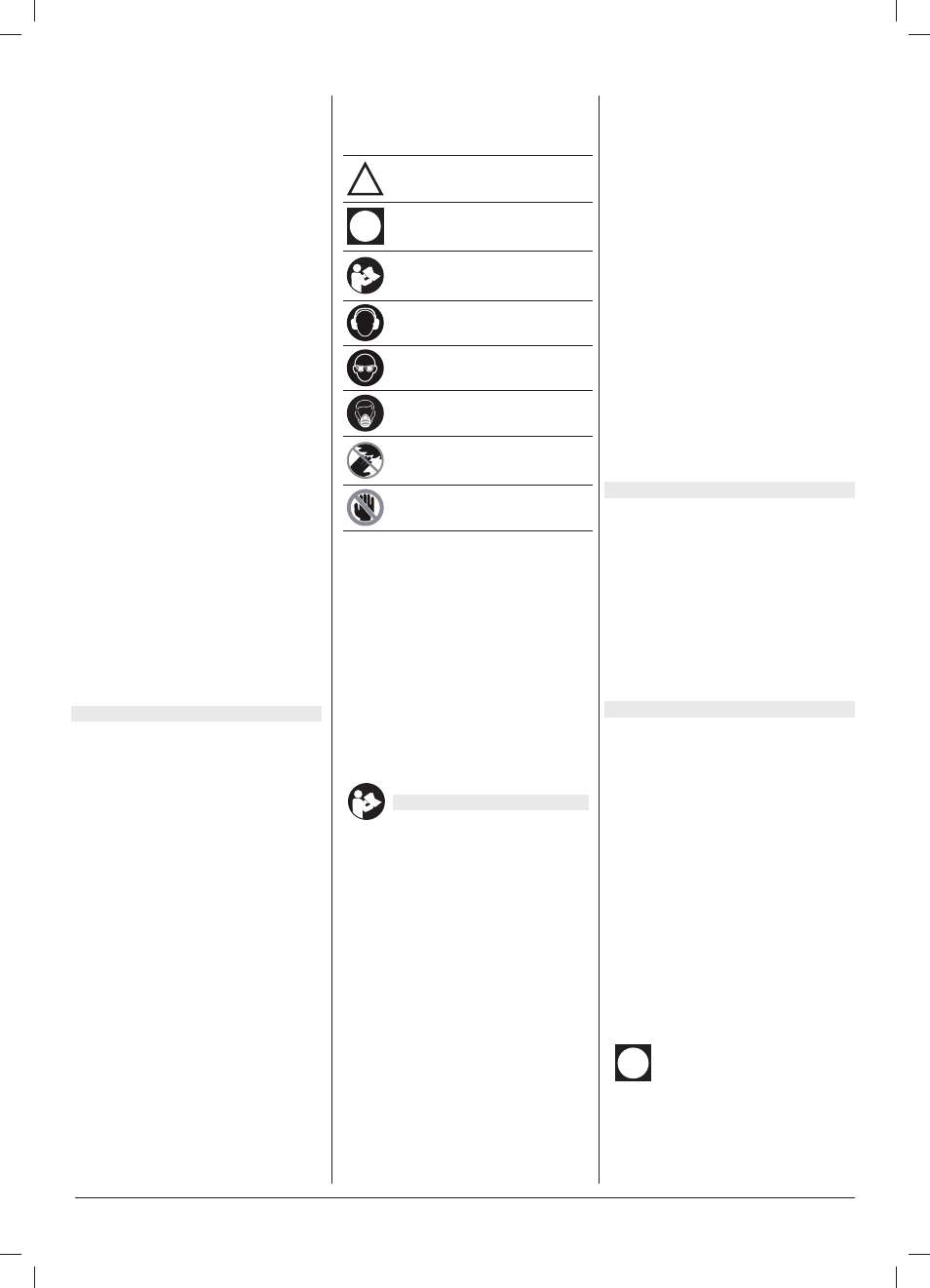

В инструкции использованы следующие
символы для привлечения внимания к
важной информации:
!
Внимание!
Предупреждение об опасности
i Примечание
Важная дополнительная ин-
формация
Общие указания
Прочтите все указания и ин-
струкции
Применяйте средства защиты
органов слуха
Используйте защитные очки
Применяйте противопылевой
респиратор
Не подставляйте руки в зону
пиления, когда станок рабо-
тает
Опасность механического
травмирования!
