9

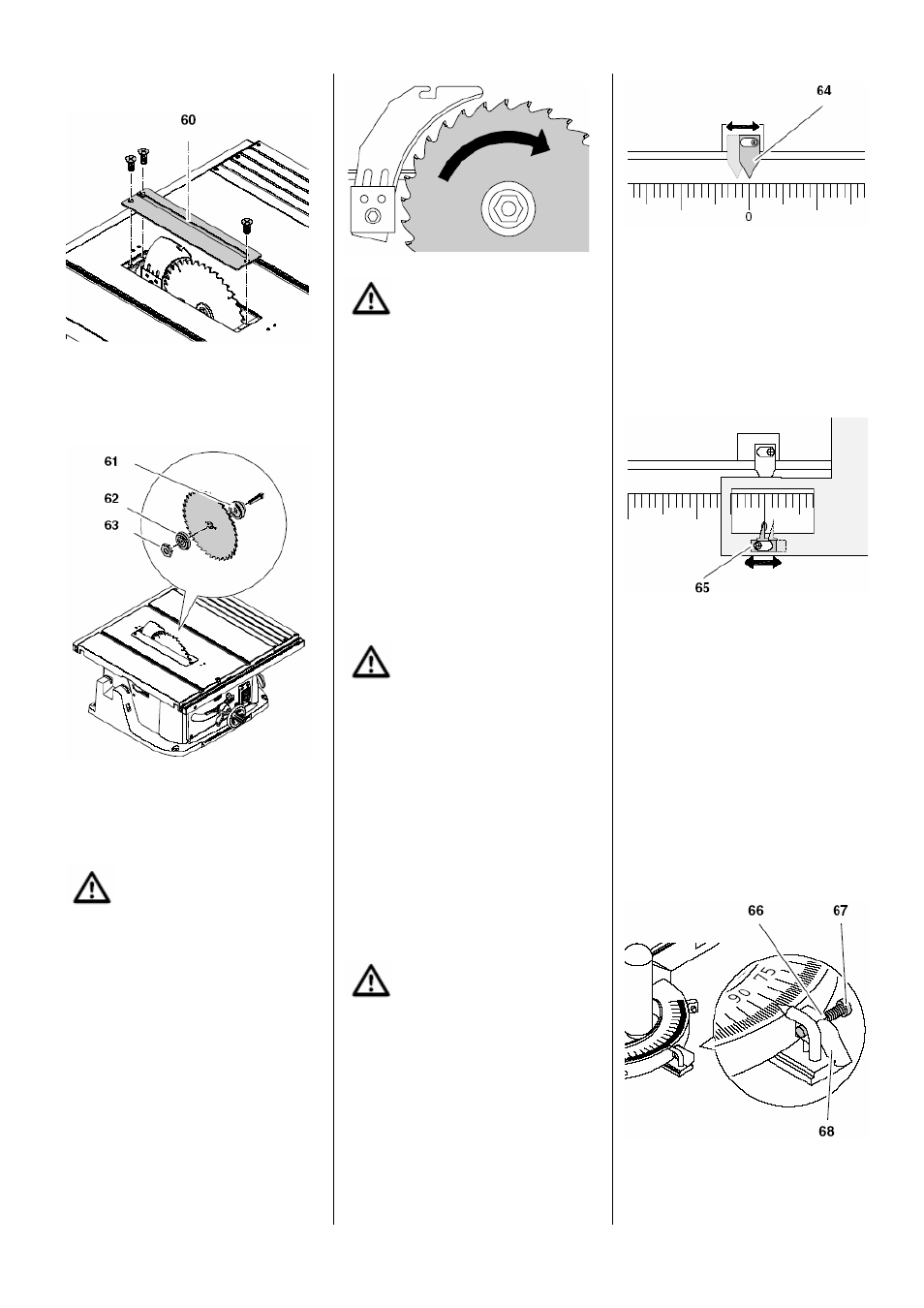

3. Отвинтить вставку (60) стола и снять
ее.
.
4. Удерживать вал (61) пильного диска
гаечным ключом с открытым зевом.
5. При помощи кольцевого гаечного
ключа отвинтить стяжную гайку (63)
(внимание: левая резьба!).
.
6. Снять с вала стяжную гайку (63),
внешний крепежный фланец (62) и
пильный диск.
7. Очистить контактные поверхности
вала пильного диска и самого диска.
Опасность!
Не используйте чистящие средства (на-
пример, для устранения остатков смо-
лы), оказывающие воздействие на эле-
менты из легких сплавов, – они могут
оказать негативное влияние на проч-
ность конструктивных элементов круг-
лопильного станка.
8.
Установить новый пильный диск (об-
ратив внимание на направление вра-
щения!).
.
Опасность!
Используйте только пригодные пиль-
ные диски (см. "Технические характери-
стики"). Применение неподходящих или
поврежденных пильных дисков пред-
ставляет серьезную опасность, связан-
ную с возможностью их разрушения под
действием центробежной силы и разле-
та осколков.
Не допускается применение
−
пильных дисков, максимально
допустимая частота вращения ко-
торых не достигает номинальной
частоты вращения вала пильного
диска при холостом ходе (см. "Тех-
нические характеристики");
− пильных дисков из высокопроиз-
водительной быстрорежущей ста-
ли (HSS);
− пильных дисков с видимыми при-
знаками повреждения;
− отрезных шлифовальных кругов.
Опасность!
− Для установки пильных дисков
используйте только оригинальные
крепежные детали.
− Не применяйте отдельных колец
для установки пильных дисков с
меньшим размером посадочного
отверстия – это может привести к
отсоединению диска в процессе
работы.
− Пильные диски должны устанав-
ливаться так, чтобы они враща-
лись без биений и не могли отсо-
единиться в процессе работы.
9. Надеть внешний крепежный фланец
(62).
10. Навинтить стяжную гайку (63) и креп-
ко затянуть ее прилагаемым инстру-
ментом (внимание: левая резьба!).
Опасность!
− Не удлиняйте инструмент, исполь-
зуемый для привинчивания пиль-
ного диска.
− Не затягивайте гайку ударами по
инструменту.
11. Закрепить вставку стола.
12. Закрепить кожух.
9.2 Юстировка указателя шкалы
1. Ослабить крепежный винт указателя
(64) и переместить указатель точно в
нулевое положение.
2. Вновь затянуть крепежный винт ука-
зателя.
9.3 Юстировка указателя парал-
лельного упора
1. Выровнять параллельный упор по
отношению к пильному диску.
2. Ослабить крепежный винт указателя
(65) параллельного упора.
3. Совместить оба указателя (парал-
лельного упора и шкалы).
4. Вновь затянуть крепежный винт ука-
зателя (65) параллельного упора.
9.4 Регулировка положений огра-
ничителей на поперечном упоре
Поперечный упор предусматривает регули-
ровку положений упоров в позициях 45
о (с
обеих сторон) и 90 о .
1. Ослабить рукоятку зажима попереч-
ного упора.
2. Установить поперечный упор в одно
из фиксируемых положений и зафик-
сировать в нем при помощи рукоятки
зажима.
3. Ослабить контргайку (66) и вывинчи-
вать винт (67) до тех пор, пока оста-
ется возможным перемещение огра-
ничителя (68) вперед.
4. Вновь завинчивать винт (67) до легко-
го соприкосновения с ограничителем
(68).
5. Затянуть контргайку. Ограничитель
должен допускать возможность легко-
го перемещения.
